مضخة أمونيا الصناعية من أجل 88 درجة مئوية من الماء الساخن

سجل المشروع الأصلي

حالة مضخة حرارة الأمونيا الصناعية مع مبادلات حرارة شبه مغلفة باللوحات من أجل 88 درجة مئوية من المياه الساخنة

وهذا تركيب مضخة الحرارة في الأمونيا الصناعية يبين سبب كون مبادلات حرارة اللوحات شبه الحاملة هي في كثير من الأحيان أكثر الحلول عملية وموثوقية في R717 في مشروع تصنيع الأغذية هذا، تم دمج مضختين حرارة الأمونيا لتوليد ما يصل إلى 88°C المياه الساخنة لواجبات التدفئة والتنظيف، مع استعادة الطاقة عبر مستويات حرارة متعددة من دورة التبريد، ومن ترتيب السماء الواضح أن الواجهة الحرارية الرئيسية من الواضح أنها شبه ملحمة GPHE وهذا يجعل هذه القضية قيمة خاصة للمهندسين والمشترين الذين يقيّمون مبادلات الحرارة الأمونيا للمضخات الصناعية الحرارية، حيث يجب أن تكون السلامة على جانب المبردات، والقدرة على الصمود على جانب المياه، وتركيب الأصابع، والكفاءة الحرارية العالية متوازنة.

التركيز على القضايا

والقيمة التقنية الرئيسية لهذا المشروع ليست مجرد استخدام الأمونيا، ولكن الطريقة التي يحول بها النظام طاقة التبريد إلى مياه ذات درجة عالية من الحرارة مفيدة من خلال هيكل متناثر مدمج. وتشير تشكيلة المبادلات المرئية بقوة إلى مبادلات حرارة نصف مغلفة بالغاز، مما يجعل هذه النقطة مرجعاً قوياً لاسترداد الحرارة الصناعية، ومرافق محطات الأغذية، ومشاريع الضخ الحراري للأمونيا العالية الحرارة.

لمحة عامة عن المشروع

ويوضح وصف المشروع المنشور أن التركيب يخدم مرفقا إنتاجيا جديدا ويستخدم مضختين من مضخات الحرارة الأمونيا الصناعية لإنتاج المياه الساخنة +88 درجة مئوية لتلبية احتياجات العمليات والتنظيف. وينص أيضا على أن النظام صمم لتعظيم الطاقة من دورة التبريد بأكملها وخلق أربع مراحل من إنتاجية درجة الحرارة. ومن الناحية الهندسية العملية، يعني ذلك استراتيجية متعددة المستويات لاسترداد الحرارة بدلا من حلقة واحدة للمياه الساخنة. ولا ينتج هذا المصنع مياه ساخنة فحسب، بل يستخرج أيضاً قيمة أكبر من حرارة تفريغ الضغط المضغوط، والطاقة الكثيفة، ومصادر الحرارة الوسيطة التي ستضيع لولا ذلك.

بالنسبة لصناعة الأغذية، هذا مفهوم قوي، النباتات غالباً ما تحتاج للتدفئة من أجل الغسيل، CIP- نظام مضخة حرارة الأمونيا مع ترتيب مبادلات حرارية محسنة الصنع يمكن أن يحل محل الطلب على البخار أو يقلله، ويحسن الاستخدام الكلي للطاقة النباتية، وينشئ منصة أكثر ترابطاً للمرافق، وفي هذه الحالة، فإن التبادل الواضح في صورة التركيب يجعل الخيار التكنولوجي واضحاً بشكل خاص: يبدو أن عنصر نقل الحرارة الأساسية هو مبادل حرارية شبه مجهزة، وهو ما يتسق إلى حد بعيد مع نظام الصناعة. R717 الواجب.

لماذا هذه القضية يجب أن تُشدّد على (سامي ويلد) GPHE

في نظم الأمونيا، خيار مبادلات الحرارة ليس فقط حول كفاءة نقل الحرارة. ويشمل أيضا مخاطر التسرب، والقدرة على الخدمة، والقدرة على الضغط، ومتطلبات التنظيف، وصيانة دورة الحياة. وعادة ما لا يكون مبادلات حرارة باللوحات الغازية تماما الخيار المفضل على جانب الأمونيا لأن احتواء الثلاجات أكثر أهمية. وفي الوقت نفسه، فإن وحدة ملحمة بالكامل ليست دائما أفضل إجابة عندما يكون التفتيش السهل والتنظيف الجانبي مهما.

ذلك بالضبط حيث يُصبحُ مُبادِلَ حرارةِ الصحونِ شبهِ مَلْغِيةِ جذاب جداً. ومن خلال صبغ قنوات المبردات في قشور الصفائح مع الحفاظ على المضخات الجانبية الثانوية القابلة للتشغيل والخدمة، فإنه يخلق حلا متوازنا لتطبيقات مضخة حرارة الأمونيا R717. ويطابق هذا التصميم بشكل مباشر الاحتياجات العملية لمرافق الأغذية الصناعية، حيث يرتفع وقت العمل، والارتباط، والأداء، والوصول إلى الصيانة في جميع الأحوال.

ما هو واضح في التركيب

مبادلات حرارة ذات لوحات شبه معبأة

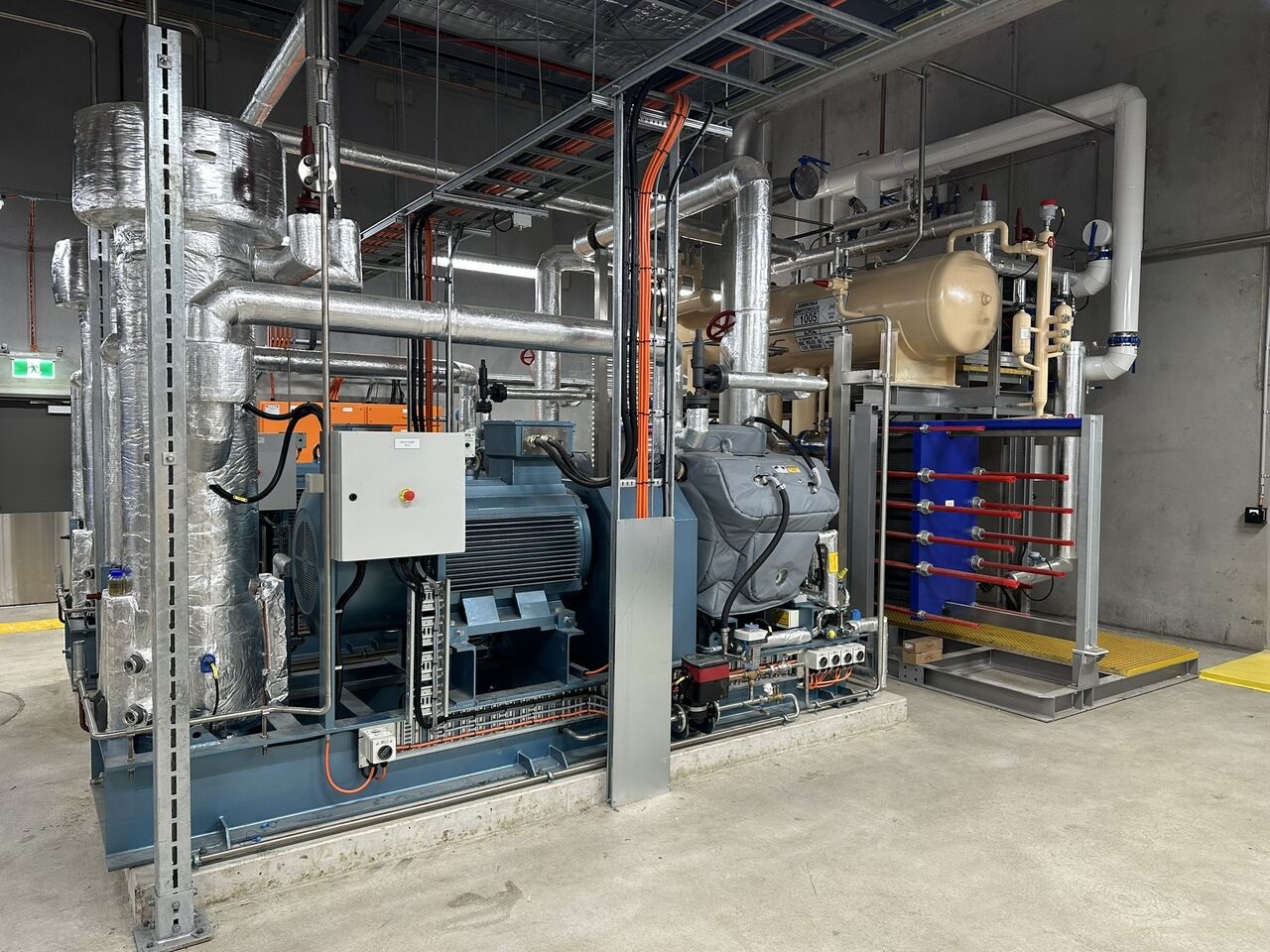

على الجانب الأيمن من السماء، المُبادِل ذو الإطار الأزرق ذو وصلات ازدهار متعددة هو أوضح مُبادِل حرارة مُرئية. وينسجم شكلها بقوة مع مبادلات حرارة نصف مغلفة بالغاز تستخدم في خدمة الأمونيا، وعلى الأرجح أنها تعمل كضمان أو واجهة رئيسية للتعافي من الحرارة في حلقة المياه الساخنة.

حزمة الضغط الصناعي

رزمة الآلة المركزية هي قلب مضخة الحرارة الأمونيا. وهذا هو المكان الذي يضاف فيه العمل المضغوط، مما يتيح رفع درجات حرارة التصريف والسماح بتحديث الطاقة المستعادة إلى مياه ساخنة صالحة للاستخدام في المصنع.

التعبئة المأخوذة وتكامل المنافع

ويُشير العمل الأنابيبي الواسع النطاق المزروعة إلى التحوّل الحراري المراقَب وتكامل المنافع. وفي محطة غذائية، يشير هذا عادة إلى استقرار توزيع المياه الساخنة، وربط حلقات العمليات، وتصميم نباتات تقيِّم الاحتفاظ بالطاقة والاتساق التشغيلي.

The Role of the Semi-Welded Plate Heat Exchanger in this Ammonia Heat Pump System

في هذا النوع من المزلاج، مبادلات الحرارة شبه الحاملة هي عادة واجهة حرارية حرجة بين دائرة الأمونيا وجانب الماء. وقد يعمل كحارس في حلقة المضخات الحرارية، وينقل حرارة محسنة من الثلاجة إلى دائرة مياه العمليات، أو قد يكون جزءا من ترتيب مرحل لاسترداد الحرارة حسب هيكل النظام. وفي كلتا الحالتين، تتمثل مهمتها في تحقيق كفاءة عالية في نقل الحرارة في بصمة مدمجة مع الحفاظ على احتواء المبردات الآمنة.

ويكتسي هذا الأمر أهمية أكبر عندما يصل الناتج المستهدف إلى حوالي 88 درجة مئوية من المياه الساخنة. وعلى هذا المستوى، يجب على المبادِل أن يحقق أداءً موثوقاً به عبر لمحة حرارية متطلبة، مع دعم تشغيل النباتات في الأجل الطويل. والتشييد شبه المأهول مفيد بصفة خاصة لأنه يجمع بين الاضطرابات العالية وارتباط تكنولوجيا اللوحات وبين ترتيب جانبي أكثر أمناً من وحدة مزودة بالغاز الكامل.

فهم " مراحل الانتاجية المؤقتة "

ويشير نص القضية الأصلي إلى أربع مراحل من إنتاجية درجة الحرارة. وهذه عبارة هامة لأنها تشير إلى أن المصنع لم يكن مصمماً كمضخة حرارية بسيطة ذات صبغة واحدة، بل كنظام متكامل للمنافع يستخدم مستويات متعددة من درجات الحرارة المفيدة. وفي مصانع الأغذية الصناعية، يمكن أن يشمل ذلك مياه عملية ما قبل التدفئة ومتوسطة الحرارة، وإمدادات الغسيل العالية الحرارة، وثغرات التنظيف ذات التدرج العالي. والتشكيل الدقيق غير منشور بالكامل، ولكن المنطق الهندسي واضح: استخدام أكبر قدر ممكن من طاقة دورة التبريد المتاحة قبل رفض أي حرارة متبقية.

هذا النوع من الهندسة هو المكان الذي يصبح فيه مُبادل حرارة الأمونيا شبه مُلتوية ثمين جداً. وقد عجل حجمها المدمج ودعم الفعالية الحرارية العالية باستعادة الحرارة دون إكراه المزلاج على أن يصبح مبالغا فيه. وهذا يجعله عنصراً مناسباً لا لموقف واحد من المبادلات فحسب، بل للمنطق الأوسع لتصميم استعادة الحرارة الصناعية.

• درجة حرارة أقل لالتقاط الطاقة والتسخين المسبق
• مرحلة وسيطة لمياه المرافق أو دعم العمليات
• المرحلة العليا من الإنتاج الرئيسي للمياه الساخنة
• المرحلة الأولى من الدعم لطلب التنظيف أو الرسوم الصحية

لماذا (سامي ويلد) GPHE هو خيار قوي لصناعة الأغذية

• مناسب للامونيا (R717)
• كفاءة حرارية عالية في البصمة المدمجة لغرفة الخدمات
• تحسين إمكانية الخدمة في الجانب الثانوي من البدائل المبللة بالكامل
• مستفيدة من استعادة الحرارة، والتكثيف، ورسوم إنتاج المياه الساخنة
• دعم استراتيجيات النظافة الصحية الصناعية من خلال الحفاظ على تصميم المرافق ودمجها
• غالبا ما تكون أكثر كفاءة وإنقاذا للفضاء من القشرة والأنبوب لحلقات الخدمات النظيفة

وفيما يتعلق بمواقع إنتاج الأغذية، فإن التوازن بين الأداء والقدرة على الاستمرار أمر هام بصفة خاصة، ويجب أن تدار النظم بشكل موثوق، وأن تدعم بروتوكولات التنظيف، وأن تظل عملية في الخدمة. GPHE ويلائم هذا الشرط جيدا لأنه ليس فقط تكنولوجيا للتبادل قادرة على الامونيا، بل أيضا تكنولوجيا مراعية للنباتات، ويمكن أن يساعد المشغلين على بلوغ درجات حرارة عالية من حيث الفائدة دون قبول البصمة الكبيرة والارتباط الحراري الأدنى في أشكال التبادلات القديمة.

How HEXNOVAS supports similar projects

ويمكن أن يدعم برنامج HEXNOVAS مشاريع مضخة الحرارة الصناعية والتبريد مع حلول متبادلة للحرارة يتم اختيارها وفقاً لنوع المبردات، واستراتيجية الصيانة، ومتطلبات الضغط، وواجب العمليات. وفيما يتعلق بنظم الأمونيا، ينبغي أن يعطي منطق الاختيار الأولوية للسلامة، وقابلية الخدمة على المدى الطويل، والتطبيق الحقيقي المناسب بدلا من استخدام فئة التبادل العام لكل مشروع.

مبادلات حرارية لوحية ذات حشيات

مناسبة لكثير من الواجبات السائلة النظيفة، وثغرات المياه الخدمية، والتطبيقات الصديقة للخدمات حيثما يكون من المناسب البناء الكامل المزود بالغاز.

مبادلات حرارية لوحية شبه ملحومة

الخيار القوي للأمونيا والواجبات المماثلة التي تهم الثلاجة، حيث تغلق الثقة وقابلية الخدمة من الناحية الثانوية.

اختيار موجه التطبيق

أفضل متبادل هو الذي يطابق الواجب الحقيقي وهذه الحالة مثال جيد على السبب في أن تحديد المبادلات ومنطق التطبيق ينبغي أن يقودا اتجاه المحتوى.

تبحث عن مُبادِل مُحَلّبِ قُشرةِ مُحَلَّقَةِ لa مشروع مُضخّةِ أمونياً؟

وإذا كان مشروعك ينطوي على استعادة حرارة الأمونيا، وتوليد المياه الساخنة في النباتات الغذائية، أو دمج مضخات الحرارة الصناعية، يمكن أن يساعد برنامج HEXNOVAS في تقييم نوع المبادلات الحرارية الصحيحة على أساس المبردات، ودرجة الحرارة المستهدفة، وتوقعات الصيانة، ومتطلبات تصميم التزلج.
