Polyol and ISO Formula Tank Coling

سجل المشروع الأصلي

رافعة مائية غير كفؤة ذات كتلة مائية مجهزة ببطاقة مغلفة بالفلاط المغلفة

استعمل زبون سعودي في الأصل مبرداً مضافاً إليه خزان تخزين المياه الباردة لتبريد خزانين من المنتجات المكسورة، ولكن سوء النقل الحراري داخل خزان المياه تسبب في أداء غير مستقر للتبريد. وأعادت شركة HEXNOVAS تصميم النظام عن طريق القضاء على الصهريج العازل والاستعاضة عنه بنظام مبادلات حرارة كاملة ملطخة مباشرة، وتحسين كفاءة النقل الحراري، والموثوقية، ومقاومة التآكل على المدى الطويل.

معلومات أساسية عن المشروع

واستخدمت العملية الأصلية للزبون مبردا تقليديا لتبريد صهريج للمياه، ثم عممت المياه الباردة من الصهريج على سفينتين تخزين مغطيتين بسترات تحتويان على ISO و Polyol formulation media. وعلى الرغم من أن المبرد نفسه يمكن أن ينتج مياها باردة، فإن الأداء الفعلي لتبريد العمليات كان ضعيفا.

مشكلة النظام الأصلي

والمسألة الأساسية ليست القدرة على التبريد، ولكن عدم كفاءة نقل حرارة النظام. وقد خزنت المياه الباردة لأول مرة وخلطت داخل صهريج ما، مما أدى إلى تضخيم الحرارة وضعف التبادل الحراري الفعال. ولم تنقل المياه المبردة داخل الصهريج العازل الطاقة إلى جانب العملية بما فيه الكفاية قبل تعميمها على الصهاريج المعبأة.

• خليط المياه الباردة في الصهاريج بدلا من التبادل المباشر للكفاءة العالية
• بطء الاستجابة الحرارية
• فقدان درجة الحرارة قبل الوصول إلى صهاريج المنتجات
• سوء التبريد بين خزانين
• بصمة نظامية كبيرة مع تخزين غير ضروري للمياه الوسيطة

التحليل الهندسي

وبعد التحليل الحراري، حُددت المشكلة على أنها " قصور عازل غير مباشر " . وبدلاً من زيادة فارق درجات الحرارة إلى أقصى حد مباشرة عبر وسائل الإعلام العملية، فإن أداء التبريد المخفف في النظام يضعف.

وأعادت شركة HEXNOVAS تصميم هيكل التبريد عن طريق إزالة خزان المياه بالكامل والاستعاضة عنه بأجهزة صرف حراري مخصصة تنقل قدرة التبريد المبرد مباشرة إلى حلقة السترة.

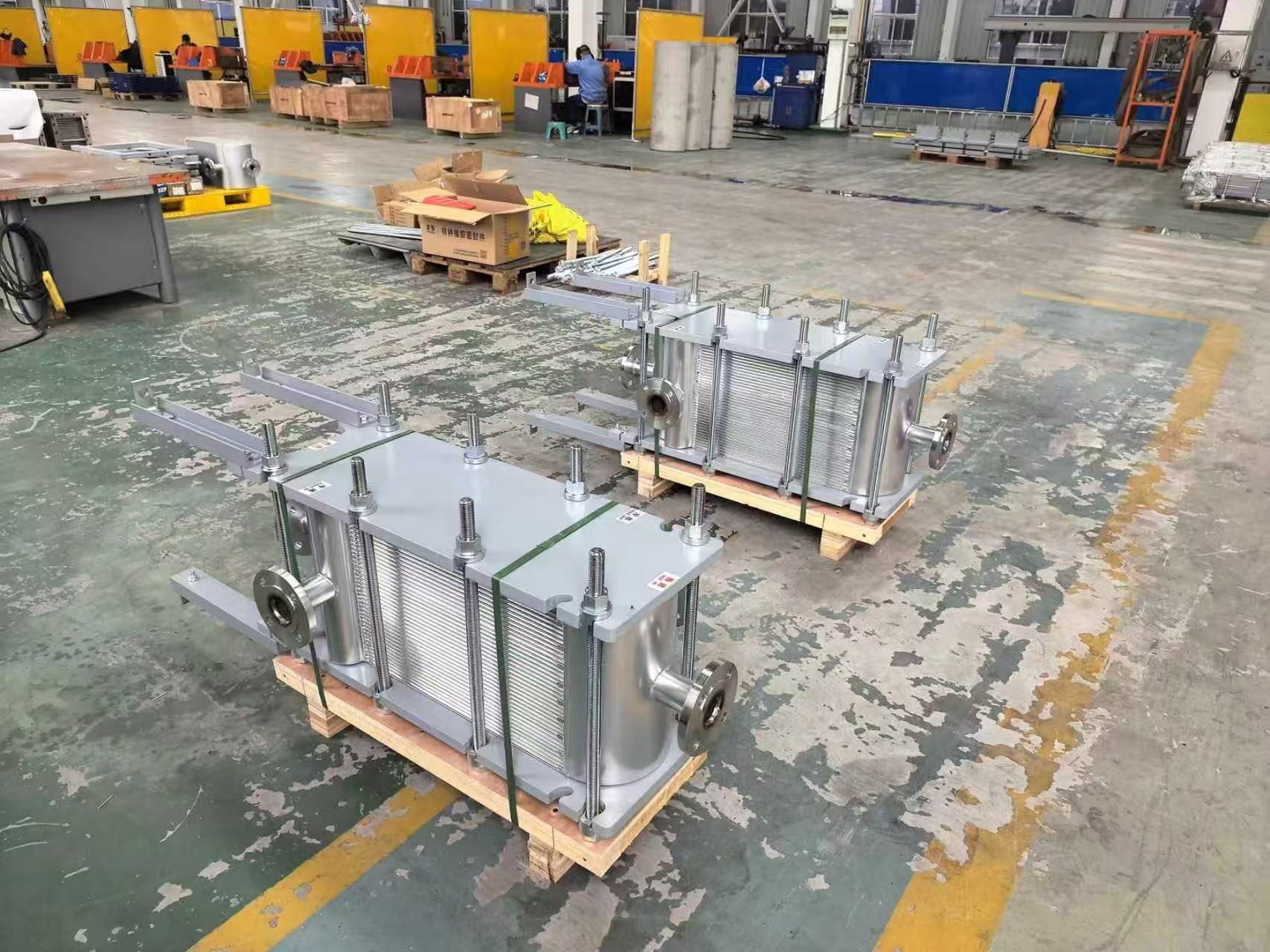

Selected Solution: Full Welded Plate " Block Heat Exchanger

ونظرا لأن وسائط الإعلام التابعة للزبائن لها آثار تآكل محتملة على البطاطس الفاشلة، فإن مبادلات حرارة باللوحات الغازية التقليدية ليست مثالية. ومن شأن تدهور الطاقة الغازية الطويلة الأجل أن يزيد من تواتر الصيانة ومن مخاطر التلوث.

ومن ثم، اختارت شركة HEXNOVAS ما يلي: " Block Heat Exchanger (Plate and Block Type) مع:

• لا يوجد وقود على اتصال بوسائط الإعلام التآكلية
• 0.6 mm سميكة الصفائح الصلبة اللاصقة
• أطول عمر تشغيلي
• التواؤم الكيميائي العالي
• آثار الاتفاق
• الصيانة المبسطة

مبادلات حرارة مجهزة بالقطعة المزودة بقطعة كاملة مصممة للماء المبرد مباشرة لتجهيز واجب التبريد. 8.0 m³/h 8.0 m³/h درجة الحرارة 50°C 50°C التمهيد 30°C 30°C مياه التبريد في/خارج 7°C → 12°C واجب الحرارة 82.55 kW 119.3 kW LMTD 29.9 K ISO Model FW-PB33-92D نموذج بوليول FW-PB33-134D المواد 304 ثيكة ستيل لاصقة 0.6 mm تحسين كفاءة نظام الصهاريج المبردة المبردة (Me-Block Coling Strategy Direct Heat Exchange Why Plate " Block instead of Gasketed Plate Heat Exchanger Gasketed Plate Heat Exchanger) (أ) صُممت هذه الوحدات بوصفها مبادلات للتدفئة بالقطعة الصناعية مجهزة بالكامل، مع إطارات خارجية قوية ومبسطة لتهيئة الظروف الصناعية السعودية.

لماذا هذا المشروع مهم

ويبين هذا المشروع أن سوء أداء التبريد لا ينجم دائما عن عدم كفاية قدرة التبريد. في العديد من النظم الصناعية، هيكل النظام نفسه هو الاختناقات الحقيقية.

وباستبدال " التخزين القديم + الخلط " ب " تبادل حرارة العمليات المباشرة " ، حوّل برنامج HEXNOVAS حلقة تهدئة ناقصة الأداء إلى حل نقل حراري خاضع للمراقبة.

التطبيقات النموذجية لهذا الحل

• تبريد البوليول
• المنظمة الدولية للتبريد
• سترة تخزين المواد الكيميائية
• مراقبة درجة حرارة المفاعل
• التبريد غير المباشر لوسائط الإعلام المراسلة
• إعادة استخدام المبردات الصناعية

FAQ

وكان صهريج المياه المبردة أساسا بمثابة وعاء مختلط بدلا من مبادلات حرارية كفؤة، مما قلل من النقل الحراري الفعال إلى خزانات العمليات.

الاختناقات كانت هيكل نقل الحرارة، وليس توليد التبريد. وتحسن التبادل المباشر الأداء على نحو أكثر فعالية من زيادة حجم المبردات وحدها.

لأن وسائل الإعلام يمكن أن تهاجم الغازات بمرور الوقت. ويزيل البناء المبلّغ بالكامل الشواغل المتعلقة بتآكل الغازات ويحسّن الموثوقية على المدى الطويل.

وفي هذا التطبيق، وفر صفيحة فولاذية غير ملوثة بسعة 0.6 ملم توازناً أمثل من كفاءة نقل الحرارة، والقوة، والقدرة على الاستمرار.

هل تحتاج إلى تحسين نظام غير فعال للتبريد الصناعي؟

ويصمم برنامج " HEXNOVAS " مبادلات حرارة " مجهزة بالقطعة كاملة " لتبريد وسائط الإعلام التآكلية، وإعادة تصميم العمليات، وتحقيق الاستخدام الأمثل للمبردات المباشرة حيث تؤدي الدبابات والدوائر غير المباشرة إلى الحد من أداء التبريد الحقيقي.

مقتطفات المشروع

الموقع: المملكة العربية السعودية

وسائط الإعلام: ISO / polyol formula

المسألة الأصلية: عدم كفاءة تبديد خزانات المياه الباردة

Solution: Full Welded Plate ' Block

الاستحقاقات الرئيسية

التبريد المباشر، لا تآكل الغاز، نظام مبسط، حياة طويلة، صيانة أقل.
