FAQ - Semi-Welded Plate Heat Exchangers in Ammonia Refrigeration

Original: ENGLISH HEXNOVAS المادة

لماذا تستخدم مبادلات النفاثة شبه المبلّعة في نظم التبريد في أمونيا

لماذا يُستخدم مُبادِلات هُناك في مصفاة أمونيا

أمونيا (NH₃) هي واحدة من أكثر الثلاجات الطبيعية كفاءة وقابلية للبيئة. وهو يقدم أداء ممتازا في مجال الدينامية الحرارية، وإمكانيات الاحترار العالمي الصفرية، وكفاءة عالية في استخدام الطاقة. ولهذا السبب، تستخدم الأمونيا على نطاق واسع في نظم التبريد الصناعية مثل التخزين البارد، وتجهيز الأغذية، والنباتات الكيميائية، والثلج.

غير أن الأمونيا هي أيضا سمية، وترتبط ببعض المواد، وتعمل تحت ضغط مرتفع نسبيا، مما يضع متطلبات صارمة على تصميم مبادلات الحرارة.

هذا هو المكان الذي يوجد فيه مبادلات البطاطس ذات الصلعة الصغيرة (Semi-Welded)SWPHEأصبح الحل الأمثل.

الأسباب الرئيسية لاستخدام مبادلات البطاقة شبه المحلوطة

1. السلامة: يجب ألا تختلط الأمونيا أبدا مع المياه

وفي نظم التبريد الأمونيا، يحمل جانب واحد من مبادلات الحرارة الأمونيا، بينما يحمل الجانب الآخر الماء أو الجليل.

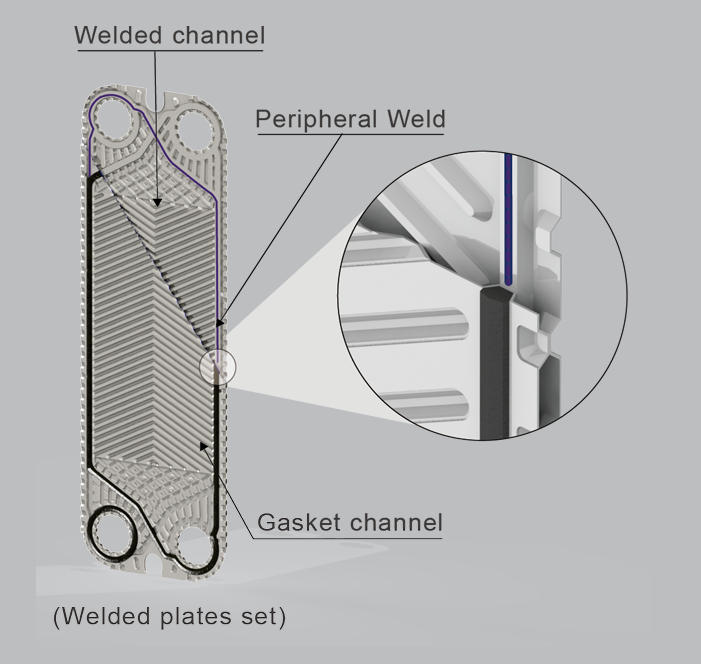

ويضمن التصميم شبه المحروق ما يلي:

• تم حرق قنوات الأمونيا بالكامل (لا اتصال بالغاز)
• عدم وجود خطر تسرب الثلاجات في نظام المياه
• أقصى قدر من السلامة التشغيلية

وهذا شرط أساسي في هندسة نظام الأمونيا.

2. القدرة العالية على الضغط

وعادة ما تعمل نظم الأمونيا على ما يلي:

• ضغط المكثف: 10–18 bar
• ضغط الإجلاء: 2-6 بار

يمكن لمبادلات التسخين باللوحات ذات الصلصة أن تتعامل مع:

• ضغوط التصميم حتى 25–30 bar
• التقلبات المتكررة للضغط
• الدراجات الحرارية بدون دهن غازي

وهذا يجعلها أكثر موثوقية بكثير من التصميمات الغازية بالكامل.

3. كفاءة النقل الممتاز

بالمقارنة مع مبادلات حرارة الطلقات والحرارة:

• توفر مبادلات حرارة الطوابق معامل نقل حراري أعلى بنسبة تتراوح بين 3 و5 أضعاف
• درجة حرارة الاقتراب الأصغر1–3 K)
• شحنة مبردات منخفضة
• آثار الاتفاق

ويقلل ذلك بصورة مباشرة من:

• استهلاك الطاقة الضغطية
• تكاليف الطاقة في المنظومة
• حيز تركيب المعدات

4. الصيانة: جانب واحد محروق، جانب واحد قابل للخدمة

الميزة الفريدة للتصميم شبه الحامد:

وهذا يسمح بما يلي:

• العزلة الآمنة للأمونيا
• التنظيف الميكانيكي السهل من جانب المياه
• لا حاجة لفتح دائرة التبريد أثناء الصيانة

وهو أمر بالغ الأهمية بالنسبة لمرافق الطعام والتخزين البارد.

5. المقارنات المادية

تستخدم مبادلات حرارة اللوحات شبه المغلفة عادة ما:

• الصلب اللاصق 316L أو 304 لللوحات
• ليزر أو تي جي حَلَقَتْ الأمونيا
• القاع الخاص من أجل الغازات الجانبية المائية

ويضمن ذلك ما يلي:

• مقاومة التآكل الطويلة الأجل
• الامتثال لمعايير الغذاء والسلامة

الخلاصة

وفي نظم تبريد الأمونيا، توفر مبادلات حرارة الصفائح شبه المغلفة التوازن المثالي بين:

• السلامة
• الكفاءة
• مقاومة الضغط
• المحافظة على القدرة على الاستمرار

يجمعون الأداء الحراري لمبادلات حرارة الصحون مع سلامة الهياكل المبللة.

لهذا السبب أصبحت مبادلات حرارة الصفائح شبه الملوّنة الحلّ المعياري للصناعة لتبريد الأمونيا الصناعية.

FAQ - Semi-Welded Plate Heat Exchangers in Ammonia Refrigeration

1. لماذا لا يمكن استخدام مبادلات حرارة اللوحات الغازية بالكامل مع الأمونيا؟

ويمكن للأمونيا (NH₃) أن تهاجم بعض مواد الغازات وأن تشكل مخاطر خطيرة على السلامة إذا حدث التسرب.

في مبادلات حرارة باللوحات الغازية بالكامل، يعتمد كلا الجانبين على الختم الفاشل. إذا حدث تدهور في الغاز، يمكن للأمونيا أن تتسرب إلى دائرة المياه أو إلى الغلاف الجوي.

وتقضي التصاميم شبه المحلوطة على هذا الخطر عن طريق اللحام الكامل لقنوات الأمونيا.

2. لماذا لا تستخدم مبادلات حرارة باللوحات المبللة بالكامل بدلاً من ذلك؟

المبادلات الحرارية المبللة باللوحات الممتلئة توفر السلامة العالية، لكنها:

• أكثر تكلفة
• صعوبة التنظيف الميكانيكي
• أقل قابلية للخدمة على جانب الماء الضعيف

وتوفر مبادلات التسخين شبه المغلفة الحل التوفيقي الأمثل: جانب المبردات المبلّغ باليد + جانب الماء الصالح للخدمة.

3. هَلْ مبادِلات حرارةِ اللوحاتِ شبهِ مَلْغِبةِ مناسبةَ لمُبَرِّدَاتِ الأمونياِ ومُحتَجَرِكاتِ؟

نعم. وهي تستخدم عادة على النحو التالي:

• مفاصل الأمونيا المفلورة
• مقطورات الأمونيا
• مسامير الأمونيا الفرعية
• متشابكات

ومقاومة الضغط لديهم وتصميم الأمان يجعلهم مثاليين لهذه التطبيقات.

4. أي ضغط في التصميم يمكن أن يتعامل مع المبادلات الحرارية ذات الصلصة؟

وتتراوح ضغوط التصميم النموذجية بين ما يلي:

• 16–25 bar المعيار
• ما يصل إلى 30 حانة أو أكثر حسب الصانع

وهي مصممة خصيصا لمعالجة تقلبات ضغط الأمونيا والتدوير الحراري.

5. هل شحنة الثلاجة أقل من مبادلات القصف والتبريد؟

نعم.

وتحتاج مبادلات التسخين شبه المغلفة عادة إلى شحنة من الأمونيا أقل بكثير من مصممات القصف والتبغ، التي:

• تحسين السلامة
• تخفيض المخزون من المبردات
• انخفاض العبء التنظيمي

وهذه ميزة كبيرة في محطات التبريد الصناعية الحديثة.

6. هل يمكن تنظيف جانب الماء؟

نعم.

أما جانب المياه (أو غليكول) فهو ملوث بالغاز ويمكن نقله، مما يسمح بما يلي:

• التنظيف الميكانيكي
• التفتيش على قوائم الجرد
• استبدال الغازات

ولا تزال دائرة الأمونيا مقفلة أثناء الصيانة.

7. ما هي المواد الموصى بها لتطبيقات الأمونيا؟

وتشمل المواد المشتركة ما يلي:

• الصلب اللاصق 316لوحات L
• ليزر أو تي جي حَلَقَتْ الأمونيا
• مدافع غازية من طراز NBR أو EPDM (على جانب الماء فقط)

ويجب أن يمتثل اختيار المواد لمتطلبات الضغط والتآكل.

8. كيف تقارن الكفاءة مع مبادلات التدفئة و الخنازير؟

وعادة ما توفر مبادلات حرارة اللوحات شبه المحلوطة ما يلي:

• معامل نقل حراري أعلى من 3 إلى 5 مرات
• درجة حرارة الاقتراب الأصغر1–3 K)
• مزيد من التركيبات

ويسفر ذلك عن تحسن COP وإستهلاك الطاقة المضغوط

9هل مبادلات حرارية شبه ملطخة مناسبة CO₂ أنظمة أيضاً؟

لا الضغط لا يمكن أن يصل إلى ضغط مرتفع. يجب أن تختار مبادلات حرارة عالية الضغط

10. لماذا مُبادِلات حرارة الطبق شبه المُحْمَلة تعتبر معيار الصناعة في تبريد الأمونيا؟

لأنها توفر التوازن الأمثل بين:

• أقصى قدر من السلامة (قنوات الأمونيا المغلفة)
• كفاءة حرارية عالية (تصميم متعدد)
• مقاومة الضغط
• القابلية للخدمة
• انخفاض رسوم التبريد

وهذا الجمع يجعلها أعلى من كل من تصميمات القصف والتصنيع التقليدية في نظم الأمونيا.
