الدروع الحرارية المطلة على قوس قزح لتطبيقات عالية التميز

Original: ENGLISH HEXNOVAS المادة

الدروع الحرارية

الدروع الحرارية المطلة على قوس قزح لتطبيقات عالية التميز

الدروع الحرارية لطبق الفولوز ليست لوحات تعقيم سلبية وهي هياكل معدنية مبردة بشكل نشط مصممة لحماية المعدات، وتثبيت درجات الحرارة الجدارية، وإزالة الحرارة من البيئات الحرارية القصوى.

وفي عملية التجهيز العالية الحرارة، كثيرا ما لا يكون التحدي مجرد إعاقة الحرارة، بل هو السيطرة عليها. عندما تصبح درجات الحرارة عالية جداً، العزلة وحدها قد لا تكون كافية. وتحل الدروع الحرارية للطبقات الرملية هذه المشكلة عن طريق الجمع بين الحماية الهيكلية وقنوات التبريد الداخلي، مما يخلق سطحا قويا يمكن أن يزيل الحرارة باستمرار مع حماية المعدات الأساسية.

ما هو الدرع الحراري؟

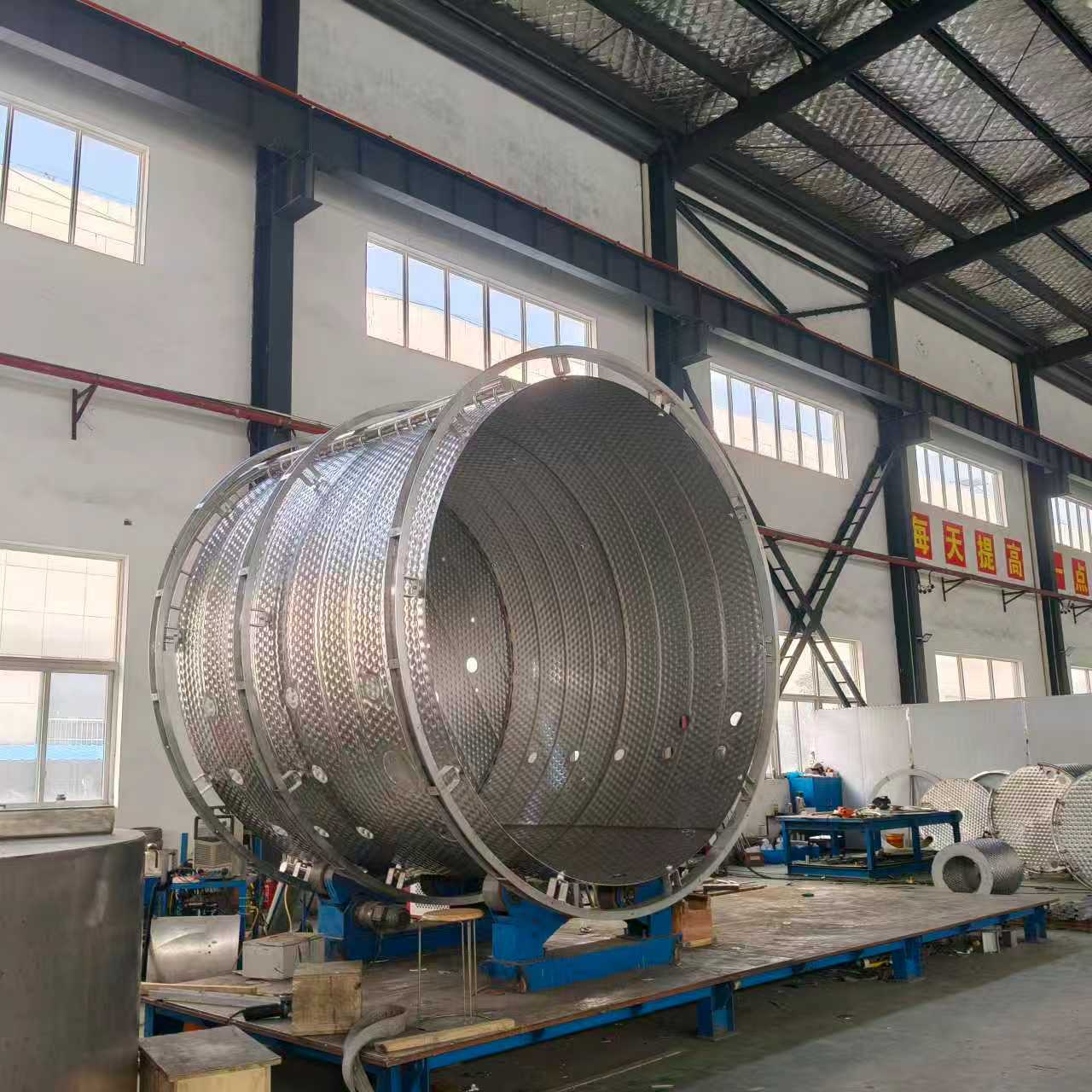

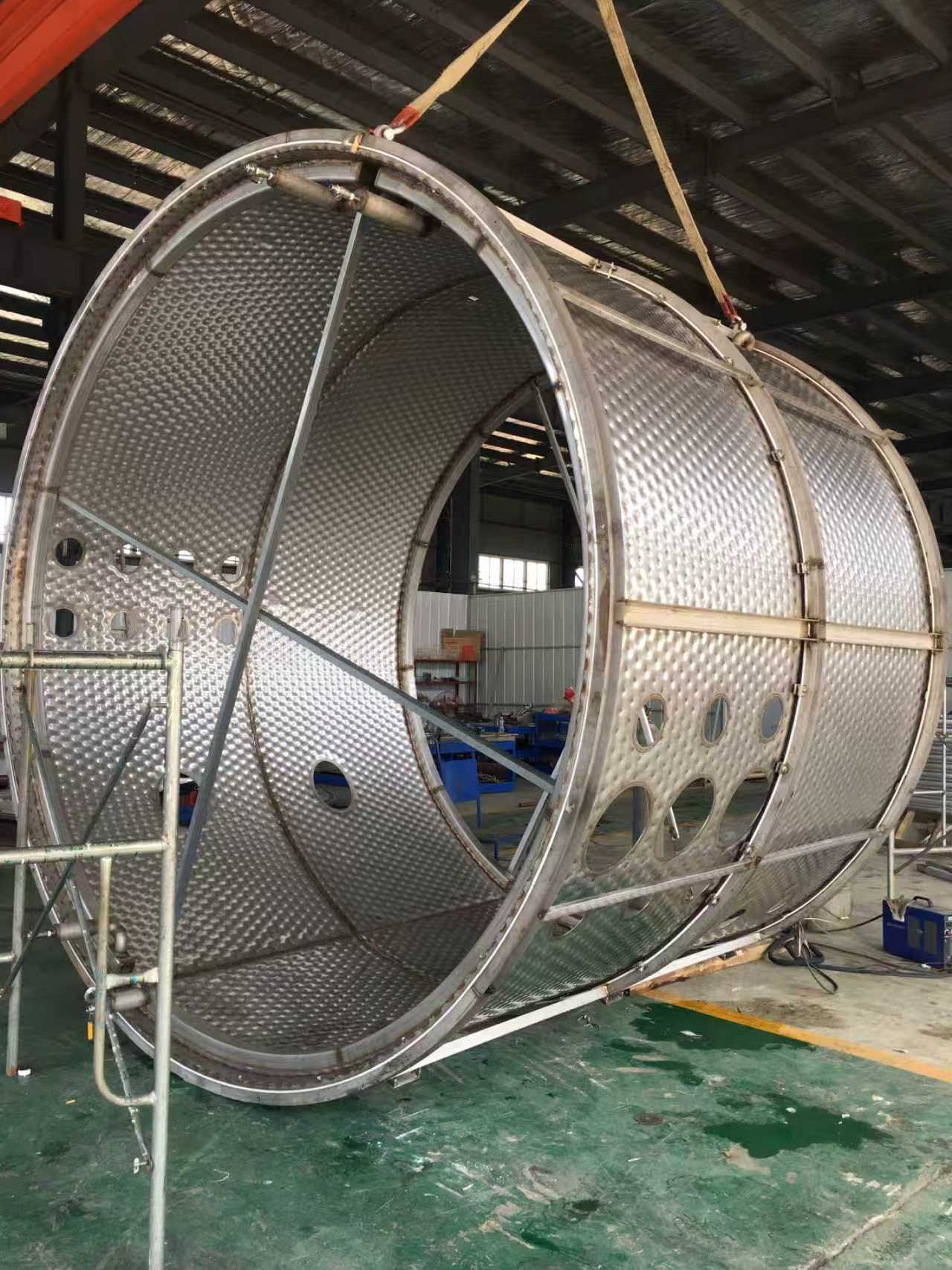

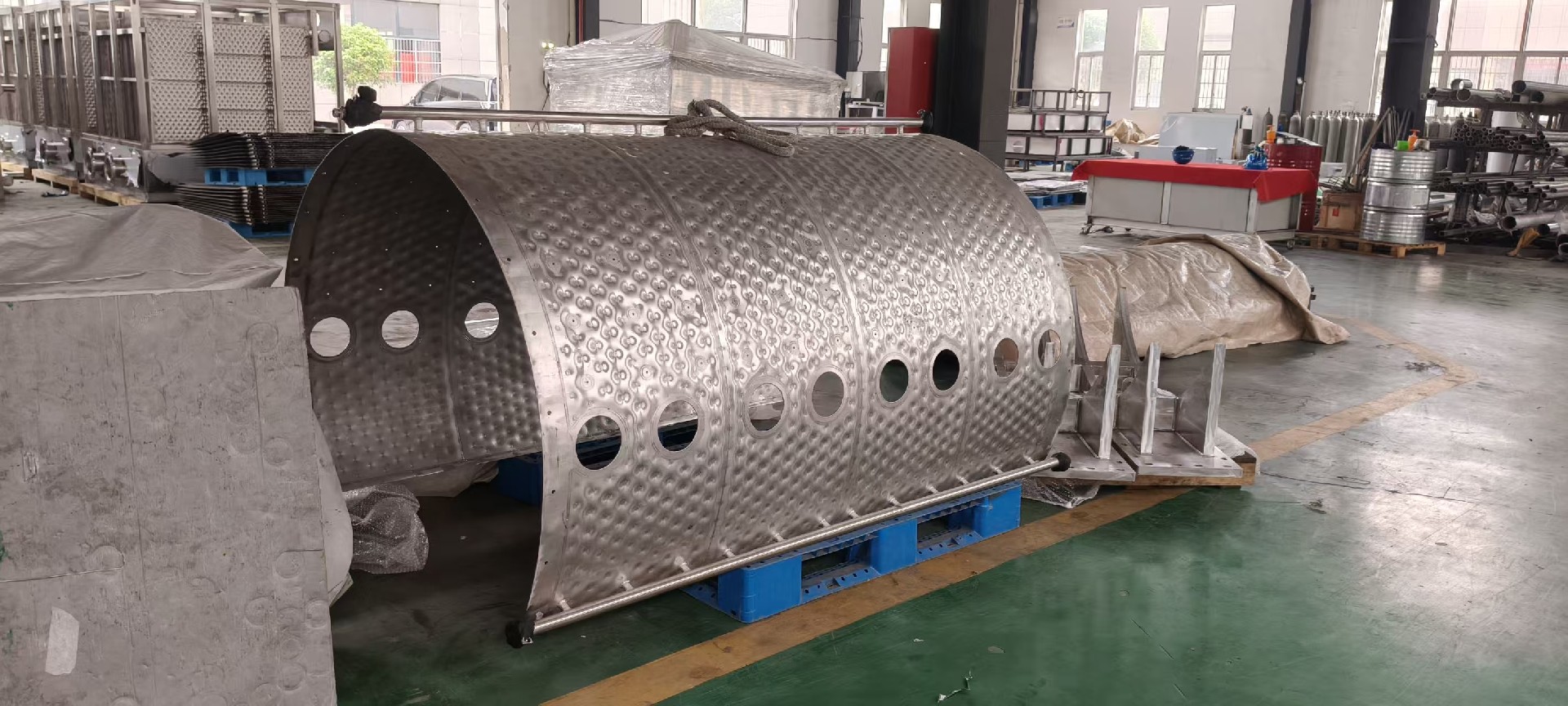

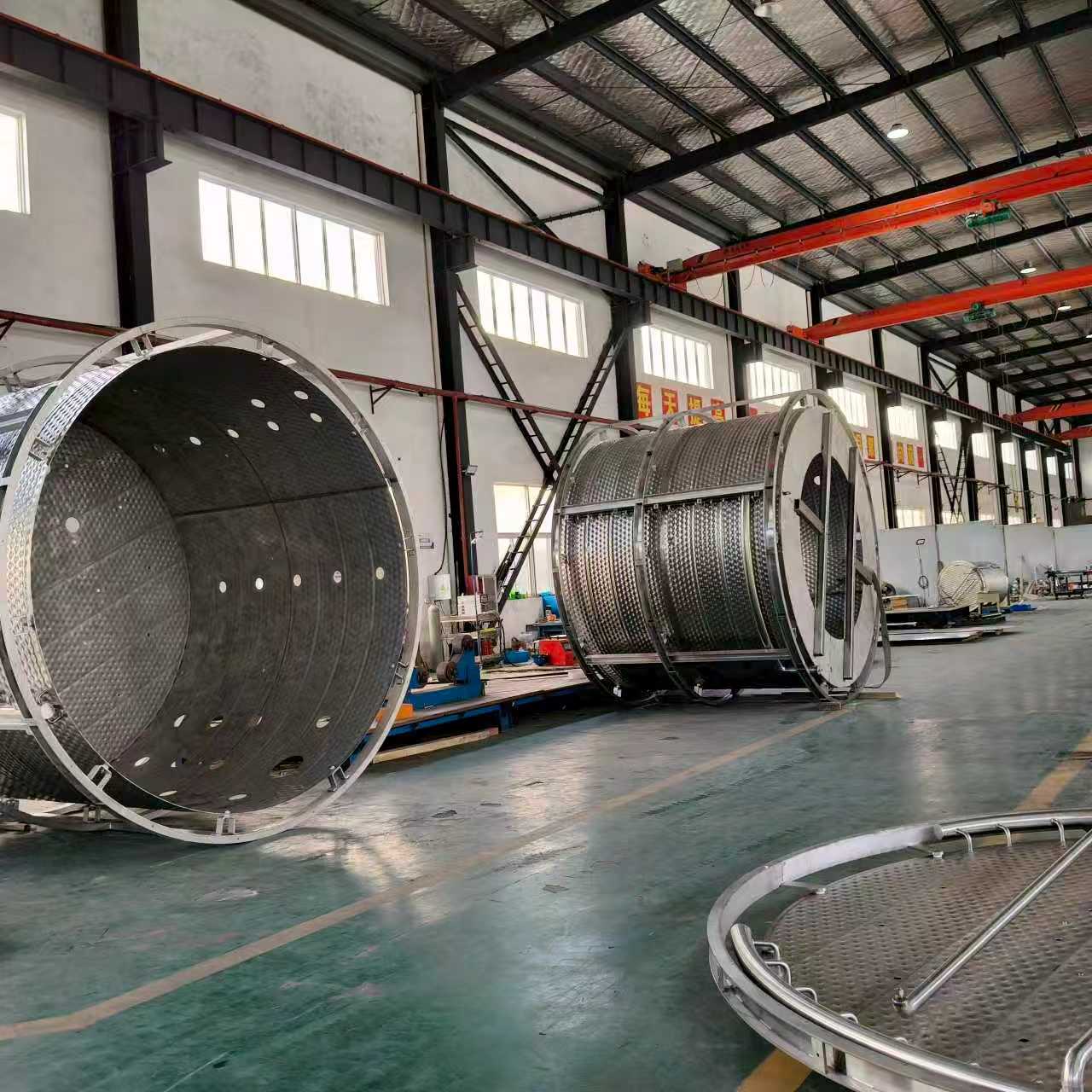

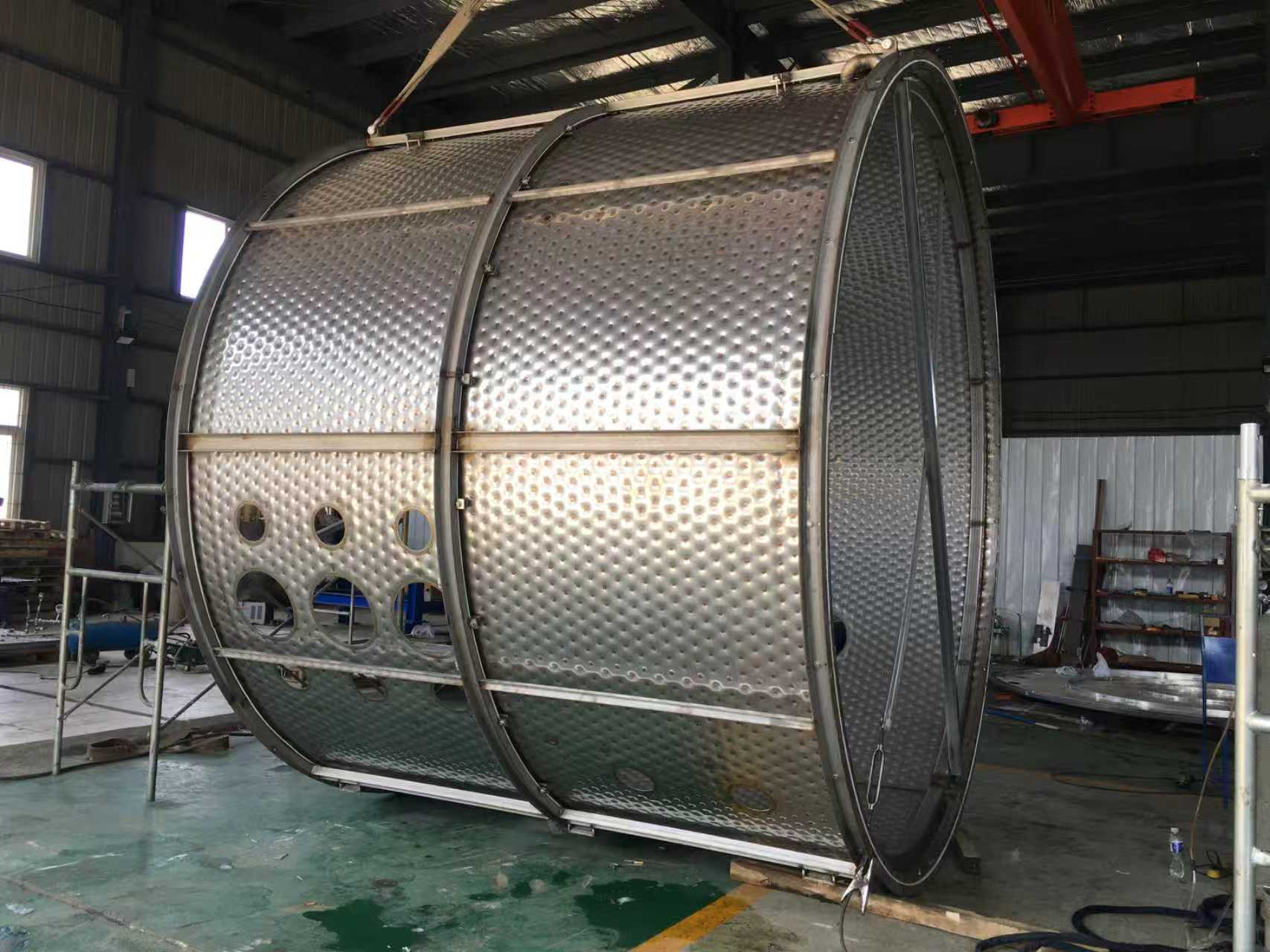

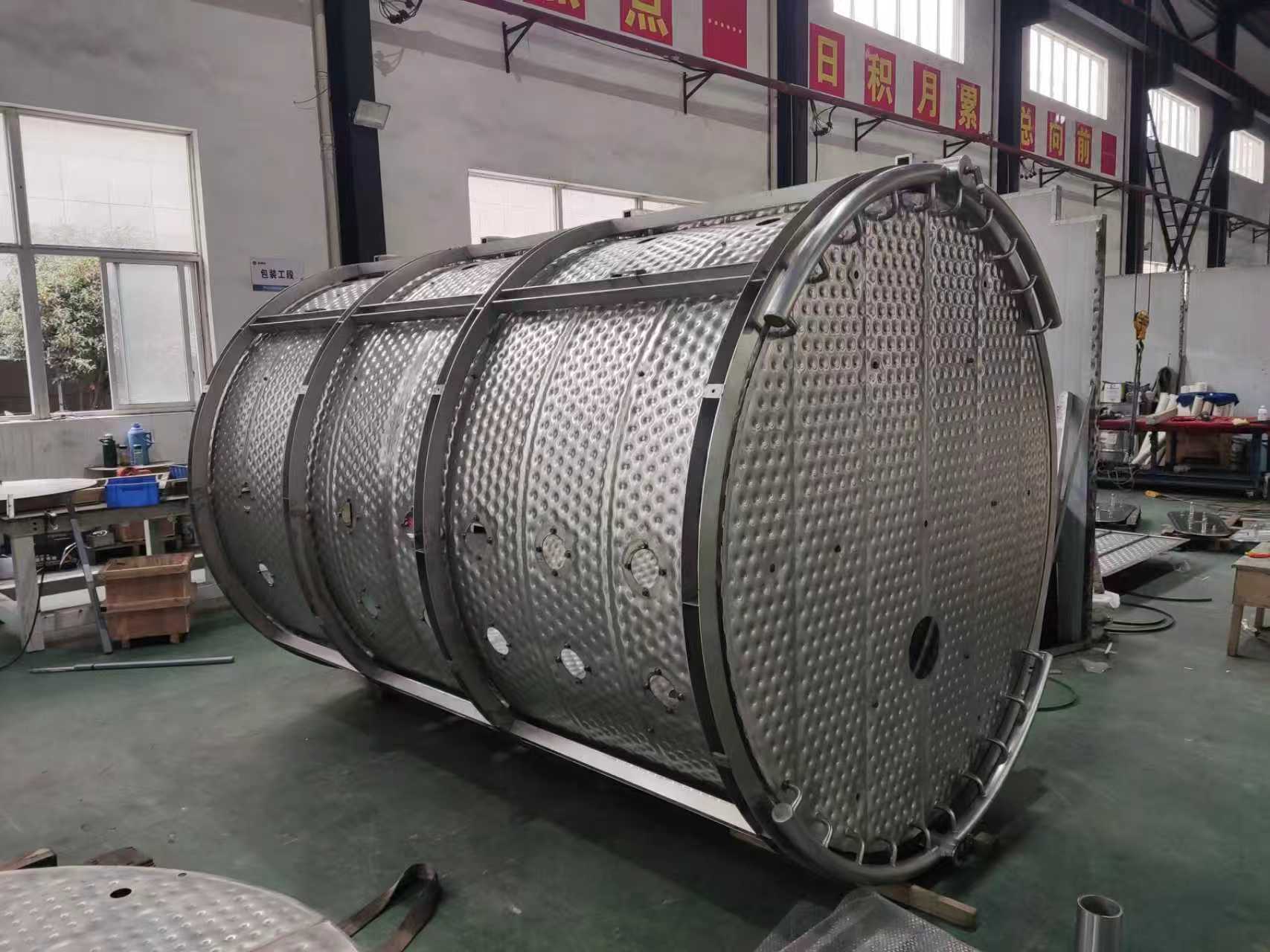

الدرع الحراري لطبق الوسائد هو لوحة معدنية ذات جدران مزدوجة مصنوعة من خلال الحام على صفائحين معاً ثم تضخمها لتشكل ممرات تدفق داخلية. وتعمم وسائط الإعلام المبردة مثل المياه، والزيت الحراري، أو سوائل العمليات الأخرى عبر هذه القنوات، وتزيل الحرارة من السطح المكشوف.

هذا التصميم يغير وظيفة الدرع الحراري وبدلاً من التصرف كعائق سلبي، يصبح الفريق سطحاً مصمماً لإزالة الحرارة. ولهذا السبب تُستخدم لوحات الوسائد على نحو متزايد في تطبيقات ذات درجة حرارة عالية حيث تتطلب درجة حرارة حائطية مستقرة، وحياة معدات أطول، وتشديد الرقابة الحرارية.

لمَ (كولينغ) يعمل بشكل أفضل من الدرع السلبي

فالدروع الحرارية التقليدية تقلل من نقل الحرارة بالتفكير أو العزل. وهذا النهج فعال في حدود معينة، ولكن في التطبيقات ذات الحمولة العالية الإشعاع أو التعرض المستمر للغازات الساخنة، يمكن أن يظل الدرع نفسه ساخنا جدا. وحالما يحدث ذلك، يظل الهيكل خلفه في خطر.

الدروع الحرارية لطبق الفولوز تقترب من المشكلة بشكل مختلف ومن خلال إزالة الحرارة باستمرار من اللوحة، فإنها تقلل درجة الحرارة السطحية مباشرة وتخلق حدودا حرارية أكثر استقرارا. ويحسن ذلك حماية المعدات، ويقلل من الإجهاد الحراري، ويساعد على الحفاظ على ظروف التشغيل المتسقة.

وشبكة القنوات الداخلية تحمل الطاقة الحرارية بعيدا عن السطح الساخن بدلا من الاعتماد على المقاومة الحرارية فقط.

لأن الدرع يبرد بواسطة وسائل الإعلام المتدفقة يمكن للمشغلين إدارة درجة حرارة الجدار أكثر دقة من النظم السلبية وحدها.

وتساعد درجة الحرارة المنخفضة والأكثر زيا على حماية القذائف والمساكن وغرف العمليات من التسخين المحلي.

ويمكن أن يؤدي انخفاض التدوير الحراري والبقع الساخنة إلى الحد من التشوه والتشويه والأضرار المادية المبكرة.

تطبيقات نموذجية للدروع الحرارية من نوع بيلو

الدروع الحرارية للطبقات الرملية هي الأكثر قيمة حيث تواجه السطحات الكبيرة حمولة حرارية شديدة وحيث يحتاج المشغلون إلى لوحة قوية وملحمة ومبردة بشكل نشط بدلا من طبقة محضة.

الفرنات الصناعية

جدران الفروناس، مناطق الحروق، وغرف العمليات غالبا ما تواجه حرارة مستمرة. ويمكن تركيب لوحات لوحات الفولوز كحمايـة حائطـة مبردة للسيطرة على درجة حرارة المعدن وتوسيع نطاق حياة خدمة الفرن.

المفاعلات الكيميائية والبتروكيمائية

وفي قذائف المفاعلات وضغوط العمليات ذات الحرارة العالية، تساعد الدروع الحرارية لطبقات الوسائد على إزالة الحرارة من الأسطح المعرضة بينما تدعم عمليات أكثر أمانا واستقرارا.

نظم تحويل النفايات إلى طاقة وحرقها

وتتعرض جدران المحرقة وأقسام الغاز الساخن لظروف حرارية شديدة. يمكن لوحات لوحات الوسائد المبردة أن تساعد على حماية الهيكل وتحسين إدارة الحرارة.

أجهزة التعبئة ومعدات الطاقة الحرارية

وفي بعض التطبيقات التي تستخدمها أجهزة التبريد الجداري أو الواقية، توفر لوحات الوسائد حلاً مدمجاً مع تغطية سطحية واسعة النطاق وقوية ميكانيكية عالية.

اعتبارات التصميم

ويقود تصميم الدرع الحراري لوحات الوسائد الحمولة الحرارية والمتطلبات الميكانيكية على حد سواء. وخلافاً لمبادلات الحرارة القياسية، كثيراً ما تحتاج هذه الأفرقة إلى العمل كجزء من هيكل الحماية، مع معالجة الضغط المبرد والتوسع الحراري.

• تدفّق حرارة السطح ودرجة الحرارة العالية المتوقعة
• نوع وسائط الإعلام المبردة، ودرجة حرارة الخيوط، ومعدل التدفق
• انخفاض الضغط المسموح به من خلال القنوات الداخلية
• سماكة الفريق، والنمط اللحام، وارتفاع التضخم
• اختيار المواد لمقاومة التآكل ودرجة الحرارة
• الهندسة المثبتة، وحجم الأفرقة، وترتيبات الدعم

المواد والتشييد

وعادة ما تُصنَّع الدروع الحرارية للطبقات الرملية في الصلب غير القابل للصدأ من أجل العمل الصناعي، مع اختيار المواد استنادا إلى درجة حرارة التشغيل، ومخاطر التآكل، ومتطلبات الصنع. وبالمقارنة بمفاهيم الدرع الأكثر هشاشة أو طبقات، فإن الهيكل الشامل للمعدات المبلّغ يوفر قوة ممتازة في البيئات التي تتطلب الطلب.

يوفر هيكلاً دائماً للفرق مع القنوات الداخلية التي يشكلها التضخم.

(ب) مناسبة للحماية التي تُقام على الجدران أو على شكل أفرقة، حيث يجب إدارة التعرض الحراري الواسع النطاق.

ويتفادى الحل المعدني المغلوط تماماً القيود الزائفة في تطبيقات درجات الحرارة المرتفعة.

ويمكن تكييف حجم الفريق، وتصميم القنوات، ومواقع الألغاز مع هيكل المعدات.

الدروع الحرارية المطلة على قنبل الرملي

الفرق الرئيسي هو المهمة. الدروع الواقية تبطئ نقل الحرارة الدروع الحرارية لطبق الغليون تستخرج حرارة وبالنسبة لمعدات العمليات ذات التمرين العالي، يمكن أن يكون هذا الفرق حاسما.

حيث الدرعات الحرارية في تصميم النظام الحراري

وفي الهندسة الحرارية، تحل عناصر مختلفة مشاكل مختلفة في إدارة الحرارة. وتستخدم لوحات الوسائد القياسية على نطاق واسع لنقل الحرارة وسترات السفن. وتمتد نسخة الدرع الحراري هذا المفهوم إلى حماية المعدات، حيث يعمل الفريق كحاجز مبرد بين مصدر الحرارة والهيكل الذي خلفه.

وبالنسبة للمشاريع التي تنطوي على خدمات عدوانية أو عالية الحرارة، كثيرا ما يقيّم مصممو النظم تكنولوجيات متعددة، بما في ذلك مبادلات حرارة القصف والطبق، ومبادلات الحرارة الدوائية، وحلول لوحات متخصصة. ويتوقف الاختيار الصحيح على ما إذا كان الهدف هو تحويل الحرارة، أو حماية الجدار، أو كليهما.

الأسئلة المتكررة

يناقش تطبيقك للدروع الحرارية

إذا كان مشروعك ينطوي على تبريد الجدار الفرني، والحماية الحرارية العالية الحرارة، أو لوحة كبيرة مبردة بشكل نشط، يمكن لـ HEXNOVAS أن تقيّم الطلب وأن تقترح تشكيلة مناسبة من لوحات الوسائد.
