El aceite y el líquido de refrigeración pasan a través de canales de placas frenéticas alternados. La alta turbulencia mejora la transferencia de calor mientras que las conexiones especializadas de rosca, brida SAE o SAE O-ring simplifican la integración en la lubricación y los circuitos hidráulicos.
Plataformas publicadas
BL26 / BL30 / BL120
Presión máxima
Hasta 45 bar
Conteo máximo de placas
Hasta 200 placas
Opciones de conexión
Pan / brida / SAE / SAE O-ring
Ingeniería explicada
Vea lo que está sucediendo dentro del intercambiador.
Las imágenes de producto se combinan con el contexto técnico para que los compradores e ingenieros puedan entender la construcción, la trayectoria de flujo y la configuración, no sólo el exterior.
01

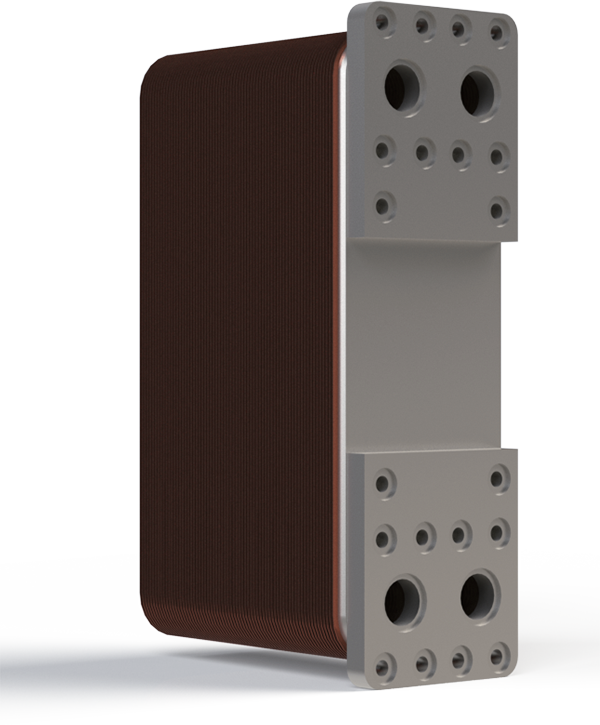

Conexiones diseñadas alrededor del sistema hidráulico
Los arreglos de brida SAE y SAE O-ring permiten que el enfriador de aceite coincida con los estándares de tuberías móviles, industriales y pesadas.
Modelos " datos técnicos
Compare modelos y especificaciones publicadas.
Compare la disposición del circuito y las dimensiones generales de un vistazo, a continuación, abrir un tamaño del producto para su vista del producto, dibujo de dimensión y resumen técnico.

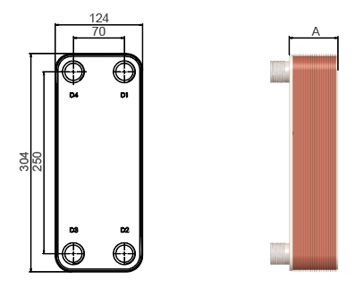

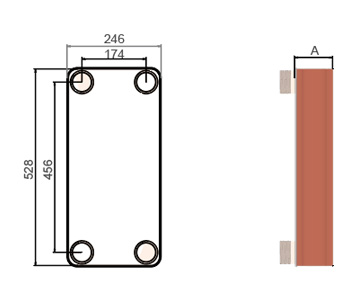

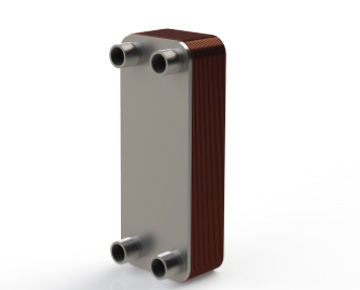

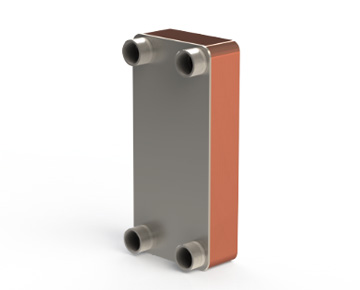

Publicada HEXNOVAS BPHE plataformas petrolíferas. N = número de placas. Viscosidad de aceite, temperaturas, refrigerante, norma de bajada de presión y conexión permitida determinan la configuración final.
Las dimensiones son sólo para referencia. Las dimensiones finales están sujetas al dibujo aprobado del orden. HEXNOVAS se reserva el derecho de interpretación final.
Detalles del modelo

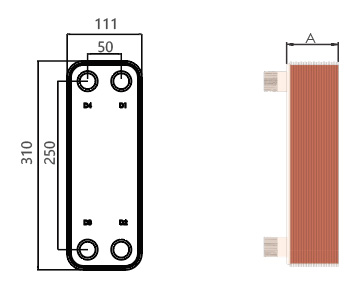

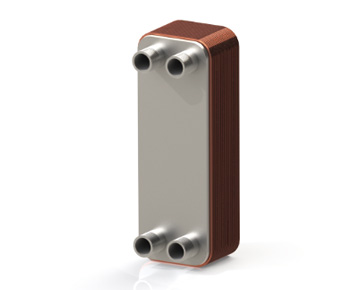

BL26
HEXNOVAS Enfriadores de aceite de placas soldadas
Configuración del productoDibujo de dimensión
Circuito
Individual
Width (mm)
111 mm
Altura (mm)
310 mm
Espesor E (mm)
10.9 + 2.29 × N
Max. presión (bar)
45
Max. placas (pcs)
200
Familia de conexión
Pan / brida / SAE
Arreglos portuarios
Proyecto específico
Plataforma
Refrigerador de aceite
Material de placa
SS304 / SS316L
Material de sujeción
Cobre / deber específico
Conexión
Pan / brida / SAE / SAE O-ring
Presión máxima
Hasta 45 bar
Las dimensiones son sólo para referencia. Las dimensiones finales están sujetas al dibujo aprobado del orden. HEXNOVAS se reserva el derecho de interpretación final.
Las dimensiones son sólo para referencia. Las dimensiones finales están sujetas al dibujo aprobado del orden. HEXNOVAS se reserva el derecho de interpretación final.
Las dimensiones son sólo para referencia. Las dimensiones finales están sujetas al dibujo aprobado del orden. HEXNOVAS se reserva el derecho de interpretación final.
Las plataformas petrolíferas soportan interfaces hidráulicas y de equipación móvil seleccionadas alrededor de flujo, presión e instalación sobre.
Thread
Brida estándar
Brida SAE
SAE O-ring
Conexión especial bajo petición
Geometrías de conexión representativas. La disponibilidad final se confirma durante la selección de productos.
Por qué esta tecnología
Diseñado en torno al rendimiento, la integridad y la servidumbre.
Alta capacidad de refrigeración en un sobre de instalación compacto
Opciones de conexión para sistemas hidráulicos móviles e industriales
Configuraciones publicadas hasta 45 bar
Bajo volumen de sujeción y respuesta térmica rápida
Configuración del producto
Estructura y opciones materiales.
Configuraciones disponibles
BL26, BL30 y BL120 plataformas petrolíferas
Conexiones de brida giratoria y estándar
SAE brida y SAE O-ring opciones
Arreglos de conexión a domicilio
Opciones de material
SS304 / SS316L placas de transferencia de calor
Material de frenado específico de cobre o de deber
Componentes de conexión de acero inoxidable
Aplicaciones típicas
Donde encaja este intercambiador.
01
Cajas de engranaje y sistemas hidráulicos
02
Equipo automotriz y ferroviario
03
Equipo de construcción y generación de energía eléctrica
04
Pulpa, papel, acero y industria pesada
Información de selección
Lo que nuestros ingenieros necesitan de ti.
Proporcionar tipo de aceite y viscosidad, aceite y caudales refrigerantes, temperaturas de entrada y salida de destino, carga de calor, presión de diseño, caída de presión permitida y estándar de conexión preferido.
Preguntas frecuentes
Preguntas clave antes de la selección de productos.
¿Cómo lo hace? Enfriadores de aceite de placas soldadas ¿Trabajo?
El aceite y el líquido de refrigeración pasan a través de canales de placas frenéticas alternados. La alta turbulencia mejora la transferencia de calor mientras que las conexiones especializadas de rosca, brida SAE o SAE O-ring simplifican la integración en la lubricación y los circuitos hidráulicos.
¿Qué información se necesita para seleccionar el producto adecuado?
Proporcionar tipo de aceite y viscosidad, aceite y caudales refrigerantes, temperaturas de entrada y salida de destino, carga de calor, presión de diseño, caída de presión permitida y estándar de conexión preferido.
¿Qué materiales y configuraciones están disponibles?
SS304 / SS316L placas de transferencia de calor; Material de apriete específico para cobre o para el deber; Componentes de conexión de acero inoxidable
¿Cómo se confirma el tamaño final del producto?
El tamaño final se confirma mediante cálculo térmico utilizando caudales, temperaturas de entrada y salida, caída de presión permitible, presión de diseño y propiedades de fluido.
Documentación del producto
Catálogo y descargas técnicas.
Utilice el catálogo publicado para referencia de gama de productos. Las dimensiones finales, las calificaciones y los materiales se confirman para el modelo seleccionado y el deber operativo.
