BPHE teknolohiya

Mga plate heat exchanger na hinang sa brazing

Komponente, gasket-free heat exchangers para sa refrigeration, heat pumps, oil cool at pangkalahatang sistema ng pagpapainit.

Kahilingan ang pagpili ng produkto Tingnan ang mga modelo & teknikal na datos Ibaba ang katalogo ng produkto

MGA HEXNOVAS Brazed Plate Heat Exchangeers

Kahilingan ang pagpili ng produkto

HEXNOVAS workshop operator na humahawak ng pindutang materyales na heat exchanger

HEXNOVAS workshop team na humahawak ng tapos nang mga plate heat exchanger

HEXNOVAS de kalidad na pagsisiyasat ng mga pindutan ng init na plate

Automated brazed plate heat exchanger produksiyon line sa HEXNOVAS

Malapitang tanawin ng pinalamig na mga kagamitan sa paggawa ng heat exchanger

Nakaimpakeng mga plate heat exchanger na handa nang ibiyahe

HEXNOVAS breaded plate heat exchanger production workshop

MGA HEXNOVAS TRABAHOPinabilis na paggawa ng PHE

01 / 07

Mabisang Simulain

Kung paano inililipat ng teknolohiya ang init.

Ang mga piniga na di - kinakalawang na mga platong bakal ay permanenteng pinagdugtong - dikit ng brazing. Ang mga Alternating channel ay nagdadala ng dalawang media sa counter-current na daloy, habang ang corrugation ay lumilikha ng yanig at isang malaking epektibong heat-transfer ibabaw sa loob ng isang siksik na bloke.

Mga materyales na papel: SS304 / SS316L
Mga mapagpipiliang paraan ng pag - aalaga sa pamamagitan ng Brazing: Tanso / Nikel
Mga serye pressure range: Hanggang 45 bara sa napiling mga modelo
Ang haba ng temperatura: -190°C hanggang 200°C, configuration-dependent
Pagtatayo: Brazed, gasket-free at di-buksan
Paglilinis: Pagsamahin ang sirkulasyon ng kemikal / CIP

Ipinaliwanag ng Inhinyeriya

Tingnan kung ano ang nangyayari sa loob ng exchanger.

Ang mga larawan ng produkto ay katambal ng teknikal na konteksto upang maunawaan ng mga mamimili at mga inhinyero ang konstruksiyon, daloy ng tubig at pagsasaayos hindi lamang ang panlabas na anyo.

Pinasabog na plate heat exchanger na nagpapakita ng dalawang sirkitong likido — 01
Panloob na pagtatayo at mga landas sa pagdaloy
Ang mainit at malamig na media ay naglalakbay sa iba't ibang mga daluyan ng plato na yari sa yero. Ang mga pressure plate ay naglalaman ng brazed plate package samantalang ang apat na daungan ay namamahagi ng dalawang sirkito.

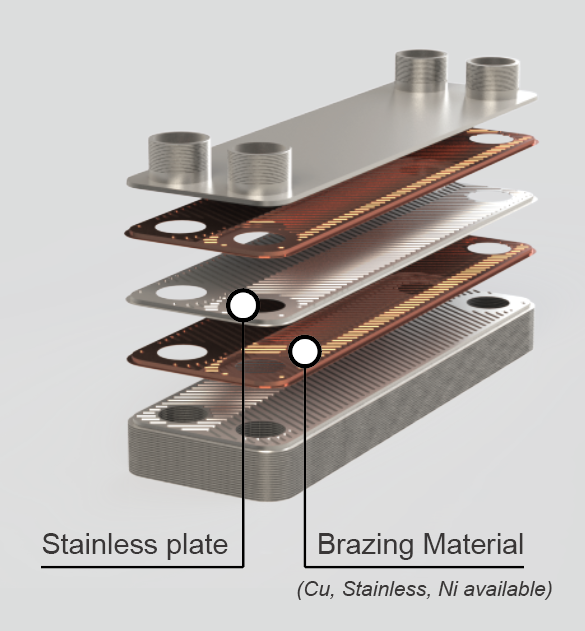

Pinainit ang mga platong hindi kinakalawang at saka pinakukuluan ang mga platong hindi kinakalawang — 02
Mga platong walang takip, na permanenteng pinatag
Ang manipis na yerong mga platong walang mantsa ay nagbibigay ng init-transfer na ibabaw; Ang mga brazing ay sumasama sa mga contact point at tinatatakan ang salit - salit na mga channel nang walang mga plate gasket.

Mga Modelo & teknikal na datos

Ihambing ang mga modelo at inilathalang mga detalye.

Ihambing ang kaayusan ng sirkito at ang kabuuang sukat sa isang sulyap, pagkatapos ay buksan ang isang sukat ng produkto para sa paningin ng produkto nito, ang dimensiyon na gumuguhit at teknikal na buod.

Mga yunit ng Dimensyon

Mabilis na pagkakita ng laki

Hanapin ang pinakamalapit na modelo ayon sa kabuuang laki.

Ipasok ang alinman sa lapad o taas sa mga millimetre. Ipasok ang dalawang ito para sa mas eksaktong posporo.

Huwaran	Kasiruhan	Width (kom)	Height (kom)	Pagkakapal A (mm)	Max. presyon (bar)	Max. daloy (m³/h)	Tomo / channel (L)	Mga Dimensiyon

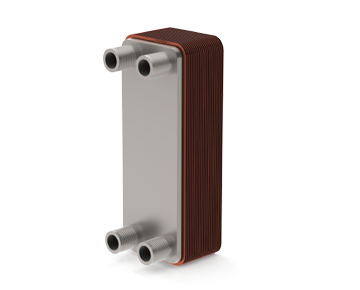

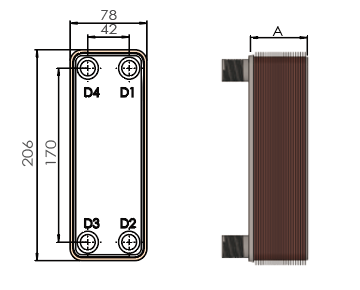

BL14	Walang Asawa	78 mm	206 mm	8.6 + 2.3 × N	30 / 45	3.6	0.027	Buksan ang mga detalye

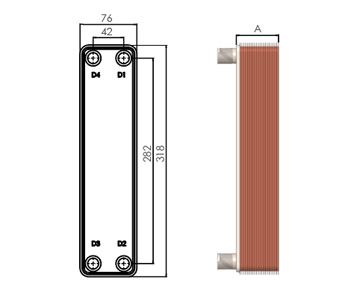

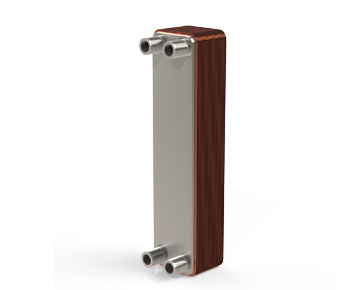

BL20	Walang Asawa	76 mm	318 mm	8 + 2.31 × N	30 / 45	4.6	0.039	Buksan ang mga detalye

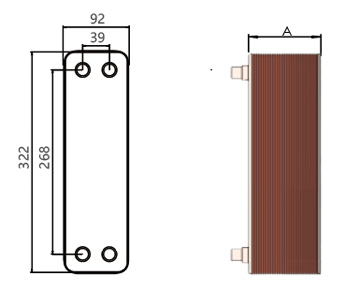

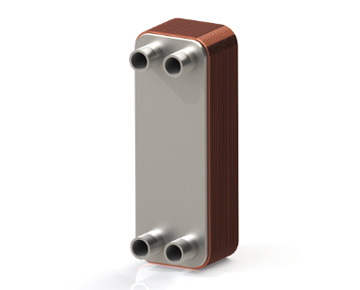

BL25	Walang Asawa	92 mm	322 mm	8 + 1.55 × N	30 / 45	3.6	0.032	Buksan ang mga detalye
BL26	Walang Asawa	111 mm	310 mm	9 + 2.29 × N	30 / 45	14	0.050	Buksan ang mga detalye
BL30	Walang Asawa	124 mm	304 mm	12 + 2.31 × N	30 / 45	14.2	0.069	Buksan ang mga detalye

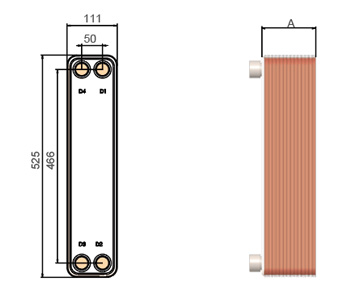

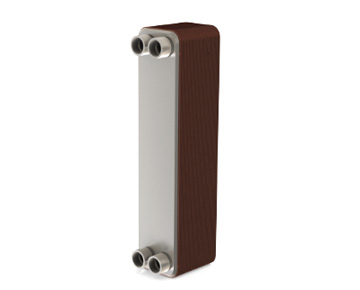

BL50	Walang Asawa	111 mm	525 mm	12 + 2.31 × N	30 / 45	14.2	0.069	Buksan ang mga detalye

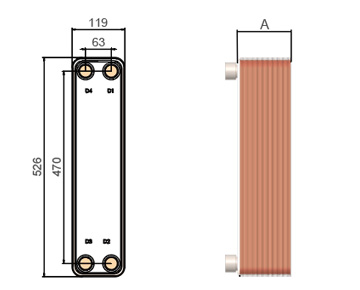

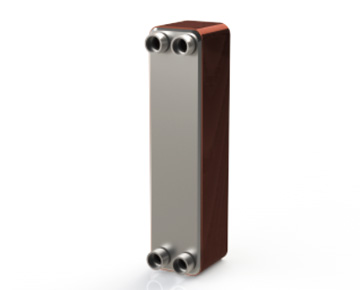

BL60	Walang Asawa	119 mm	526 mm	9.4 + 2.31 × N	30 / 45	14	0.110	Buksan ang mga detalye

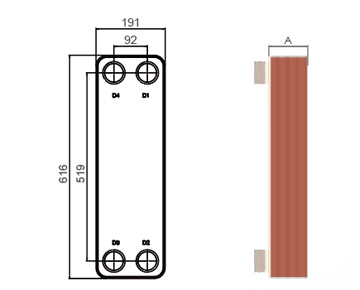

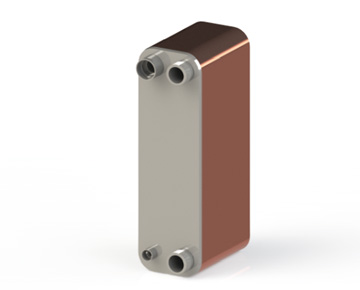

BL95	Walang Asawa	191 mm	616 mm	A: 10.2 + 2.31 × N; B/C: 11 + 2.81 × N	30 / 45	34 / 60	0.20 / 0.25	Buksan ang mga detalye
BL120	Walang Asawa	246 mm	528 mm	Tingnan ang larawan sa dimensiyon	30 / 45	42	Modelo-dependent	Buksan ang mga detalye

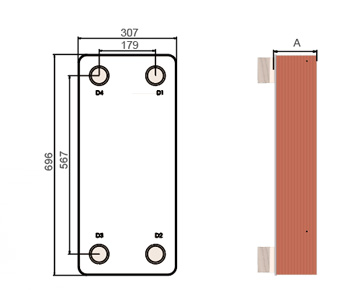

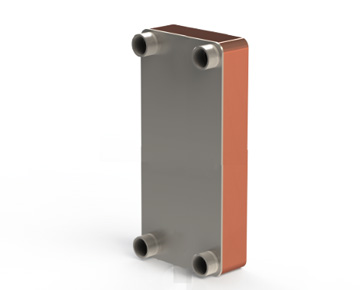

BL190	Walang Asawa	307 mm	696 mm	9 + 2.81 × N	30 / 45	90	0.490	Buksan ang mga detalye

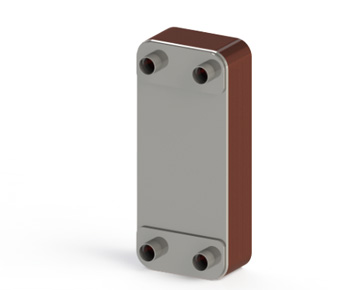

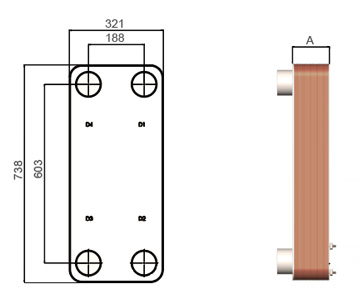

BL200	Walang Asawa	321 mm	738 mm	12 + 2.75 × N	30 / 45	140	0.540	Buksan ang mga detalye

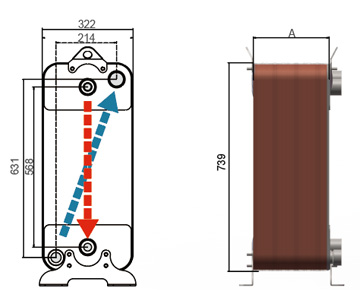

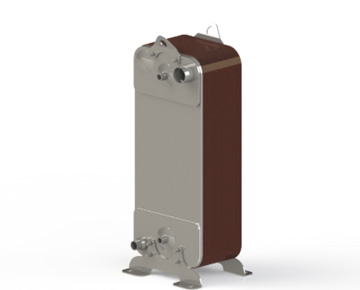

BL210E	Walang Asawa	322 mm	739 mm	8.6 + 2.61 × N	30 / 45	90	0.500	Buksan ang mga detalye

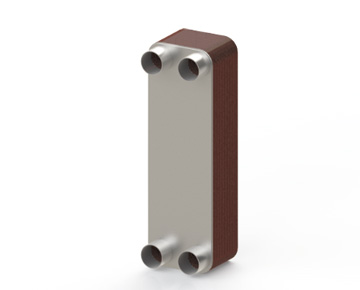

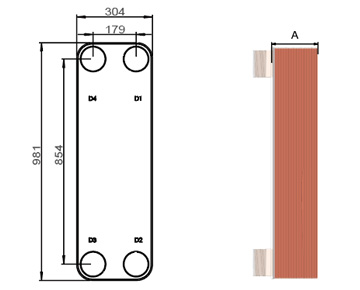

BL350	Walang Asawa	304 mm	981 mm	11.5 + 2.31 × N	30	140	0.550	Buksan ang mga detalye

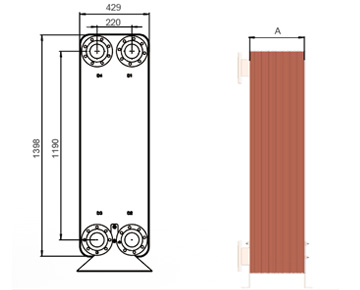

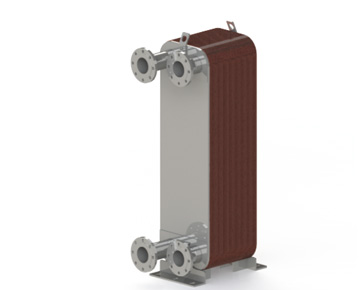

BL600	Walang Asawa	429 mm	1,398 mm	16.3 + 2.8 × N	15 / 21	220	1.400	Buksan ang mga detalye

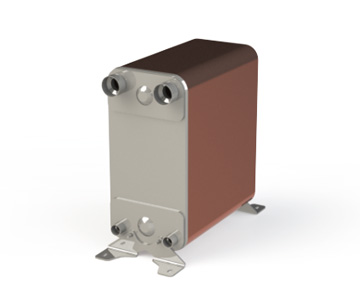

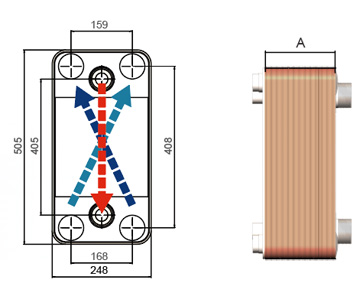

BL100	Tungkulin	248 mm	505 mm	10 + 2.09 × N	30 / 45	34	0.200	Buksan ang mga detalye

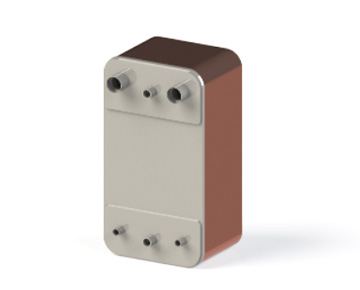

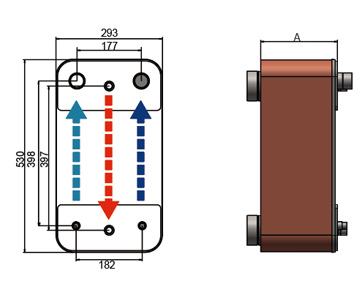

BL130	Tungkulin	293 mm	530 mm	12.3 + 2.05 × N	30 / 45	60	0.27 / 0.24	Buksan ang mga detalye

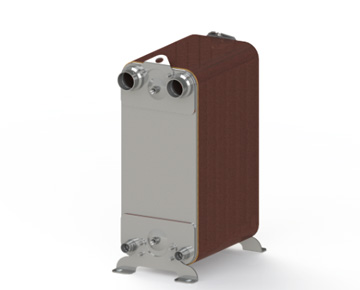

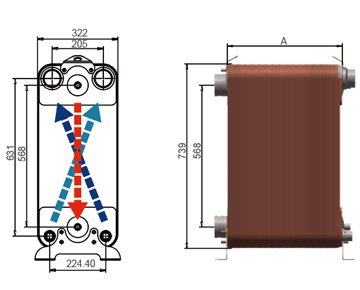

BL210	Tungkulin	322 mm	739 mm	8 + 2.61 × N	30 / 45	90	0.500	Buksan ang mga detalye

Inilathala ang mga datos ng serye mula sa dokumentasyon ng produktong HEXNOVAS. N = bilang ng mga plato. Hinango ang anumang modelo o Tanawin upang buksan ang produkto at dimensiyonal na mga drowing nito. Ang mga pamantayan ay ang mga limitasyong modelo-pamilya, hindi ginagarantiyahang mga puntong pagpapaandar; Ang maaaring maging presyon, temperatura, daloy at materyal na pagkabagay ay dapat na tiyakin para sa napiling pagsasaayos at tungkulin.

Ang mga dimensiyon ay para lamang sa pagtukoy. ang mga huling dimensiyon ay sumasailalim sa sinang-ayunang pagguhit ng order. HEXNOVAS ay nag - iingat ng karapatan sa pangwakas na interpretasyon.

Ang kakompetensiyang model database

May modelong Alfa Laval, SWEP, Danfoss, Kelvion o KAORI?

Hanapin ang inilathalang base platform at ihanda ang isang dimensional at duty-based HEXNOVAS replacement review.

Ihambing ang mga modelong BPHE

Pag - aayos ng koneksyon

Mga opsyon sa koneksyon para sa instalasyon

Ang uri ng koneksyon at laki ay pinipili sa modelo, likido, pamantayang pipping at presyon ng serbisyo.

Lalaking sinulid
Babaeng sinulid
Pagbubuga
Pag - uugnay ng mas matanda
SAE flange sa piniling mga tungkulin

Karugtong ng Brazed Plate Heat Exchangers 1 — Kinatawang koneksyong geometriya. Ang huling makukuhang impormasyon ay pinatutunayan sa panahon ng pagpili ng produkto.

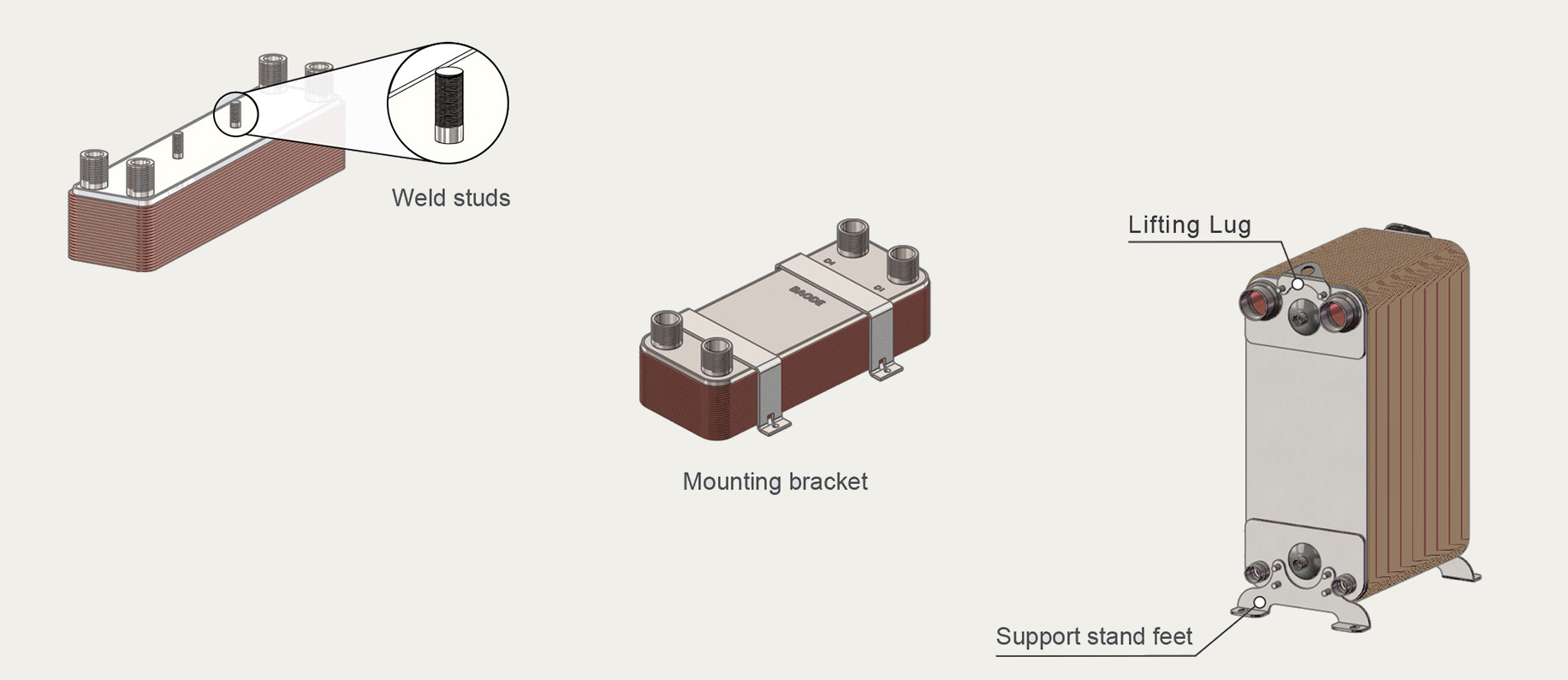

Mga opsyon sa pagluklok

Pagtaas at paghawak ng mga Aplikasyon

Ang mga aksesorya sa paglalagay ay pinipili nang hiwalay mula sa mga koneksiyon ng likido. Sinusuporta nila ang matatag na pag-unlad, pag-angat at pagsasama-sama nang hindi binabago ang heat-transfer circuit.

Maiinit na mga aklat - aralin
Naglalagay ng mga bracket
Pagtaas ng mga Lugaw
Mga paa na may suporta
Project-specific na ayos

Dumarami at humahawak ng mga Aksiyon ang Brazed Plate Heat Exchangers — Ang mga kinatawan ay gumagawa ng mga mapagpipilian at humahawak. Ang pangwakas na kaayusan ay depende sa laki at instalasyon ng produkto.

Kung bakit ang teknolohiyang ito

Idinisenyo tungkol sa pagsasagawa, integridad at pagiging nasa paglilingkod.

Lubhang mataas na lugar ng paglipat ng init sa isang siksik na bakas ng paa
Gasket-free na konstruksiyon na may mababang rutinang pagpapanatili
Optimisadong mga disenyo ng plato para sa iba't ibang mga target na pressure-drop
Mga mapagpipilian para sa refrigerant, tubig, glycol at langis

Pag - aayos ng mga produkto

Ang istruktura at mga pagpipiliang materyal.

Makukuhang mga Kaayusan

Likido-to-liquid heater o mas malamig
Refrigerant evaporator o condenser
Mga kaayusan ng Single- at dual-circuit
Oil-cooler at high-pressure variant

Materyal na mga mapagpipilian

SS304 o SS316L heat-transfer plates
Tanso o nilulutong materyal
SS304 na koneksiyon sa mga nakadilaw, may-hinang o naka-plade na mga pagpipilian

Karaniwang mga gamit

Kung saan angkop ang exchanger na ito.

Mga bomba ng init at mga pangingiki

Mga Lumilikas at mga Tagasente

Langis at haydrograpikong pagpapalamig

Maiinit na tubig sa bahay

Pagpili ng impormasyon

Ang kailangan ng aming mga inhinyero mula sa iyo.

Maglaan ng refrigerant o likido, phase-change na tungkulin kung saan ang angkop, kapasidad, temperatura, antas ng daloy, presyon ng disenyo, pinapayagang bumaba ang presyon at kinakailangan ang uring koneksyon. Ang pangwakas na modelo at bilang ng plato ay pinatutunayan ng thermal na kalkulasyon.

Madalas magtanong

Mahahalagang tanong bago ang pagpili ng produkto.

Paano? Mga plate heat exchanger na hinang sa brazing magtrabaho?

Anong impormasyon ang kailangan upang makapili ng tamang produkto?

Anu - anong materyales at kaayusan ang makukuha?

SS304 o SS316L heat-transfer plates; Tanso o nilulutong na materyales; SS304 na koneksiyon sa mga nakadilaw, may-hinang o naka-plade na mga pagpipilian

Paano pinatutunayan ang pangwakas na sukat ng produkto?

Ang pangwakas na sukat ay pinatutunayan ng thermal na kalkulasyon na gumagamit ng mga rate ng daloy, inlet at outlet na temperatura, na nagpapahintulot ng maaaring bumabang presyon, disenyo ng presyon at mga katangiang likido.

Dokumento ng mga Produksiyon

Kataliogue at teknikal na mga download.

Gamitin ang nalathalang katalogo para sa reperensiyang produkto-ranggo. Ang mga huling dimensiyon, rating at materyales ay kinumpirma para sa napiling modelo at tungkulin sa pagpapatakbo.

Pinabilis na Heat Exchanger CataliogueAng BL series construction, model range at dimensiyon.Buksan ang kumpletong download centerBrowse lahat ng kasalukuyang inilalathala HEXNOVAS produkto brosyur at teknikal na reperensiya.
