F-BL 시리즈 기술 정보
강화된 F-BL 시리즈 놋쇠로 만들어진 판 열교환기는 수직 CO₂를 위해 설계되고 120 막대기까지 냉각 압력.
작업 원리
Copper-brazed 스테인리스 판은 강화된 외부 탄소 강철 구조에 의해 포함됩니다. 구조는 극한 냉각압의 밑에 얇은 물결 모양 판 팩을 지원하고 조밀한 열전달 수로를 유지하고 있습니다.
공학 설명
제품 이미지는 기술적인 상황에 따라서 구매자 및 엔지니어로 결합됩니다 건축, 교류 경로 및 윤곽을 다만 외부 이해하.

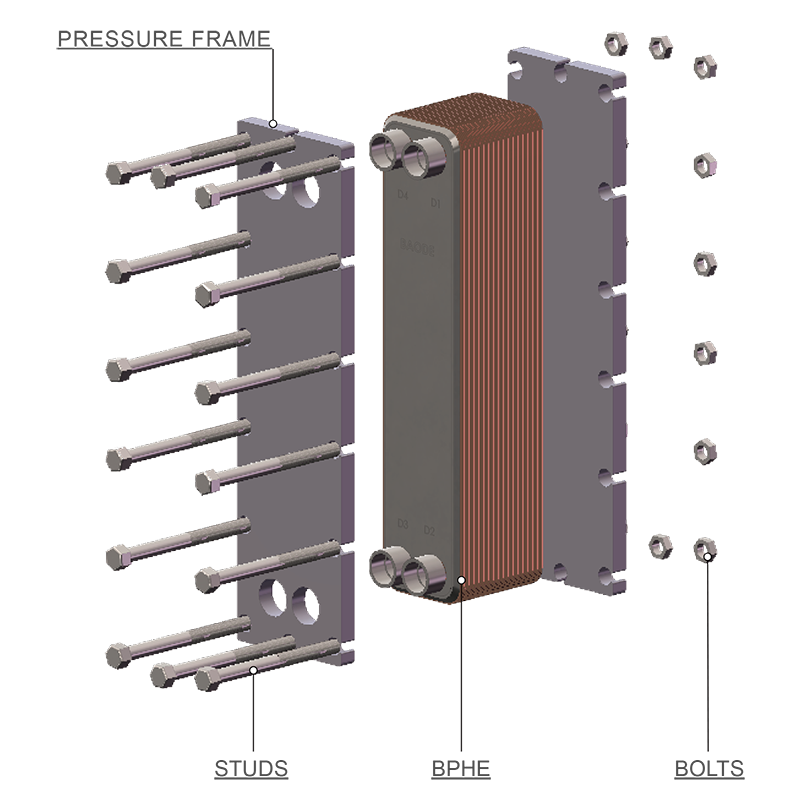

놋쇠로 만들어진 스테인리스 판 팩은 분배된 동점 막대를 사용하여 외부 탄소 강철 압력 구조 사이 죄고 잠그개 극단적인 냉각압을 저항하기 위하여 죄집니다.

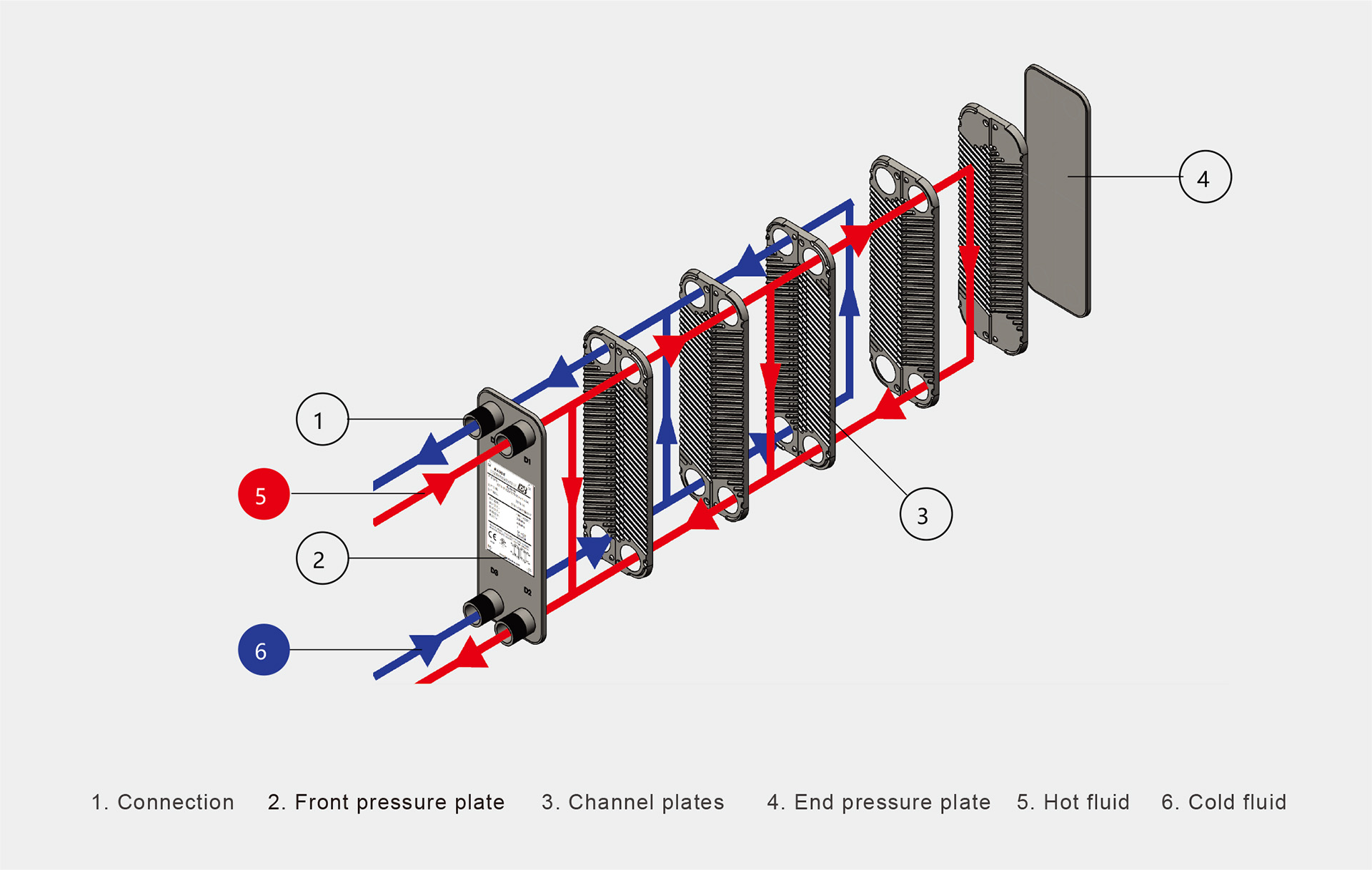

보강 구조 안쪽에, 변화 물결 모양 수로는 BPHE 가족에 의해 이용된 조밀한 반대 현재 열 이동 원리를 유지합니다.
모형 & 기술적인 자료
한 눈에 회로 배열과 전반적인 차원을 비교하고, 그 후에 그것의 제품 전망, 차원 그림 및 기술적인 요약을 위한 제품 크기를 엽니다.
| 모형: | (주) | 폭 (mm) | 고도 (mm) | 간격 A (mm) | 최대. 압력 (bar) | 최대. 교류 (m³/h) | 냉각하는 의무 | 크기 (mm) |
|---|---|---|---|---|---|---|---|---|

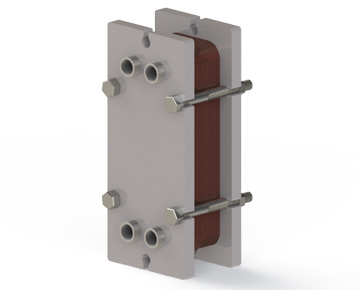

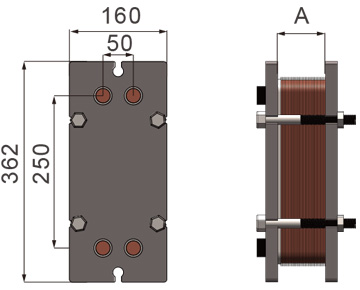

| F-BL26 | 의 특징 | 160 mm | 362 mm | 13 + 2.4 × N | 120 | 14 | CO₂ / 고압 | 자주 묻는 질문 |

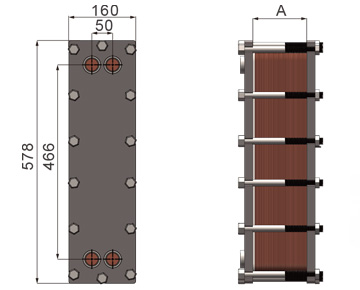

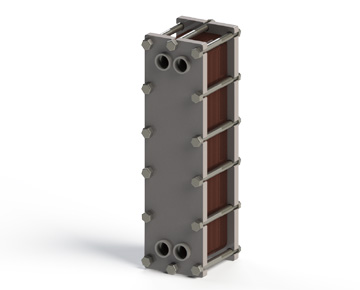

| F-BL50 | 의 특징 | 160 mm | 578 mm | 13 + 2.4 × N | 120 | 14 | CO₂ / 고압 | 자주 묻는 질문 |

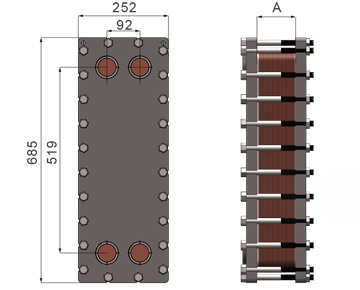

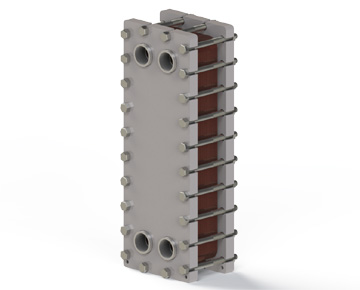

| F-BL95 | 의 특징 | 252 mm | 685 mm | 13 + 2.07 × N | 120 | 34 | CO₂ / 고압 | 자주 묻는 질문 |
HEXNOVAS F-BL 시리즈 제한을 게시합니다. N = 판의 수. 설계 압력, 냉각 상태, 외부 구조, 피로 의무 및 승인은 각 프로젝트에 대해 확인해야합니다.
차원은 참고를 위해서만 입니다. 최종 치수는 승인 된 주문 도면에 따라 다릅니다. HEXNOVAS는 최종 해석의 권리를 보유합니다.
모델 세부 정보
HEXNOVAS 초고압 브레이징 판형 열교환기
차원은 참고를 위해서만 입니다. 최종 치수는 승인 된 주문 도면에 따라 다릅니다. HEXNOVAS는 최종 해석의 권리를 보유합니다.
주문 모델 선택모델 세부 정보
HEXNOVAS 초고압 브레이징 판형 열교환기
차원은 참고를 위해서만 입니다. 최종 치수는 승인 된 주문 도면에 따라 다릅니다. HEXNOVAS는 최종 해석의 권리를 보유합니다.
주문 모델 선택모델 세부 정보
HEXNOVAS 초고압 브레이징 판형 열교환기
차원은 참고를 위해서만 입니다. 최종 치수는 승인 된 주문 도면에 따라 다릅니다. HEXNOVAS는 최종 해석의 권리를 보유합니다.
주문 모델 선택연결 구성

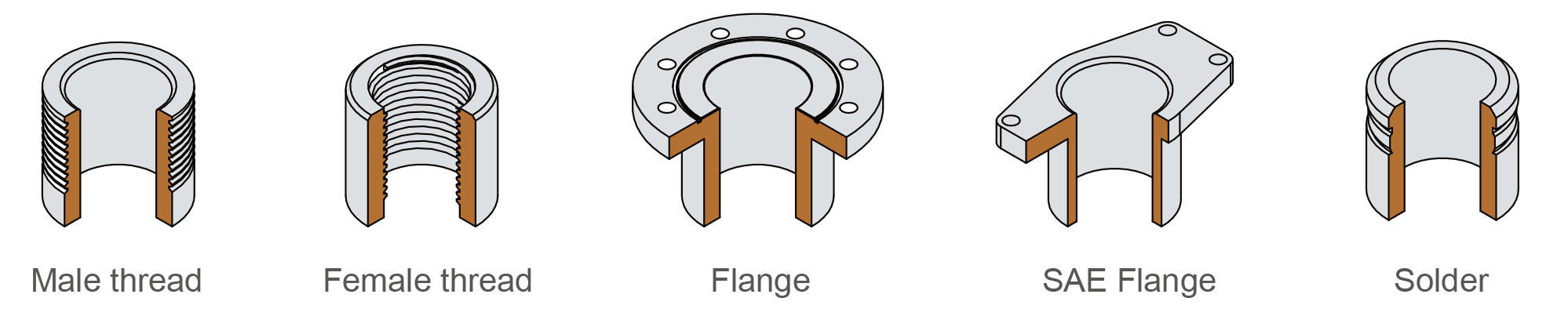

F-BL 연결은 냉각제, 120bar 압력 종류 및 필수 배관 공용영역을 위해 선정됩니다; 각 기하학은 각 모형에 유효합니다.
왜 이 기술
제품 구성
일반 용도
선택사항
냉각제, 운영 및 설계 압력, 온도, 위상, 용량, 압력 강하, 연결 요구 사항 및 적용 가능한 승인 표준을 제공합니다.
자주 묻는 질문
Copper-brazed 스테인리스 판은 강화된 외부 탄소 강철 구조에 의해 포함됩니다. 구조는 극한 냉각압의 밑에 얇은 물결 모양 판 팩을 지원하고 조밀한 열전달 수로를 유지하고 있습니다.
냉각제, 운영 및 설계 압력, 온도, 위상, 용량, 압력 강하, 연결 요구 사항 및 적용 가능한 승인 표준을 제공합니다.
스테인리스 판 및 덮개 판; 99.99% 구리 놋쇠로 만드는 물자; 그려진 탄소 강철 외부 구조
정격 크기는 흐름율, 인레트 및 출구 온도, 허용 압력 강하, 디자인 압력 및 유동성 재산을 사용하여 열 계산에 의해 확인됩니다.
제품 설명서
제품 범위 참고를 위한 출판된 카탈로그를 사용하십시오. 최종 치수, 등급 및 재료는 선택한 모델 및 운영 의무에 대해 확인됩니다.
