SEMI 용접된 PHE 기술 정보
개방형 이차 측을 가진 용접한 냉각제 회로를 요구하는 암모니아 냉각과 의무를 위해 설계되는 Serviceable 카세트 판 열교환기.
작업 원리

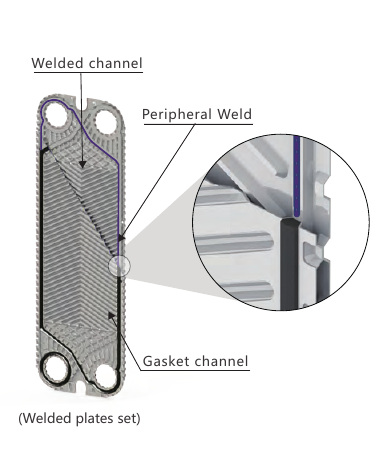

Adjacent 골판지 판은 카세트로 perimeter 용접됩니다. 용접된 수로를 통해서 암모니아 또는 다른 중요한 매체 교류는, 카세트 사이 틈막이로 한 수로를 통해서 이차 액체 여행 도중. 링 개스킷은 카세트 포트 및 필드 개스킷을 밀봉하여 개방 가능한 서비스 측면을 밀봉합니다.
공학 설명
제품 이미지는 기술적인 상황에 따라서 구매자 및 엔지니어로 결합됩니다 건축, 교류 경로 및 윤곽을 다만 외부 이해하.
각 카세트는 지속적인 주변 용접에 의해 밀봉됩니다. 냉각제는 용접한 수로 안쪽에 남아 있고, 이차 액체는 카세트 사이 틈막이로 한 수로를 통해서 흐릅니다.

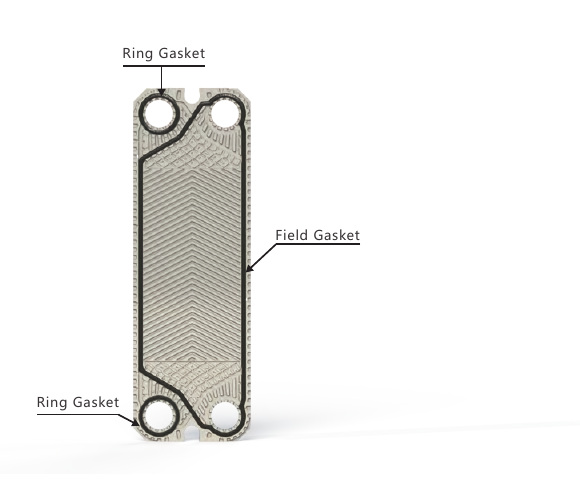

반지 틈막이는 용접된 카세트 항구를 밀봉합니다. 현장 개스킷 씰 및 서비스 측면 흐름을 지시, 검사 및 청소에 대 한 열 수 있도록 플레이트 팩을 허용.
모형 & 기술적인 자료

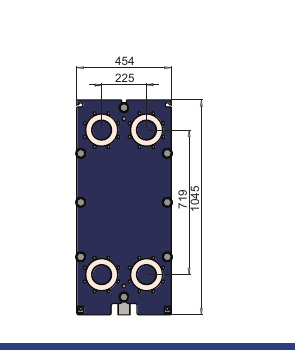

한 눈에 회로 배열과 전반적인 차원을 비교하고, 그 후에 그것의 제품 전망, 차원 그림 및 기술적인 요약을 위한 제품 크기를 엽니다.

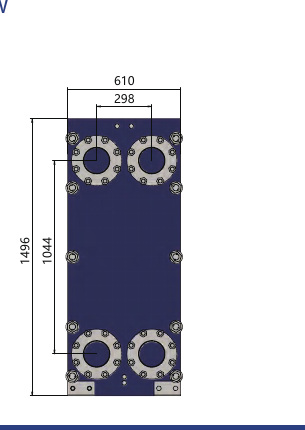

| 모델 플랫폼 | 폭 (mm) | 고도 (mm) | 최대. 압력 (bar) | 최대. 교류 (m³/h) | 무료 채널 (mm) | 판 지역 (m²) | 의 의 의 |
|---|---|---|---|---|---|---|---|

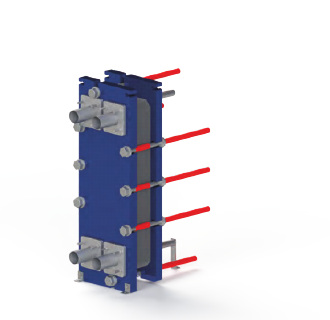

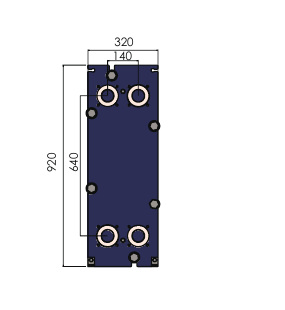

| BH60HW | 320 mm | 920 mm | 틈막이 측 16/용접된 측 25 | 54 | 3 | 0.15 | 자주 묻는 질문 |

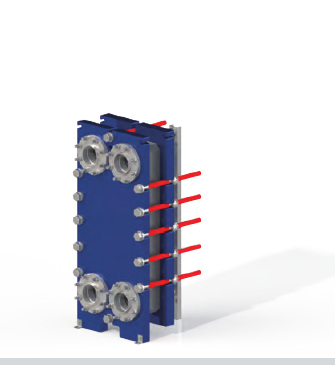

| BH100BW | 454 mm | 1,045 mm | 틈막이 측 16/용접된 측 25 | 180 | 2.5 | 0.24 | 자주 묻는 질문 |

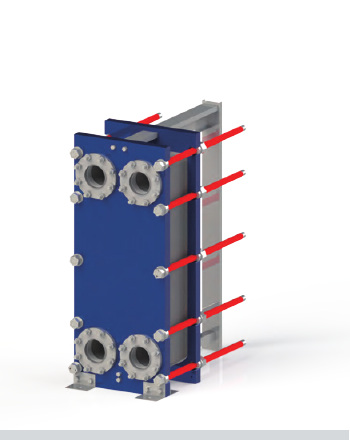

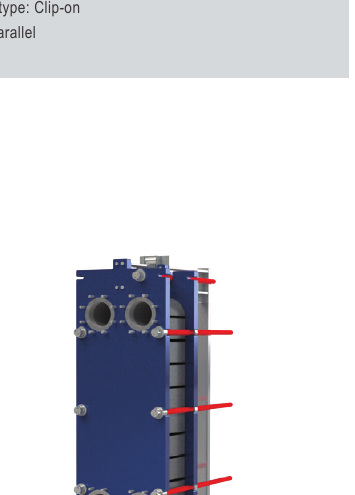

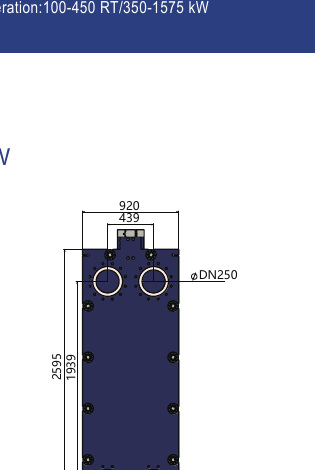

| BH150BW | 610 mm | 1,496 mm | 틈막이 측 16/용접된 측 25 | 290 | 2.5 | 0.47 | 자주 묻는 질문 |
| BH200HW | 920 mm | 2,595 mm | 틈막이 측 16/용접된 측 25 | 2,430 | 4.1 | 0.83 | 자주 묻는 질문 |
HEXNOVAS 반 용접 판 열교환기 플랫폼 자료. 냉각제 측 수로는 서비스 측이 가스켓과 열릴 수 있는 동안 perimeter 용접됩니다. 최종 카세트 조사, 연결 배열 및 냉각 수용량은 열 의무에서 확인됩니다.
차원은 참고를 위해서만 입니다. 최종 치수는 승인 된 주문 도면에 따라 다릅니다. HEXNOVAS는 최종 해석의 권리를 보유합니다.
모델 세부 정보
HEXNOVAS 반용접 판형 열교환기
차원은 참고를 위해서만 입니다. 최종 치수는 승인 된 주문 도면에 따라 다릅니다. HEXNOVAS는 최종 해석의 권리를 보유합니다.
주문 모델 선택모델 세부 정보
HEXNOVAS 반용접 판형 열교환기
차원은 참고를 위해서만 입니다. 최종 치수는 승인 된 주문 도면에 따라 다릅니다. HEXNOVAS는 최종 해석의 권리를 보유합니다.
주문 모델 선택모델 세부 정보
HEXNOVAS 반용접 판형 열교환기
차원은 참고를 위해서만 입니다. 최종 치수는 승인 된 주문 도면에 따라 다릅니다. HEXNOVAS는 최종 해석의 권리를 보유합니다.
주문 모델 선택모델 세부 정보
HEXNOVAS 반용접 판형 열교환기
차원은 참고를 위해서만 입니다. 최종 치수는 승인 된 주문 도면에 따라 다릅니다. HEXNOVAS는 최종 해석의 권리를 보유합니다.
주문 모델 선택왜 이 기술
제품 구성
일반 용도
선택사항
냉각제, 증발 또는 집광 의무, 이차 유체, 용량, 유량, 입구 및 출구 조건, 설계 압력, 허용 압력 강하, 연결 크기 및 적용 가능한 냉각 표준을 제공 합니다.
자주 묻는 질문
Adjacent 골판지 판은 카세트로 perimeter 용접됩니다. 용접된 수로를 통해서 암모니아 또는 다른 중요한 매체 교류는, 카세트 사이 틈막이로 한 수로를 통해서 이차 액체 여행 도중. 링 개스킷은 카세트 포트 및 필드 개스킷을 밀봉하여 개방 가능한 서비스 측면을 밀봉합니다.
냉각제, 증발 또는 집광 의무, 이차 유체, 용량, 유량, 입구 및 출구 조건, 설계 압력, 허용 압력 강하, 연결 크기 및 적용 가능한 냉각 표준을 제공 합니다.
SS304, SS316L 또는 티타늄 열전달 판; NBR, EPDM 또는 FKM 분야 틈막이; CR 또는 EPDM 링 가스켓
정격 크기는 흐름율, 인레트 및 출구 온도, 허용 압력 강하, 디자인 압력 및 유동성 재산을 사용하여 열 계산에 의해 확인됩니다.
제품 설명서
제품 범위 참고를 위한 출판된 카탈로그를 사용하십시오. 최종 치수, 등급 및 재료는 선택한 모델 및 운영 의무에 대해 확인됩니다.
