Dichtungsprüfung und Fertigungskontrolle in Plattenwärmetauschern

Dichtungsprüfung und Fertigungskontrolle in Dichtungsplatten-Wärmetauschern (GPHE)

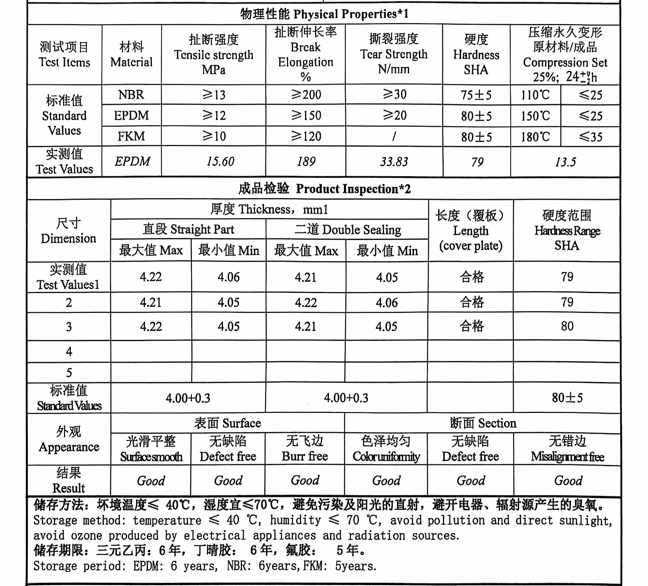

Mechanische Eigenschaften in einem Dichtungszertifikat sind nicht nur Prüfnummern. Sie spiegeln direkt die Compoundierungsqualität, die Füllstoffdispersion, die Vulkanisationsgenauigkeit und die Formpräzision wider, die alle die langfristige Dichtsicherheit bestimmen.

Warum Dichtungszuverlässigkeit die GPHE-Dichtleistung bestimmt

In Plattenwärmetauschern bestimmt die Zuverlässigkeit der Dichtung direkt die Dichtleistung, die Betriebssicherheit und die Lebensdauer.Während EPDM, NBR und FKM üblicherweise auf der Grundlage von Temperatur und chemischer Kompatibilität ausgewählt werden, hängt die Langzeitleistung gleichermaßen von der Fertigungskontrolle ab.

1. Mechanische Haupteigenschaften und ihre Herstellungskorrelation

Die Zugfestigkeit misst die maximale Belastung, die ein Dichtungsmaterial vor dem Versagen aushalten kann.

• Basispolymerqualität (EPDM/NBR/FKM-Qualität)
• Ruß und verstärkender Füllstoffgehalt
• Einheitlichkeit beim Mischen
• Vulkanisationstemperatur und -zeit

Unterhärtung reduziert Vernetzungsdichte → Zugtropfen und elastische Erholung schwächt sich ab. Überhärtung macht Gummi spröde → Mikrorisse können sich bilden.

Dehnung zeigt Materialflexibilität und Fähigkeit, Verformungen unter Kompression und thermischem Zyklus aufzunehmen.

• Vernetzungsdichte
• Weichmacherformulierung
• Füllmenge

Geringe Dehnung signalisiert oft eine Überhärtung oder eine übermäßige Füllbelastung. Eine zu hohe Dehnung kann auf eine unzureichende Aushärtung und eine geringe strukturelle Integrität hinweisen.

Die Reißfestigkeit bestimmt die Rissausbreitungsbeständigkeit, insbesondere entlang von Dichtungsnuten.

• Einheitlichkeit der Polymerketten
• Füllstoffdispersion
• Formdruck
• Präzision der Formkante

Unzureichender Pressdruck oder ungleichmäßige Füllerverteilung können Mikro-Voids erzeugen, die die Reißfestigkeit schwächen - entscheidend für GPHE-Dichtungen mit hoher Kompression.

Die Härte bestimmt das Druckverhalten und die Dichtkraft.

• Füllerverhältnis
• Dosierung von Schwefel/Härter
• Vernetzungsdichteregelung

Wenn die Härte zu hoch ist, passen sich Dichtungen möglicherweise nicht den Plattenoberflächen an. Wenn zu niedrig, übermäßige Kompression und vorzeitige Verformung auftreten können.

Das Kompressionsset misst die bleibende Verformung nach Kompression und Wärmeeinwirkung – einer der besten Indikatoren für die langfristige Dichtleistung.

• Gleichförmigkeit der Vulkanisation
• Crosslink Netzwerkstruktur
• Wärmealterungsbeständigkeit
• Stabilität der Polymerformulierung

Niedriges Druckverformungsset sorgt für langfristige Dichtigkeit, stabilen Anpressdruck und reduziertes Leckagerisiko – oft entscheidender als Zugfestigkeit im realen Betrieb.

2. Dimensionsstabilität und Formgebungskontrolle

Über die mechanische Prüfung hinaus müssen die fertigen Dichtungsabmessungen streng kontrolliert werden.

• Präzision der Form
• Einspritzdruck
• Materialflussverhalten
• Temperaturstabilität während der Härtung

Die Dickenvariation beeinflusst direkt die Kompressionsverteilung, die Dichtgleichförmigkeit und das Plattenlastgleichgewicht. Selbst kleine Inkonsistenzen können zu lokalisierten Leckagen oder ungleichmäßigen Spannungen führen.

3. Oberflächen- und Schnittqualität

Visuelle und geschnittene Inspektion sorgt für eine glatte Oberflächengüte, keine Grate, keine Fehlausrichtung und eine gleichmäßige Färbung.

• Schimmelkontamination
• Temperaturschwankungen
• Unsachgemäße Entformung
• Inkonsistente Mischung

Obwohl einfach, beeinflusst die Oberflächenqualität die Zuverlässigkeit der Siegelung in der Frühphase und das Leckagerisiko beim Erststart erheblich.

4. Materialvergleich bei Wärmetauscherdichtungen

Die Materialauswahl sollte die Betriebstemperatur, die Fluidchemie, die CIP-Reinigungsverfahren und den Druckzyklus berücksichtigen. Eine korrekte Materialqualität kann jedoch eine schlechte Produktionskontrolle nicht kompensieren.

5. Warum Manufacturing Control wichtig ist

Mechanische Eigenschaften sind direkte Indikatoren der Produktionsdisziplin:

• Genauigkeit der Zusammensetzung der Verbindung
• Qualität der Füllstoffdispersion
• Vulkanisationsgenauigkeit
• Dimensionsgießsteuerung

Konsistente Parameter gewährleisten eine langfristige Dichtigkeit, eine reduzierte Wartungshäufigkeit, ein geringeres Leckagerisiko und eine verbesserte Zuverlässigkeit der Ausrüstung.

Schlussfolgerung

In Anwendungen mit Wärmeaustauschern für Dichtungsplatten hängt die Leistung der Dichtung nicht nur von der Materialart ab, sondern auch von der Integrität des Herstellungsprozesses. Zugfestigkeit, Dehnung, Reißfestigkeit, Härte und Druckverformungsrest sind miteinander verbundene Eigenschaften, die von der Rezepturkontrolle, der Härtungsgenauigkeit und der Formpräzision bestimmt werden.

Richtig kontrollierte Produktion gewährleistet:

• Stabile Dichtungsleistung
• Beständigkeit gegen thermische und mechanische Beanspruchung
• Verlängerte Lebensdauer
• Reduziertes operationelles Risiko

Häufig gestellte Fragen (FAQ)

Plattenwärmetauscher Dichtungsprüfung & Qualitätskontrolle

Die kritischste Eigenschaft ist der Verdichtungssatz, insbesondere für die langfristige Dichtsicherheit. Niedriges Kompressionsset hält die elastische Erholung nach Kompression und Temperatureinwirkung aufrecht, wodurch das Leckagerisiko verringert wird.

Die Zugfestigkeit spiegelt die Materialintegrität und die Reißfestigkeit während der Installation und des Betriebs wider. Es muss mit Dehnung und Härte ausgeglichen werden, um sowohl Haltbarkeit als auch Dichtflexibilität zu gewährleisten.

Die Vulkanisation bestimmt die Vernetzungsdichte. Unterhärtung führt zu geringer Festigkeit und schlechter Erholung; Überhärtung verursacht Sprödigkeit und Rissbildung. Die richtige Zeit-/Temperaturregelung stabilisiert die mechanischen Eigenschaften.

Die Härte (Shore A) steuert das Druckverhalten und die Dichtkraft. Zu hoch = schlechte Konformität; zu niedrig = übermäßige Kompression und vorzeitige Verformung. Ausgewogene Härte sorgt für eine gleichmäßige Abdichtung.

Häufige Ursachen sind Materialunverträglichkeit, schlechte Vulkanisationskontrolle, übermäßiger Druckverformungsrest, Formfehler und thermische / Druckwechselermüdung. Viele Fehler sind mit der Fertigungskontrolle und nicht nur mit dem Material allein verbunden.

Kleine Dickeninkonsistenzen verursachen ungleichmäßige Kompressionsverteilung, lokalisierte Leckage und Plattenfehlausrichtung. Präzisionsgießen und strenge Dimensionskontrolle sind für eine stabile Leistung unerlässlich.

Intervalle hängen von Betriebstemperatur, chemischer Exposition, Druckzyklusfrequenz und Kompressionssatzverhalten ab. Bei hohen Temperaturen oder aggressiven Bedingungen wird eine Inspektion während der planmäßigen Wartung empfohlen.

Nicht unbedingt. EPDM ist stark für Wasser/Dampf; NBR ist besser für ölbasierte Flüssigkeiten; FKM wird für aggressive chemische Umgebungen bevorzugt. Die Auswahl muss den Betriebsbedingungen entsprechen.

Oberflächendefekte (Grate, Verformungsfehler) können zu anfänglichen Leckagen, Spannungskonzentration und früher Rissausbreitung führen. Die visuelle Inspektion ist einfach, aber entscheidend für die Qualitätssicherung.
