Moderne Rechenzentren sind Energiesysteme. Wärmetauscher fungieren als thermische Schnittstelle zwischen IT-Flüssigkeitsschleifen, Anlagenwasser, kostenlosen Kühlgeräten und Abwärmewiederverwendungsnetzen.

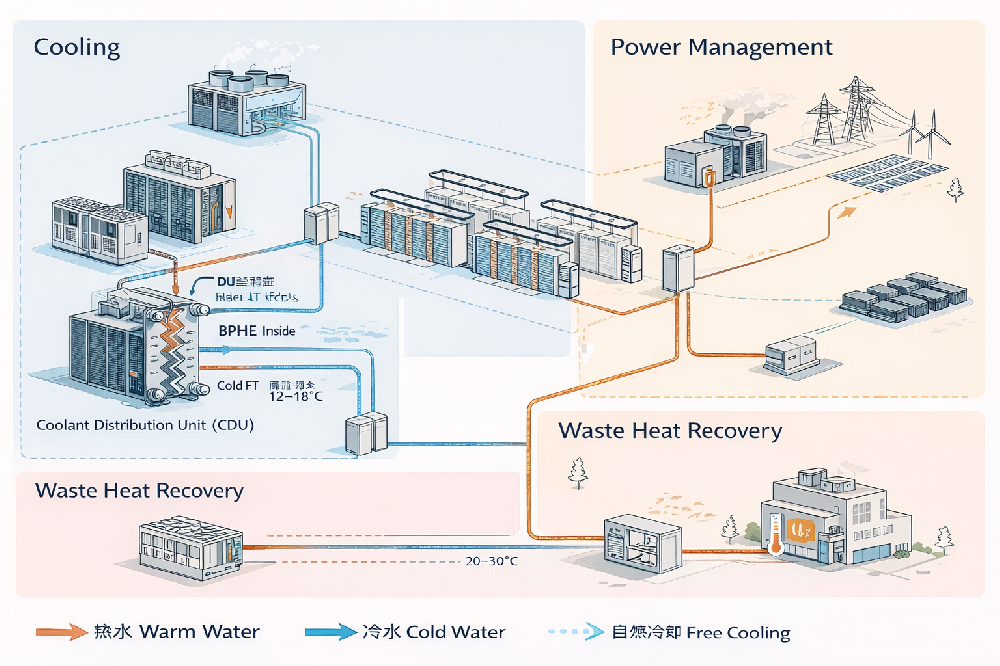

Moderne Rechenzentren sind keine einfachen Serverräume mehr. Sie sind komplexe Energiesysteme, die Kühlung, Energiemanagement und Abwärmerückgewinnung integrieren. Wie im Systemdiagramm dargestellt, bilden Wärmetauscher die zentrale thermische Schnittstelle zwischen IT-Ausrüstung und externer Energieinfrastruktur.

Anstatt als isolierte Komponenten zu fungieren, arbeiten Wärmetauscher als Wärmebrücken und verbinden interne Flüssigkeitskühlkreisläufe mit Wassersystemen, freien Kühleinheiten und Wärmewiederverwendungsnetzen.

1) Kühlsystem — BPHE (Bloted Plate Heat Exchanger) innerhalb der CDU

In der Kühlstrecke befinden sich Wärmetauscher im Inneren der Kühlmittelverteilungseinheit (CDU). Die BPHE trennt zwei unabhängige Schaltungen:

• IT Kühlmittelkreislauf (direkt mit Servern verbunden)
• Anlagenwasserkreislauf (gekühltes Wasser oder Kühlwasser)

Das BPHE überträgt Wärme von Serverflüssigkeit zu Gebäudewasser, ohne Flüssigkeiten zu mischen.

Typische Parameter

• IT-Schleifeneingang: 30-45°C
• IT-Loop-Ausgang: 20-30 °C
• Kühlleistung pro BPHE: 200–1500 kW
• Auslegungsdruck: 10-25 bar
• Anflugtemperatur: 2–4 K

Hier sorgt der Wärmetauscher für einen stabilen Serverbetrieb, eine elektrische Isolation und eine hohe Wärmeübertragungseffizienz auf kompaktem Raum.

2) Freie Kühlung — Wärmetauscher als Umweltschnittstelle

In der freien Kühlstrecke verbinden Wärmetauscher interne Kühlkreisläufe mit Trockenkühlern, Kühltürmen oder Umgebungswasserquellen. Anstatt Kühler zu verwenden, verwendet das System Außenluft oder Wasser direkt.

Typischer Betrieb

• Kaltwassertemperatur: 12-18°C
• Kostenloses Kühlfenster: 40–70% der jährlichen Betriebsstunden
• Energieeinsparung: 15–30 %

In diesem Szenario wird der Wärmetauscher zur Grenze zwischen dem Rechenzentrum und der natürlichen Umgebung.

3) Abwärmerückgewinnung — Wärmetauscher als Energieexportgerät

Der untere Teil des Diagramms zeigt, wie Wärmetauscher die Wiederverwendung von Abwärme ermöglichen. Wiedergewonnenes Warmwasser wird in Bürogebäude, Fernwärmesysteme oder in häusliche Warmwassernetze überführt.

Typische Wärmerückgewinnungsparameter

• Warmwassertemperatur: 30-55°C
• Jährliche Wiederverwendungszeit: 6000–8000 Stunden
• CO₂-Reduktion: bis zu 40 %

In dieser Rolle verwandelt der Wärmetauscher das Rechenzentrum vom reinen Energieverbraucher in einen Energieversorger.

Technische Schlussfolgerung

Von der Kühlung über die freie Kühlung bis hin zur Wärmerückgewinnung sind Wärmetauscher keine Hilfsgeräte mehr. Sie handeln als:

• Thermische Schnittstellen
• Energieübertragungsknotenpunkte
• Systemintegrationskomponenten

In Rechenzentren der nächsten Generation sind Wärmetauscher nicht nur Teil des Kühlsystems – sie sind die Kerninfrastruktur für das digitale Energiemanagement.

FAQ - Wärmeaustauscher in Rechenzentren

Innerhalb einer Kühlmittelverteilungseinheit (CDU) ist der am häufigsten verwendete Typ ein Brazed Plate Heat Exchanger (BPHE).

Gründe:

• Kompakte Größe für Rack-Level- oder Room-Level-Integration
• Hoher Wärmeübergangskoeffizient
• Niedrige Anflugtemperatur (2–4 K)
• Hochdruckfähigkeit (10-25 bar typisch)
• Kein Leckagerisiko bei Dichtungen

Für höhere Kapazitäten (über ~ 1,5 MW) können gedichtete Plattenwärmetauscher (GPHE) oder Platten-Schale-Wärmetauscher (PSHE) verwendet werden.

Ein Gasketed Plate Heat Exchanger (GPHE) wird typischerweise verwendet, wenn:

• Kühlleistung größer als 1–2 MW
• Wartungszugänglichkeit erforderlich
• Wasserqualität kann mechanische Reinigung erfordern
• Langfristige Serviceability ist entscheidend

GPHE-Einheiten ermöglichen die Plattenentfernung und -reinigung und sind damit für große zentrale Anlagen geeignet.

Ja, aber seltener. Sie werden verwendet, wenn:

• Es wird eine extrem hohe Zuverlässigkeit gefordert
• Wasserqualität ist schlecht
• Fouling-Risiko ist hoch
• Es gibt sehr große Durchflussmengen

Sie haben jedoch typischerweise einen größeren Fußabdruck, eine geringere Effizienz gegenüber Platten und höhere Annäherungstemperaturen.

Für moderne Hochdichte-Rechenzentren sind Plattenwärmetauscher im Allgemeinen bevorzugt.

Allgemeine Optionen:

• GPHE — am häufigsten für die gebäudeseitige Integration
• BPHE — für modulare oder kleinere Systeme
• Geschweißte Platte — für höhere Druck- oder Glykolkonzentration

Die Auswahl hängt von der Wasserchemie, der Wartungsstrategie, der Anflugtemperatur und der Kapazität ab.

• GPHE / PSHE für Fernwärmeintegration
• Plate-and-shell für höhere Drucknetze
• Doppelwandaustauscher, wenn Trennsicherheit erforderlich ist

Beim Export von Wärme in Fernwärmesysteme kann der Auslegungsdruck 16-25 bar überschreiten, was verstärkte Platten oder geschweißte Strukturen erfordert.

• Sehr hohe Wärmeübertragungseffizienz
• Niedrige Anflugtemperatur (kritisch für die Flüssigkeitskühlung)
• Kompaktes Fußabdrücken
• Modulare Skalierbarkeit
• Geringere Kältemittel-/Kühlmittelfüllung
• Einfachere Integration mit Energierückgewinnungssystemen

Platten: 316L (am häufigsten), 304 (niedrige Korrosion), Titan (spezielles Wasser)

Hartlöten: Kupfer (Standard), Nickel (aggressive Flüssigkeiten)

Dichtungen (für GPHE): EPDM (Wasser), NBR (Öl), FKM (hohe Temperatur)

Effizientes Wärmetauscherdesign reduziert die Kühllast, verbessert das freie Kühlfenster, ermöglicht höhere Versorgungstemperaturen und unterstützt die Wiederverwendung von Abwärme - direkt senkt den Kühlenergieverbrauch und verbessert die PUE.

In flüssigkeitsgekühlten Rechenzentren ist der Wärmetauscher einer der Hauptfaktoren für die thermische Effizienz.

• Kühlleistung (kW oder MW)
• Anflugtemperatur
• Begrenzung des Druckabfalls
• Wasserchemie
• Zugang zu Instandhaltungsarbeiten
• Redundanzanforderungen
• Zukünftige Skalierbarkeit

Die richtige Dimensionierung ist entscheidend, da die Unterdimensionierung die Annäherungstemperatur erhöht, während die Überdimensionierung die Investitionskosten erhöht.

Doppelwandige Wärmetauscher können erforderlich sein, wenn:

• Risiko einer Kreuzkontamination
• Flüssigkeiten müssen absolut isoliert bleiben
• Compliance-Standards erfordern Leckerkennung

Sie bieten erhöhte Sicherheit, erhöhen aber Kosten und Fußabdruck.

Wärmeaustauscher für Kissenplatten in Rechenzentren

Werden Kissenplatten-Wärmetauscher in Rechenzentren eingesetzt? Ja - aber nicht typischerweise innerhalb von CDUs.

Kissenplatten-Wärmetauscher werden häufiger verwendet in:

• hintere Türwärmetauscher (RDHx)
• Tauchkühlbehälterwände
• Abwärmerückgewinnungsmodule
• Bauliche Kühlpaneele

Wo Kissenplatten aufgetragen werden

Typische Platzierung

• Hintertürkühlplatten: große Fläche, gleichmäßige Verteilung, niedriger Druckabfall
• Tauchbehälter: große geschweißte Platten, die in Behälterwände oder innere Kühlflächen integriert sind
• Wärmerückgewinnungskufen: Warmwasserübertragungsmodule mit großen flachen Wärmeübertragungsflächen

Warum Kissenplatten in CDUs nicht üblich sind

Wenn Kissenplatte die richtige Wahl ist

• Große flache Flächen sind verfügbar
• Strukturelle Integration ist notwendig
• Mäßige Wärmeflussdichte ist akzeptabel
• Völlig verschweißte Konstruktion ist bevorzugt
• Fouling-Toleranz ist notwendig

Engineering-Perspektive: In modernen KI-Rechenzentren mit hoher Dichte dominieren BPHE/GPHE CDU-Anwendungen; Kissenplatten tragen Rack-Level- und Tauchkühlstrukturen; für Fernwärmeexporte werden geschweißte Bleche oder Blechschalen verwendet.
