HEXNOVAS independently manufactures welded plate-and-block heat exchangers for Compabloc-type duties, including process heat recovery, condensation, reboiling and replacement projects. These are HEXNOVAS-engineered units, not Alfa Laval original products.
Lasergeschweißte Wellbleche bilden ein starres rechteckiges Plattenpaket innerhalb einer verschraubten Stahlschale. Die beiden Medien fließen durch abwechselnd gekreuzte oder Gegenstromkanäle und abnehmbare Seitenabdeckungen bieten direkten Zugang zu jeder Kanalgruppe.
Bauweise
Vollverschweißtes rechteckiges Plattenpaket mit abnehmbaren Seitenabdeckungen
Druckbereich des Standardmodells
Vollvakuum bis 32 bar
Temperaturbereich des Standardmodells
-40°C to 300°C
Engineered Operating envelope
Pressure and temperature limits require project-specific engineering confirmation
Strömungsanordnung
Querströmung oder verwirrte Mehrpassströmung
Einlass der Plattenpackung
Offener Kanal über die Plattenbreite, um stehende Zonen zu reduzieren und die Spülung zu unterstützen
Plattenschweißen
End-to-End-Laser-C-Schweißkonstruktion
Engineering erklärt
Sehen Sie, was im Inneren des Tauschers passiert.
Produktbilder werden mit dem technischen Kontext gepaart, so dass Käufer und Ingenieure die Konstruktion, den Flussweg und die Konfiguration verstehen können - nicht nur das Äußere.
01

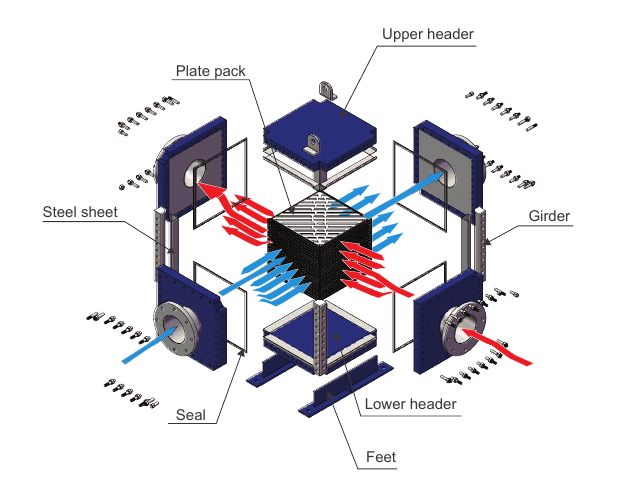

Zugängliche Schweißblockkonstruktion
Die Explosionsdarstellung kennzeichnet das vollständig geschweißte Plattenpaket, abnehmbare Seitenbleche, Kopfteile, Dichtungen, Träger und Stützfüße.
02

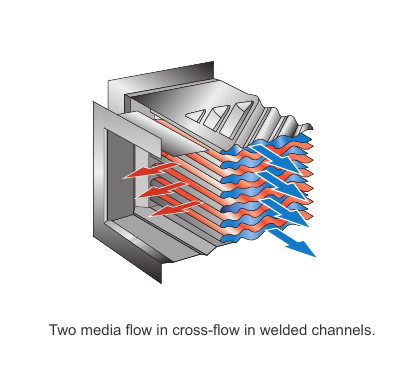

Querstromgeschweißte Kanäle
Die beiden Medien durchlaufen im Querstrom getrennte geschweißte Wellkanäle.
03

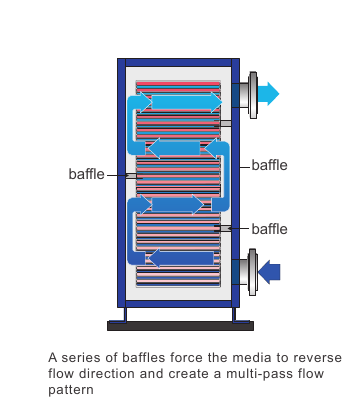

Verwirrte Mehrpaßanordnung
Interne Leitbleche kehren die Strömungsrichtung um, um das erforderliche Multipass-Muster zu erzeugen.
04

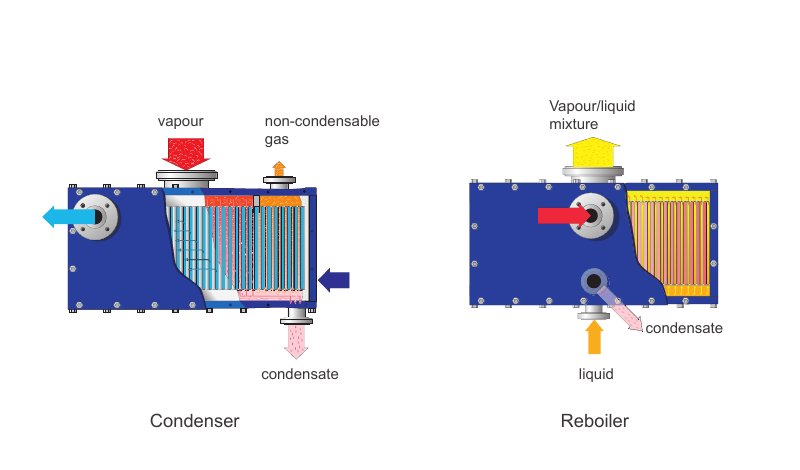

Aufheiz- und Aufheizarbeiten
Dedizierte Anordnungen verwalten Dampf-, nicht kondensierbare Gas-, Kondensat- und Flüssigkeitswege für den Phasenwechselbetrieb.
Working principle · 3D animation
Explore the flow inside the block.
360° interactive view: Drag the model to inspect it from every angle.
Four duty configurations. Follow the sequence from the assembled unit to the two separate circuits, or pause and rotate the model to examine the internal arrangement.
Conceptual 3D illustration. Nozzle positions, pass allocation, drainage and operating limits are confirmed for each project.
Modelle und technische Daten
Vergleichen Sie Modelle und veröffentlichte Spezifikationen.
Vergleichen Sie die Schaltungsanordnung und die Gesamtabmessungen auf einen Blick und öffnen Sie dann eine Produktgröße für die Produktansicht, die Dimensionszeichnung und die technische Zusammenfassung.
CP-series catalogue reference data, not an approved operating envelope. Dimensions are maximum envelope values A × A × B from the product brochure. Published pressure and temperature ranges must not be assumed to apply simultaneously or to a selected unit. Obtain project-specific engineering confirmation of pressure, temperature, materials, pass arrangement and nozzle design before selection.
Dimensionen dienen nur als Referenz. Die endgültigen Abmessungen unterliegen der genehmigten Auftragszeichnung. HEXNOVAS behält sich das Recht der endgültigen Auslegung vor.
Angaben zum Modell
CP15
HEXNOVAS Wärmetauscher vom Typ Compabloc

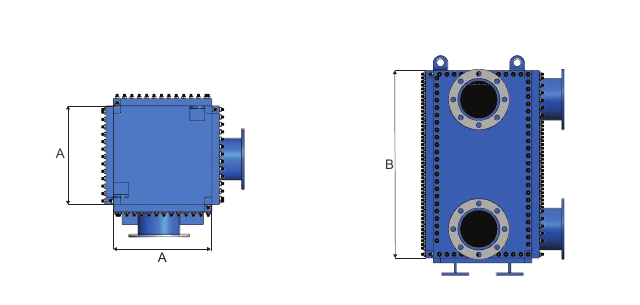

ProduktkonfigurationMaßzeichnung
Standarddruck (bar)
FV–32
Standardtemperaturbereich (°C)
-40–300
Größte Abmessungen (A × A × B)
280 × 280 × 540 mm
Plattenmaterialien
AISI 304L / 316L / Titan / Legierungen
Dichtungsmaterialien
Graphit/PTF
Bauweise
Vollgeschweißtes Plattenpaket mit abnehmbaren Seitenabdeckungen
Durchflussmuster
Querströmung; Mehrfachpass-Anordnungen verfügbar
Veröffentlichtes Material
AISI 304L / 316L, Titan, 904L, 254 SMO und Legierungsoptionen
Dimensionen dienen nur als Referenz. Die endgültigen Abmessungen unterliegen der genehmigten Auftragszeichnung. HEXNOVAS behält sich das Recht der endgültigen Auslegung vor.
Vollgeschweißtes Plattenpaket mit abnehmbaren Seitenabdeckungen
Durchflussmuster
Querströmung; Mehrfachpass-Anordnungen verfügbar
Veröffentlichtes Material
AISI 304L / 316L, Titan, 904L, 254 SMO und Legierungsoptionen
Dimensionen dienen nur als Referenz. Die endgültigen Abmessungen unterliegen der genehmigten Auftragszeichnung. HEXNOVAS behält sich das Recht der endgültigen Auslegung vor.
Vollgeschweißtes Plattenpaket mit abnehmbaren Seitenabdeckungen
Durchflussmuster
Querströmung; Mehrfachpass-Anordnungen verfügbar
Veröffentlichtes Material
AISI 304L / 316L, Titan, 904L, 254 SMO und Legierungsoptionen
Dimensionen dienen nur als Referenz. Die endgültigen Abmessungen unterliegen der genehmigten Auftragszeichnung. HEXNOVAS behält sich das Recht der endgültigen Auslegung vor.
Vollgeschweißtes Plattenpaket mit abnehmbaren Seitenabdeckungen
Durchflussmuster
Querströmung; Mehrfachpass-Anordnungen verfügbar
Veröffentlichtes Material
AISI 304L / 316L, Titan, 904L, 254 SMO und Legierungsoptionen
Dimensionen dienen nur als Referenz. Die endgültigen Abmessungen unterliegen der genehmigten Auftragszeichnung. HEXNOVAS behält sich das Recht der endgültigen Auslegung vor.
Vollgeschweißtes Plattenpaket mit abnehmbaren Seitenabdeckungen
Durchflussmuster
Querströmung; Mehrfachpass-Anordnungen verfügbar
Veröffentlichtes Material
AISI 304L / 316L, Titan, 904L, 254 SMO und Legierungsoptionen
Dimensionen dienen nur als Referenz. Die endgültigen Abmessungen unterliegen der genehmigten Auftragszeichnung. HEXNOVAS behält sich das Recht der endgültigen Auslegung vor.
Vollgeschweißtes Plattenpaket mit abnehmbaren Seitenabdeckungen
Durchflussmuster
Querströmung; Mehrfachpass-Anordnungen verfügbar
Veröffentlichtes Material
AISI 304L / 316L, Titan, 904L, 254 SMO und Legierungsoptionen
Dimensionen dienen nur als Referenz. Die endgültigen Abmessungen unterliegen der genehmigten Auftragszeichnung. HEXNOVAS behält sich das Recht der endgültigen Auslegung vor.
Vollgeschweißtes Plattenpaket mit abnehmbaren Seitenabdeckungen
Durchflussmuster
Querströmung; Mehrfachpass-Anordnungen verfügbar
Veröffentlichtes Material
AISI 304L / 316L, Titan, 904L, 254 SMO und Legierungsoptionen
Dimensionen dienen nur als Referenz. Die endgültigen Abmessungen unterliegen der genehmigten Auftragszeichnung. HEXNOVAS behält sich das Recht der endgültigen Auslegung vor.
Finden Sie BLOC-Modelle und veröffentlichte Dimensionen.
Durchsuchen Sie Alfa Laval Compabloc und alte GEA / aktuelle Kelvion K°Bloc Modellfamilien und verwenden Sie dann den veröffentlichten Umschlag als Ausgangspunkt für eine HEXNOVAS-Ersatzüberprüfung.
Entwickelt um Leistung, Integrität und Serviceability.
Compact welded construction; footprint savings require a comparison of project-specific layouts
Vollverschweißte Prozesskanäle ohne Zwischenplattendichtungen
Abnehmbare Seitenabdeckungen bieten Zugang für CIP, Inspektion und mechanische Reinigung
Geringfügige Verschmutzung, zuverlässige Flüssigkeitsabscheidung und Mehrzweckbetrieb
Engineered Konfigurationen für erhöhten Druck und Temperatur verfügbar
Produktkonfiguration
Struktur und Materialoptionen.
Verfügbare Konfiguration
CP15 bis CP120 Modellreihe
Querstromgeschweißte Kanäle
Verwirrte Mehrpassströmungsanordnungen
Kondensator- und Reboilerkonfigurationen
Vertikale oder horizontale Installation
Seitenzugang für mechanische Reinigung oder CIP
Materialoptionen
AISI 304L / 316L
Titan und Titanpalladium
254 SMO und 904L
Hastelloy C276 / C22
Dichtungen aus Graphit oder PTFE
Typische Anwendungen
Wo dieser Tauscher passt.
01
Öl und Gas: TEG und Amin-System Wärmerückgewinnung, Kühlung, Kondensation und Wiederaufkochen
02
Raffinerien: Destillation Kopfkondensation, H2S und Sauerwasser Strippen, Dampferzeugung und Rohvorwärmung
03
Kohlenwasserstoffverarbeitung: Primärchemikalien, Polymere, Lösungsmittel, Farben und Beschichtungen
04
Pharmazeutische und Spezialchemikalien: hygienische Kondensation und Lösungsmittelrückgewinnung
05
Herstellung von Koksöfen, Chloralkali, Düngemitteln, Wasserstoffperoxid und Ammoniumnitrat
06
Extraktion von Bergbaulösungsmitteln und Desodorierung von Pflanzenöl
Ein Austauschprojekt für Compabloc-Bauarten prüfen
HEXNOVAS liefert eigene Anlagen für Aufgaben nach dem Compabloc-Prinzip. Senden Sie Durchflüsse, Temperaturen, zulässige Druckverluste, Mediendaten, Stutzenzeichnungen und Einbaumaße. Wärmeleistung, Werkstoffe, Reinigungszugang und mechanische Passung müssen für jedes Projekt bestätigt werden.
For replacement assessment, provide the original model, nameplate, GA drawing, media, flow rates, inlet/outlet temperatures, operating and design pressures, allowable pressure drop, connection sizes and installation space. Confirm materials, pass arrangement and cleaning access. Performance, dimensions and mechanical fit require project-specific verification.
Häufig gestellte Fragen
Wichtige Fragen vor der Produktauswahl.
How does a Compabloc-type heat exchanger work?
A fully welded corrugated plate pack creates separate hot and cold channels. The media pass through crossed or multi-pass flow paths, while removable side covers provide access for inspection, cleaning and maintenance.
Does HEXNOVAS manufacture the original Alfa Laval Compabloc product?
No. HEXNOVAS manufactures its own welded plate-and-block heat exchangers for Compabloc-type duties. Each unit is selected and engineered by HEXNOVAS; it is not an Alfa Laval original product.
What information is needed for a Compabloc replacement or alternative?
Provide both-side fluids, flow rates, inlet and outlet temperatures, allowable pressure drop, design pressure and temperature, fouling risk, material requirements, nozzle drawings and installation dimensions. Thermal performance and mechanical fit are confirmed for each project.
Can a Compabloc-type heat exchanger be mechanically cleaned?
Yes. The welded plate pack remains sealed, while removable side covers can provide direct access to the channel groups for inspection, mechanical cleaning or clean-in-place procedures.
Can Compabloc-type units handle high temperature or pressure?
Standard and engineered pressure-temperature envelopes depend on the model, plate material, cover design, seals and applicable code. HEXNOVAS confirms the allowable limits against the complete operating and design conditions.
Produktdokumentation
Katalog und technische Downloads.
Verwenden Sie den veröffentlichten Katalog als Produktsortiment-Referenz. Endabmessungen, Bewertungen und Materialien werden für das ausgewählte Modell und die Betriebspflicht bestätigt.
