Verfügbare Konfiguration
- Flüssig-Flüssig-Spiralaustauscher
- Dampfkondensator und ausgewählte Gasabgaben
- Abnehmbare oder geschweißte Abdeckvorrichtungen
- Horizontale oder vertikale Projektlayouts
SPIRIUM Technologie
Spiralwärmetauscher
Vollnahtgeschweißte Einkanal-Wärmetauscher für Verschmutzungsflüssigkeiten, Schlamm, Schlämme, viskose Medien und industrielle Wärmerückgewinnung.
HEXNOVAS WORKSHOPSpiralplattenwärmetauscherherstellung
01 / 03Arbeitsprinzip
Wie die Technologie Wärme überträgt.
Zwei Metallplatten werden in separate konzentrische Spiralkanäle eingerollt. Das eine Fluid strömt von der Mitte nach außen, während das zweite Gegenströmen im benachbarten Kanal erfolgt. Jedes Medium folgt einem kontinuierlichen Weg, so dass eine lokale Einschränkung die Geschwindigkeit erhöht, anstatt den Fluss zuzulassen, um den beschmutzten Bereich zu umgehen.
- Wärmeübertragungsfläche
- Typischerweise 1–500 m² pro Einheit
- Kanalabstand
- Typischerweise 5–38 mm
- Auslegungsdruck
- Vollvakuum bis 40 Barg, konfigurationsabhängig
- Auslegungstemperatur
- -100°C bis 400°C, konfigurationsabhängig
- Plattendicke
- Typischerweise 2,0-6,3 mm
- Schalendurchmesser
- Bis ca. 2500 mm
Engineering erklärt
Sehen Sie, was im Inneren des Tauschers passiert.
Produktbilder werden mit dem technischen Kontext gepaart, so dass Käufer und Ingenieure die Konstruktion, den Flussweg und die Konfiguration verstehen können - nicht nur das Äußere.

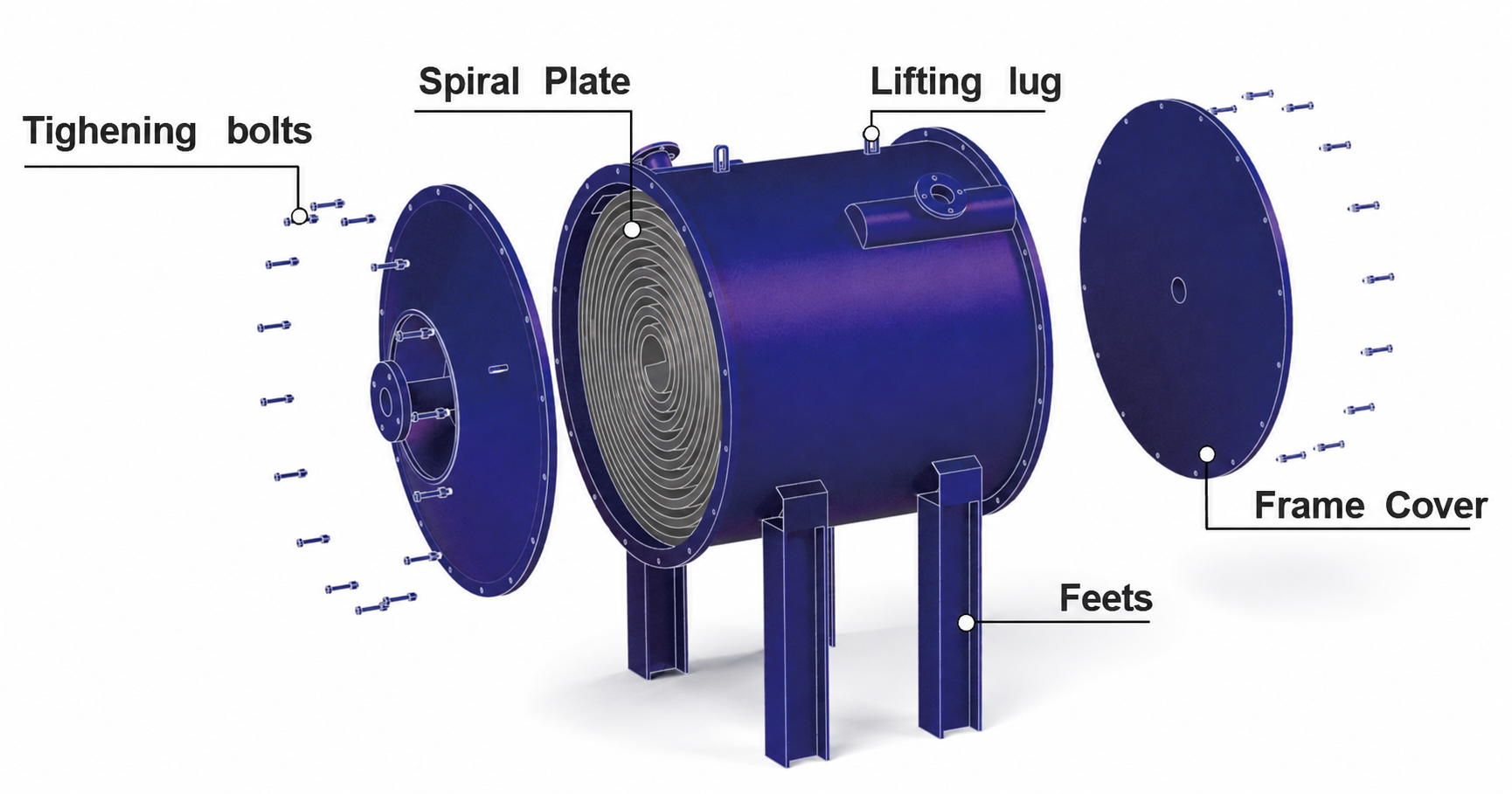

Ein robuster, brauchbarer Spiralkern
Der geschweißte Spiralkern erzeugt zwei isolierte durchgehende Kanäle. Abdeckungen, Düsen und Stützen sind auf Druck, Reinigungszugang und Installationsanforderungen ausgerichtet.

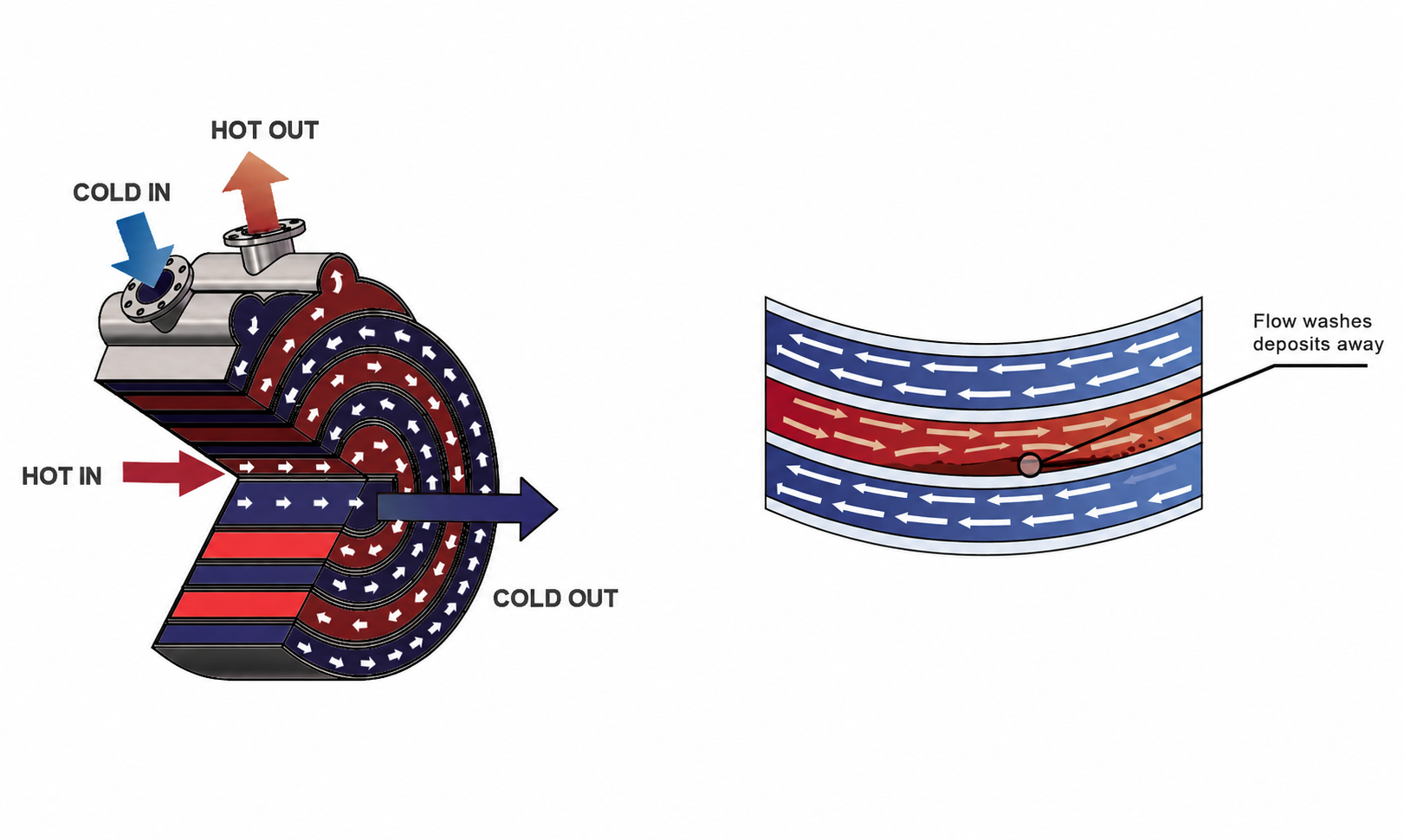

Einkanaliger Gegenstromfluss
Heiße und kalte Medien wandern in entgegengesetzte Richtungen durch benachbarte Spiralkanäle. Der einzelne Weg hält die Geschwindigkeit aufrecht und reduziert stagnierende Zonen im Fouling-Service.
Spiralkernherstellung
Ein echter geschweißter Spiralkern, der während der Herstellung gezeigt wird, bevor der abnehmbare Deckel und die endgültige Außenveredelung abgeschlossen sind.
Kontrolliertes Schweißen und Veredeln
Die Werkstattfertigung wird rund um die Spiralkanalgeometrie, Anschlüsse und vereinbarte Inspektionsanforderungen abgeschlossen.
Komplettierte Einheit aus nicht rostendem Stahl
Ein fertiger Edelstahl-Spiralwärmetauscher mit seiner Spiralkanalseite, Schale, Träger und Prozessanschlüssen sichtbar.
Produktionsfertige Ausrüstung
Abgeschlossene vertikale Einheiten zeigen die Palette der projektspezifischen Gefäß-, Düsen- und Unterstützungsanordnungen.
Warum diese Technologie
Entwickelt um Leistung, Integrität und Serviceability.
- Ein kontinuierlicher Kanal minimiert Bypass und Fehlverteilung
- Lokale Geschwindigkeitserhöhung erzeugt einen natürlichen Selbstreinigungseffekt
- Gegenstromströmung unterstützt nahe Temperaturansätze
- Abnehmbare Abdeckungskonfigurationen bieten mechanischen Reinigungszugang
Produktkonfiguration
Struktur und Materialoptionen.
Materialoptionen
- Kohlenstoffstahl, SS304 und SS316L
- Duplex 2205, 904L, 254 SMO und AL6XN
- Titan und Nickellegierungen nach Korrosionsprüfung
Typische Anwendungen
Wo dieser Tauscher passt.
Abwasser- und Schlammheizung
Rückgewinnung von chemischen und petrochemischen Prozessen
Zellstoff, Papier und faserförmige Flüssigkeiten
Speiseöl, Bergbauschlamm und Dampfkondensation
Angaben zur Auswahl
Was unsere Ingenieure von Ihnen brauchen.
Geben Sie sowohl Fluidzusammensetzungen als auch Durchflussraten, Eintritts- und Austrittstemperaturen, zulässigen Druckabfall, Viskosität, Feststoff- oder Fasergehalt, Partikelgröße, Verschmutzungsneigung, Reinigungsmethode, Designbedingungen und Materialanforderungen an.
Häufig gestellte Fragen
Wichtige Fragen vor der Produktauswahl.
Wie funktioniert Spiralwärmetauscher Arbeit?
Zwei Metallplatten werden in separate konzentrische Spiralkanäle eingerollt. Das eine Fluid strömt von der Mitte nach außen, während das zweite Gegenströmen im benachbarten Kanal erfolgt. Jedes Medium folgt einem kontinuierlichen Weg, so dass eine lokale Einschränkung die Geschwindigkeit erhöht, anstatt den Fluss zuzulassen, um den beschmutzten Bereich zu umgehen.
Welche Informationen sind erforderlich, um das richtige Produkt auszuwählen?
Geben Sie sowohl Fluidzusammensetzungen als auch Durchflussraten, Eintritts- und Austrittstemperaturen, zulässigen Druckabfall, Viskosität, Feststoff- oder Fasergehalt, Partikelgröße, Verschmutzungsneigung, Reinigungsmethode, Designbedingungen und Materialanforderungen an.
Welche Materialien und Konfigurationen sind verfügbar?
Kohlenstoffstahl, SS304 und SS316L; Duplex 2205, 904L, 254 SMO und AL6XN; Titan und Nickellegierungen nach Korrosionsprüfung
Wie wird die endgültige Produktgröße bestätigt?
Die endgültige Größe wird durch thermische Berechnung unter Verwendung von Durchflussraten, Eintritts- und Austrittstemperaturen, zulässigem Druckabfall, Auslegungsdruck und Fluideigenschaften bestätigt.
Produktdokumentation
Katalog und technische Downloads.
Verwenden Sie den veröffentlichten Katalog als Produktsortiment-Referenz. Endabmessungen, Bewertungen und Materialien werden für das ausgewählte Modell und die Betriebspflicht bestätigt.
Anforderung des aktuellen ProduktdatenblattsDieses Produkt erfordert eine projektspezifische Dokumentation. Fragen Sie nach dem entsprechenden Katalog, Zeichnung oder technischen Blatt.Öffnen Sie das komplette Download CenterDurchsuchen Sie alle aktuell veröffentlichten HEXNOVAS Produktbroschüren und technischen Referenzen.
