Гигиенические пластинчатые теплообменники из нержавеющей стали с санитарными союзами и многосекционными вариантами для точной обработки продуктов питания, напитков, молочных продуктов и фармацевтических препаратов.
Грубые нержавеющие пластины образуют чередующиеся каналы продуктов и услуг. Прокладки, совместимые с пищевыми продуктами, направляют средства массовой информации без смешивания, в то время как санитарные союзы и открытая рама поддерживают гигиеническую установку, проверку и CIP. Многосекционные агрегаты могут сочетать отопление, регенерацию и охлаждение.
Опубликованные платформы

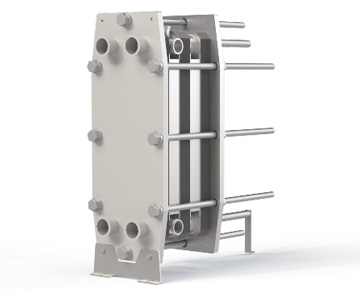

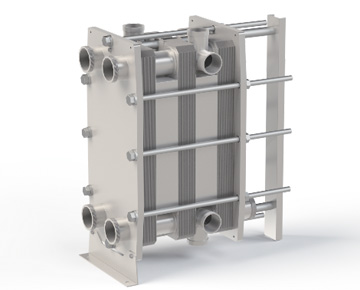

BS60H / F-BS60H; BS100H / F-BS100H
Максимальное рабочее давление
10 бар
Распределение потоков
параллельный
уборка
Открытый пакет пластин и химический CIP
Инженеры объяснили
Посмотрите, что происходит внутри биржи.
Изображения продукта сочетаются с техническим контекстом, поэтому покупатели и инженеры могут понять конструкцию, путь потока и конфигурацию, а не только внешний вид.
01

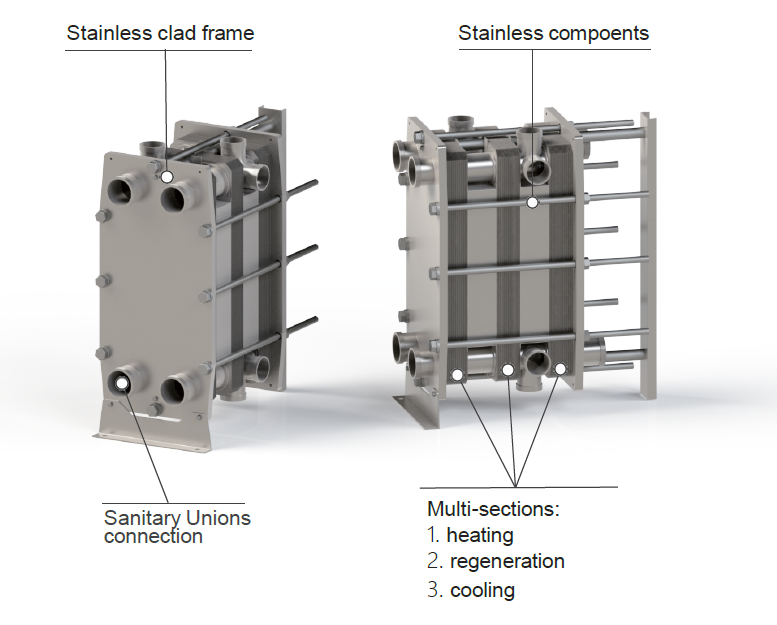

Гигиенический каркас и многосекционный процесс проектирования
Нержавеющие рамы, нержавеющие компоненты и санитарные союзы поддерживают гигиенические обязанности, в то время как многосекционные макеты сочетают нагревание, регенерацию и охлаждение в одном пакете пластин.
02

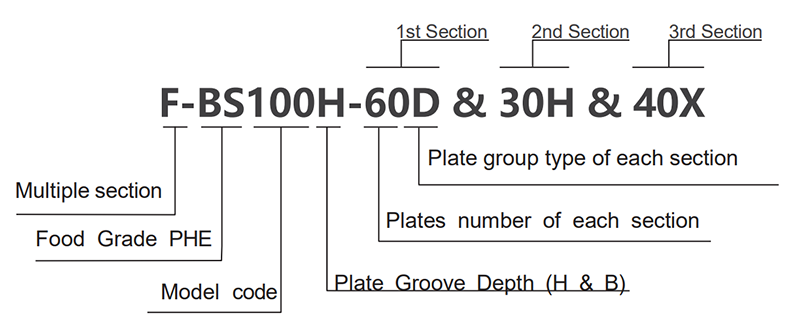

Как читать санитарный код GPHE
Обозначение модели пищевого класса идентифицирует вариант рамы, платформу пластины, геометрию канала, количество пластин и комбинацию шаблона плиты, используемую для санитарной службы.
Модели и технические данные
Сравните модели и опубликованные спецификации.
Сравните схему и общие размеры с первого взгляда, а затем откройте размер продукта для его вида продукта, рисунка размеров и технического резюме.
Опубликованы данные санитарной платформы HEXNOVAS GPHE. Окончательное количество пластин, версия рамы, прокладка, стандарт соединения и многосекционное расположение подтверждаются из-за обязанности продукта и гигиенических требований.
Размеры предназначены только для справки. Окончательные размеры подлежат утвержденному чертежу заказа. HEXNOVAS оставляет за собой право на окончательный перевод.
Размеры предназначены только для справки. Окончательные размеры подлежат утвержденному чертежу заказа. HEXNOVAS оставляет за собой право на окончательный перевод.
Размеры предназначены только для справки. Окончательные размеры подлежат утвержденному чертежу заказа. HEXNOVAS оставляет за собой право на окончательный перевод.
Процесс соединения подбирается вокруг стандарта гигиены растений, процедуры очистки и размера линии.

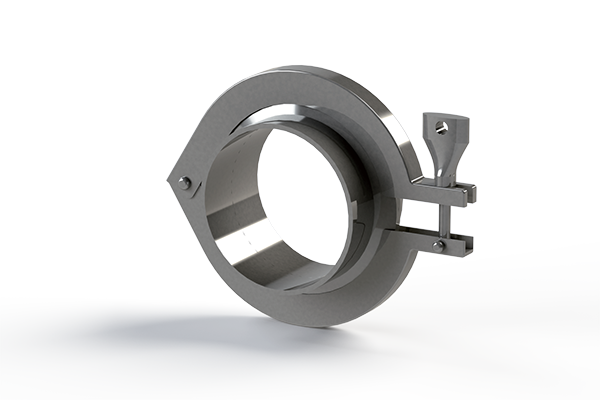

ТС Три-Кламп профсоюз

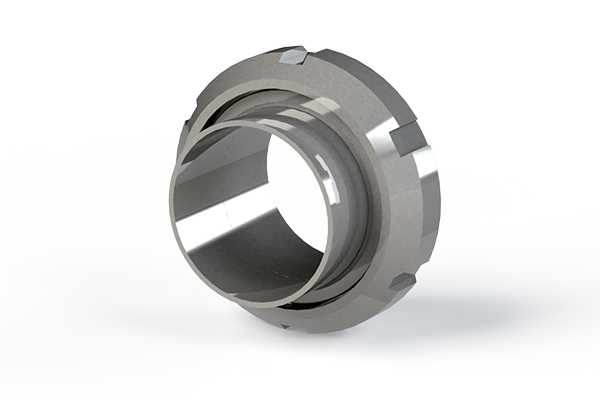

СМС санитарный союз
DN50 на платформе BS60H
DN100 на платформе BS100H
Индивидуальное санитарное соединение
Геометрия репрезентативных соединений. Окончательная доступность подтверждается при выборе продукта.
Почему эта технология
Разработано вокруг производительности, целостности и исправности.
Гладкие поверхности контакта с нержавеющими изделиями поддерживают гигиеническую обработку
Открытый пакет пластин позволяет проводить проверку и валидированную очистку
Многосекционное отопление, регенерация и охлаждение в одном кадре
Пищевые совместимые прокладки и варианты санитарного союза
Конфигурация продукта
Структура и варианты материалов.
Доступные конфигурации
Односекционный нагреватель или охладитель
Многосекционное отопление, регенерация и охлаждение
BS60H/F-BS60H и BS100H/F-BS100H платформы
TC Tri-Clamp, SMS и индивидуальные санитарные союзы
Варианты материалов
SS304 или SS316L теплопередающие пластины
NBR, EPDM или FKM клип-он прокладки
Нержавеющая оправа и компоненты соединения из нержавеющей стали
Типичные приложения
Где подходит этот обменник.
01
Пастеризация молока и молочная переработка
02
Контроль температуры сока, пива и напитков
03
Соусы, супы и обработка съедобного масла
04
Фармацевтические и гигиенические коммунальные системы
Информация о выборе
Что нужно нашим инженерам от вас.
Обеспечить продукты и услуги жидкости, скорости потока, температуры впуска и выхода, вязкость, содержание твердых веществ, требуемое удержание или регенерации дежурство, цикл очистки, падение давления, санитарное соединение стандарт и применимые гигиенические требования.
Часто задаваемые вопросы
Ключевые вопросы перед выбором продукта.
Как это сделать Санитарные разборные пластинчатые теплообменники Работа?
Грубые нержавеющие пластины образуют чередующиеся каналы продуктов и услуг. Прокладки, совместимые с пищевыми продуктами, направляют средства массовой информации без смешивания, в то время как санитарные союзы и открытая рама поддерживают гигиеническую установку, проверку и CIP. Многосекционные агрегаты могут сочетать отопление, регенерацию и охлаждение.
Какая информация необходима для выбора правильного продукта?
Обеспечить продукты и услуги жидкости, скорости потока, температуры впуска и выхода, вязкость, содержание твердых веществ, требуемое удержание или регенерации дежурство, цикл очистки, падение давления, санитарное соединение стандарт и применимые гигиенические требования.
Какие материалы и конфигурации доступны?
SS304 или SS316L теплопередающие пластины; NBR, EPDM или FKM клип-on прокладки; Нержавеющая оправа и компоненты соединения из нержавеющей стали
Как подтверждается окончательный размер продукта?
Окончательный размер подтверждается тепловым расчетом с использованием скорости потока, температуры входа и выхода, допустимого падения давления, расчетного давления и свойств жидкости.
Документация по продуктам
Каталог и технические загрузки.
Используйте опубликованный каталог для ссылки на ассортимент продукции. Окончательные размеры, рейтинги и материалы подтверждаются для выбранной модели и эксплуатационной обязанности.
