تطابق منشور وجد
التشكيلة الموصى بهاAL14-(14+8)
5 HP compressor ; 0.58 Nm³/ min / 35 Nm³/h
- منهاج العمل
- AL14
- الاتصالات الجوية
- 3/4 in
- / نقطة الصفر
- 35°C / 3°C
- الضغط
- 7 بارغ

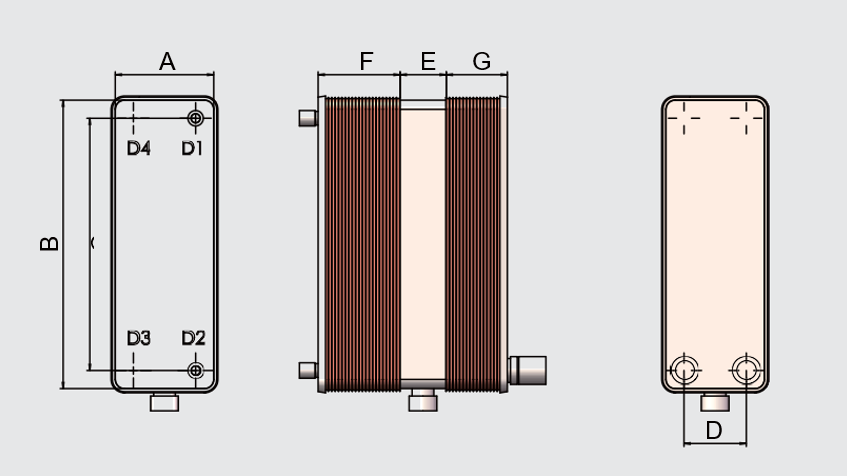

A76 mmB206 mmC42 mmD172 mmE44 mmF14 لوحاتG8 لوحات
AIR DRYER التكنولوجيا
مبادلات حرارية لوحية ملحومة بالنحاس لمجففات الهواء
مبادلات حرارة مدمجة للمجففات المضغوطة المبردة، وإزالة الرطوبة، وتسخين الهواء بكفاءة.

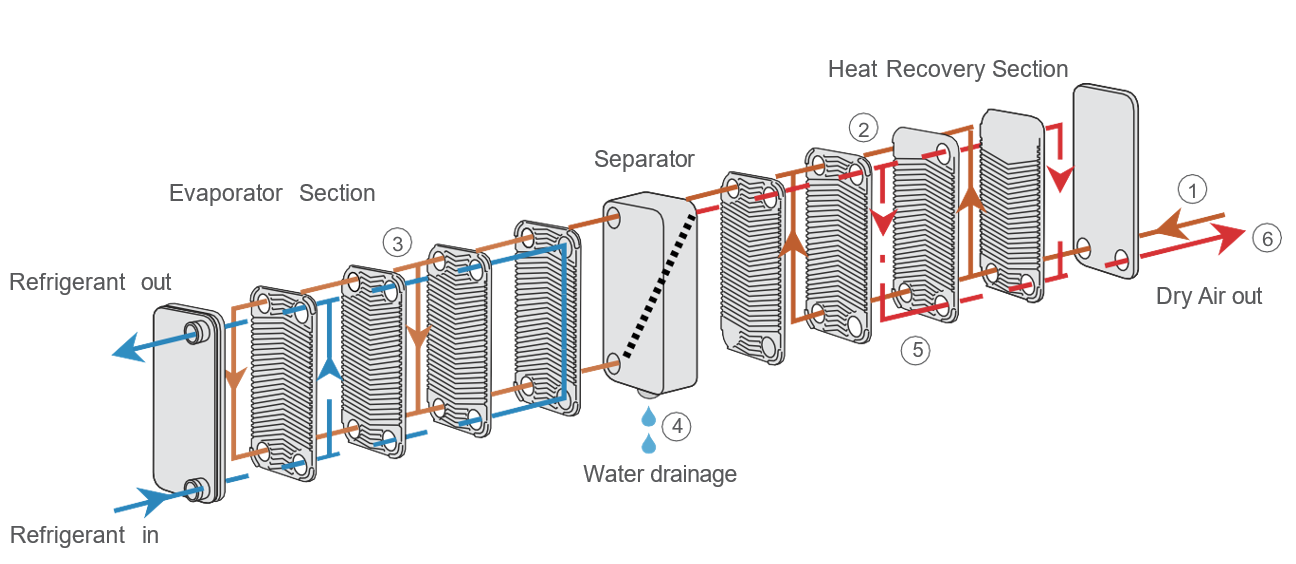

مبدأ العمل
كيف تنقل التكنولوجيا الحرارة.
الهواء المضغوط بالحرب هو أول الهواء المكشوف من الهواء الجاف ثم يبرد بواسطة دائرة التبريد تحت نقطة الغسيل. ويفصل الرطوبة المكثفة قبل عودة الهواء الجاف البارد من خلال قسم الإنعاش لإعادة التسخين.
- مراحل العملية
- التبريد/التبريد/التسخين
- المراقبة النموذجية للنقاط المتفرقة
- تقريبا 2–5°C قسم التبريد
- الغرض الابتدائي
- التكديس وإزالة الرطوبة المضغوطة
- التركيز على التصميم
- انخفاض الضغط وتكامل الاتفاقات
الهندسة الموضحة
انظر ماذا يحدث داخل المُبادِل
وتقترن صور المنتجات بالسياق التقني بحيث يمكن للمشترين والمهندسين فهم البناء، ومسار التدفق، والتشكيل - ليس فقط في الخارج.
التبريد، وإزالة الرطوبة، واستعادة الطاقة
وتبرد العملية المتكاملة الهواء المضغوط تحت نقطة الانهيار، وتفصل بين الطاقة الباردة وتستعيدها لإعادة تدوير الهواء الجاف الذي ينفجر.
أداة اختيار مجفف الهواء
إختار الواجب إحصلْ على تشكيلةِ AL بالضبط.
اختر نقطة التشغيل المنشورة من بيانات الاختيار المزودة. وتستكمل النتائج على الفور بالنموذج الموصى به والقدرات والإشارة إلى البعد.
Preliminary selection from the supplied HEXNOVAS table. التأكد من الضغط الفعلي، والتبريد، والوضع المحيطي، وهبوط الضغط المسموح به، ورسم النظام النهائي مع هندسة HEXNOVAS.
البيانات التقنية للنموذج
مقارنة النماذج والمواصفات المنشورة.
:: مقارنة ترتيب الدوائر والأبعاد العامة بملامح، ثم فتح حجم المنتجات من أجل رؤيتها للمنتجات، ورسم البُعد، وموجزها التقني.
وحدات الإقامة
| منصة نموذجية | الدائرة | الأرملة (م م) | مرتفع (م) | التدفق الجوي (Nm³/min) | التدفق الجوي (Nm³/h) | نطاق الضغط (HP) | ثيكنيس (م) | التفاصيل |
|---|---|---|---|---|---|---|---|---|
| AL14 | القسم المزدوج | 76 mm | 206 mm | 0.58–1.67 | 35–100 | 5–15 | 44 | التفاصيل المفتوحة |
| AL26 | القسم المزدوج | 111 mm | 310 mm | 2.4–7.0 | 144–420 | 20–50 | 50–100 | التفاصيل المفتوحة |
| AL95 | القسم المزدوج | 191 mm | 616 mm | 11–28 | 660–1,680 | 75–200 | 85–276 | التفاصيل المفتوحة |
Published HEXNOVAS selection range at 35°C air inlet, 7 barg and 3°C dew point. AL14, AL26 and AL95 are product platforms; وتحدد الأرقام الواردة بين قوسين في قائمة نموذجية مختارة تشكيلة أرقامها الخاصة بالاسترداد الحراري والمبردات. ويتوقف الاختيار النهائي على درجة حرارة الخيوط، والتدفق، والضغط، والمبردات، ونقطة سحب الهدف.
البعاد للإشارة فقط. وتخضع الأبعاد النهائية لرسم الطلبات الموافق عليها. وتحتفظ شركة HEXNOVAS بحق التفسير النهائي.
تفاصيل نموذجية
AL14
HEXNOVAS مبادلات حرارية لوحية ملحومة بالنحاس لمجففات الهواء
- الدائرة
- القسم المزدوج
- الشعر المستعار (mm)
- 76 mm
- مرتفع (mm)
- 206 mm
- التدفق الجوي (Nm³/min)
- 0.58–1.67
- التدفق الجوي (Nm³/h)
- 35–100
- نطاق الضغط (HP)
- 5–15
- ثيكنيس (م)
- 44
- الاتصالات الجوية
- 3/4 in
- حالة التشغيل
- 7 بارغ/ 35 درجة مئوية
- مواد الطوابق
- الصلب اللاصق
- مواد فاحشة
- النحاس
- الحد الأقصى للضغط الجوي
- 16 كيلوغراماً عند درجة حرارة 20 درجة مئوية
- أقصى ضغط على المبردات
- 35 رطلاً عند 20 درجة مئوية
البعاد للإشارة فقط. وتخضع الأبعاد النهائية لرسم الطلبات الموافق عليها. وتحتفظ شركة HEXNOVAS بحق التفسير النهائي.
اختيار نموذج الطلبتفاصيل نموذجية
AL26
HEXNOVAS مبادلات حرارية لوحية ملحومة بالنحاس لمجففات الهواء
- الدائرة
- القسم المزدوج
- الشعر المستعار (mm)
- 111 mm
- مرتفع (mm)
- 310 mm
- التدفق الجوي (Nm³/min)
- 2.4–7.0
- التدفق الجوي (Nm³/h)
- 144–420
- نطاق الضغط (HP)
- 20–50
- ثيكنيس (م)
- 50–100
- الاتصالات الجوية
- 1 in
- حالة التشغيل
- 7 بارغ/ 35 درجة مئوية
- مواد الطوابق
- الصلب اللاصق
- مواد فاحشة
- النحاس
- الحد الأقصى للضغط الجوي
- 16 كيلوغراماً عند درجة حرارة 20 درجة مئوية
- أقصى ضغط على المبردات
- 35 رطلاً عند 20 درجة مئوية
البعاد للإشارة فقط. وتخضع الأبعاد النهائية لرسم الطلبات الموافق عليها. وتحتفظ شركة HEXNOVAS بحق التفسير النهائي.
اختيار نموذج الطلبتفاصيل نموذجية
AL95
HEXNOVAS مبادلات حرارية لوحية ملحومة بالنحاس لمجففات الهواء
- الدائرة
- القسم المزدوج
- الشعر المستعار (mm)
- 191 mm
- مرتفع (mm)
- 616 mm
- التدفق الجوي (Nm³/min)
- 11–28
- التدفق الجوي (Nm³/h)
- 660–1,680
- نطاق الضغط (HP)
- 75–200
- ثيكنيس (م)
- 85–276
- الاتصالات الجوية
- 2 in
- حالة التشغيل
- 7 بارغ/ 35 درجة مئوية
- مواد الطوابق
- الصلب اللاصق
- مواد فاحشة
- النحاس
- الحد الأقصى للضغط الجوي
- 16 كيلوغراماً عند درجة حرارة 20 درجة مئوية
- أقصى ضغط على المبردات
- 35 رطلاً عند 20 درجة مئوية
البعاد للإشارة فقط. وتخضع الأبعاد النهائية لرسم الطلبات الموافق عليها. وتحتفظ شركة HEXNOVAS بحق التفسير النهائي.
اختيار نموذج الطلبتشكيلة الاتصال

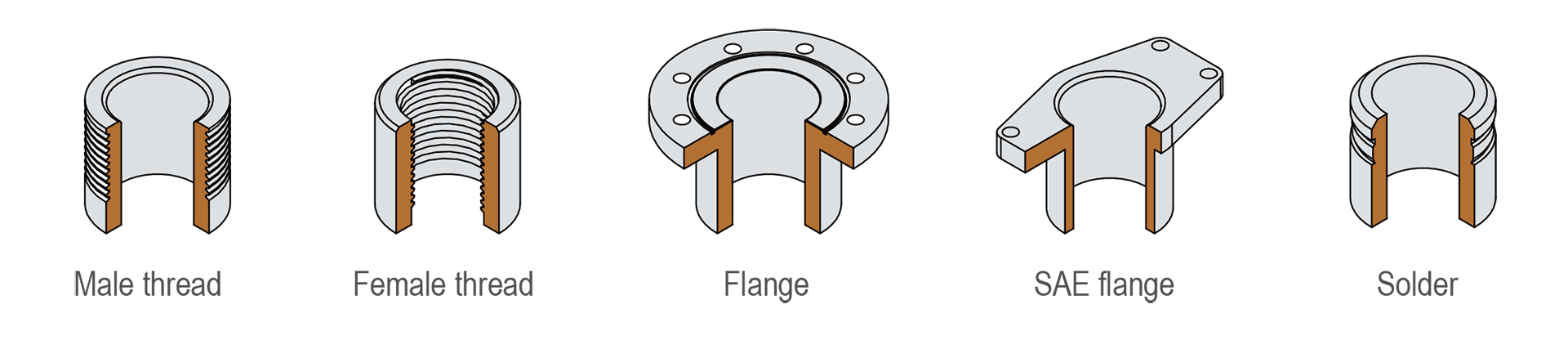

الاتصالات المضغوطة والمبردة
ويتم تطابق حجم الميناء والوصلات البينية مع التدفق المضغوط في الهواء، ودائرة التبريد، وهبوط الضغط، وتركيب مجففف الحزم.
- مرافئ جوية مخبأة
- موانئ التبريد
- وصلة جوية مشتعلة
- وصلة الحبوب
- وصلة بينية للنظم التقليدية
لماذا هذه التكنولوجيا
مصممة حول الأداء والنزاهة وقابلية الخدمة.
- دمج التبريد من الجو إلى الجو والبرد
- دعم تكديس الرطوبة تحت نقطة تآكل الضغط
- استعادة الطاقة الباردة لإعادة التسخين الهواء المضغوط
- تشكيلات منخفضة من الأحواض الضغطية لنظم مجففة محزمة

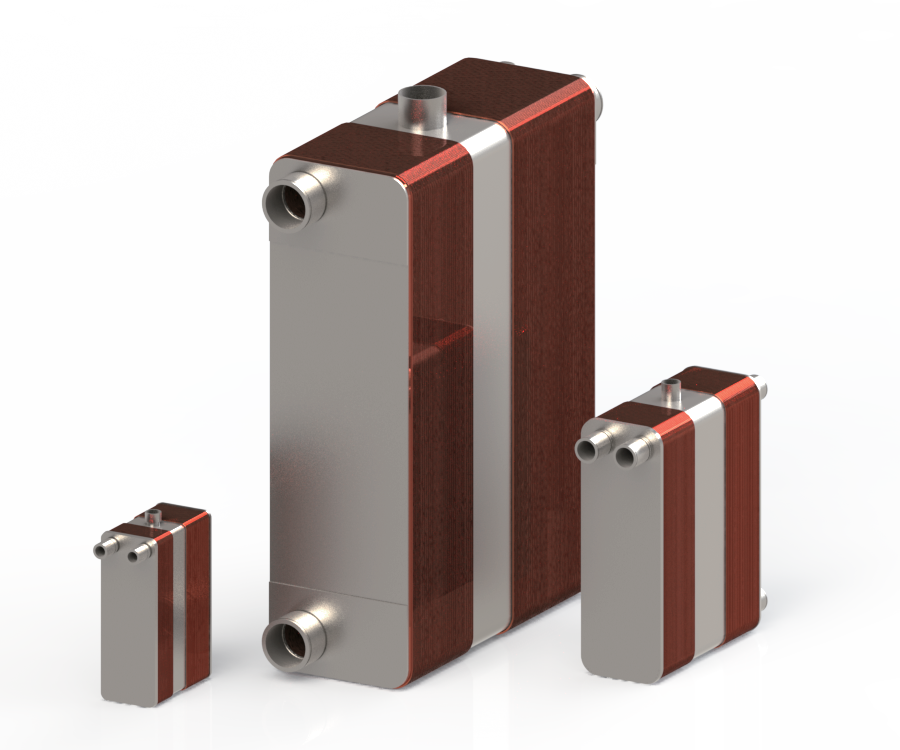

تشكيلة المنتجات
الهيكل والخيارات المادية.
التشكيلات المتاحة
- الأجزاء المتكاملة من الهواء إلى الجو ومن الجو إلى المبرد
- نواة مجففة مبردة مغلفة
- أحجام القدرات المتعددة
- الاتصالات المضغوطة الخاصة بالمشاريع
الخيارات المادية
- بناء لوحات فولاذية لاصقة
- نواة مجزأة خالية من الغازات
- مواد الاتصال المختارة للخدمة الجوية المضغوطة
التطبيقات النموذجية
حيث يلائم هذا المُبادِل
مجففات مجففة مبردة
حزم الضغط الصناعي
نظم الفصل بين القوات
أدوات المعالجة الجوية وتجهيزها
معلومات اختيارية
ما يحتاجه مهندسونا منك
:: توفير التدفق المضغوط في الهواء، والضغط ودرجات الحرارة، ونقطة انطلاق الضغط المستهدفة، والثلاجة، والوضع المحيطي، وانخفاض الضغط المسموح به، ومظروف التركيب.
الأسئلة المطروحة مراراً
أسئلة رئيسية قبل اختيار المنتجات.
كيف مبادلات حرارية لوحية ملحومة بالنحاس لمجففات الهواء عمل؟
الهواء المضغوط بالحرب هو أول الهواء المكشوف من الهواء الجاف ثم يبرد بواسطة دائرة التبريد تحت نقطة الغسيل. ويفصل الرطوبة المكثفة قبل عودة الهواء الجاف البارد من خلال قسم الإنعاش لإعادة التسخين.
ما هي المعلومات المطلوبة لاختيار المنتج المناسب؟
:: توفير التدفق المضغوط في الهواء، والضغط ودرجات الحرارة، ونقطة انطلاق الضغط المستهدفة، والثلاجة، والوضع المحيطي، وانخفاض الضغط المسموح به، ومظروف التركيب.
ما هي المواد والتشكيلات المتاحة؟
بناء لوحات فولاذية لاصقة؛ - نواة مُجَرَّزة خالية من الغازات؛ مواد الاتصال المختارة للخدمة الجوية المضغوطة
كيف تم تأكيد حجم المنتج النهائي؟
ويتأكد الحجم النهائي بالحساب الحراري باستخدام معدلات التدفق، ودرجات الحرارة المنبعثة، ودرجات الحرارة المسموح بها، وضغط التصميم، وخواص السوائل.
وثائق المنتجات
كتالوج والتنزيلات التقنية
استخدام الفهرس المنشور للإشارة إلى نوع المنتج. وقد تأكدت الأبعاد النهائية والتقديرات والمواد لنموذج وواجب التشغيل المختارين.
