التشكيلات المتاحة
- أقسام أحادية الحوض، متعددة الأطقم والأوعية المفردة
- الأنابيب الداخلية المعينة بالسن أو المتآكلة أو التطبيق
- الترتيبات الأفقية أو الرأسية المتحركة
- TC tri-clamp or SMS hygienic unions
سويسرا التكنولوجيا
مبادلات حرارية أنبوبية صحية
مبادلات حرارة الأوعية المائية من أجل منتجات نظيفة ودقيقة ونسيجية أو جزيئية أو مسببة للعضلات في الأغذية، والمشروبات، والألبان، والتجهيز الصيدلي.
مبدأ العمل
كيف تنقل التكنولوجيا الحرارة.
ويتدفق أحد تيار المنتجات من خلال أنابيب داخلية سلسة أو متآكلة في حين يتدفق سوائل المرافق من خلال القذيفة المحيطة. The separated circuits transfer heat indirectly, and the tube geometry can be selected to keep viscous or particulate product moving with a manageable pressure drop.
- التشييد
- أنبوب داخلي أو أكثر مُغلق بقذيفة خارجية
- التنظيف
- CIP- مسار التدفق الصحي المتوافق
- الاضطرابات السطحية الداخلية المنشورة
- را ≤ 0.6 ميكروغرام؛ نموذجي 0.4 μm
- اضطرابات سطحية خارجية منشورة
- را ≤ 1.0 ميكروغرام؛ اختياري
- بولندية
- التلميع الميكانيكي أو الإقلاع الكهربائي
- خيارات الربط
- TC tri-clamp and SMS sanitary unions
الهندسة الموضحة
انظر ماذا يحدث داخل المُبادِل
وتقترن صور المنتجات بالسياق التقني بحيث يمكن للمشترين والمهندسين فهم البناء، ومسار التدفق، والتشكيل - ليس فقط في الخارج.

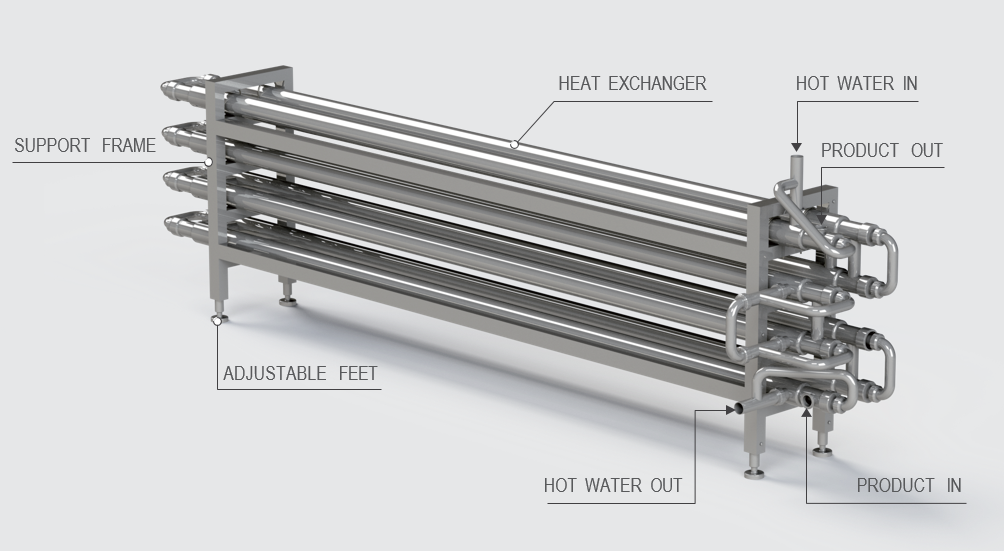

منتجات صحية منفصلة وأجهزة مرافق
ويحدد الرسم الأصلي لمنتجات HEXNOVAS أقسام مبادلات الحرارة، وإطار الدعم اللاصق، والقدم القابلة للتعديل، ومدخل المنتجات والمنافذ، ووصلات المياه الساخنة.
الإطار النموذجي والحالة الاختيارية التي لا تحصى
ويتلقى مصرف الحوض النمطي الدعم من إطار لا يطاق ويمكن تزويده بـ 304 حالة لا تطاق؛ ويتاح العزل الحراري عند الاقتضاء.
تشكيلة الاتصال
خيارات الربط بين المؤسسات الصحية
اختر معيار نقابة النظافة الذي يطابق خط العمليات وإجراءات التنظيف.

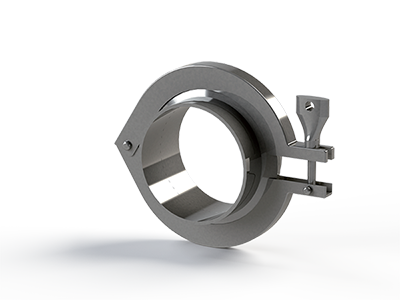

- TC tri-clamp sanitary union

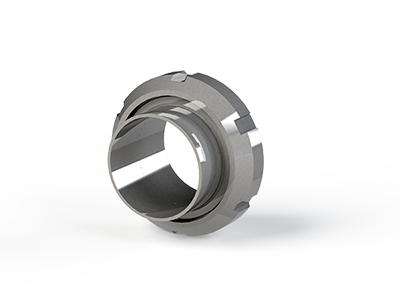

- اتحاد القياس السويدي
- حجم وصلات النظافة الصحية الخاصة بالمشروع
- سطح لاصق
الامتثال المادي
بناء النظافة من أجل تجهيز المنتجات الغذائية.
ويمكن توفير بناء المنتجات في SS304 أو SS316L، مع وجود أسطح واعية سلسة للعقيدة اختيرت للتنظيف المتكرر. ويمكن الاطلاع على إطار الدعم والقضية الاختيارية غير الموضوعة في الوثيقة SS304.
لماذا هذه التكنولوجيا
مصممة حول الأداء والنزاهة وقابلية الخدمة.
- :: الحد من المخاطرة التي تتعرض لها وسائل الإعلام المتأصلة أو التي تعمل بالفيروسات
- توفير الدعم الفعال لسطح الترددات الغذائية CIP التنظيف
- خيارات نقابة تراي - كلمب وشركة SMS
- مقياس الأنابيب الموحّد، وطوله، وتشكيلات تعاطفه مع التدفق
تشكيلة المنتجات
الهيكل والخيارات المادية.
الخيارات المادية
- SS304 casing and support-frame options
- SS304 أو SS316L بناء أجهزة نقل حرارية
- إنجاز المنتجات المناسبة للخدمة الصحية
- مواد أخرى مقاومة للتآكل حسب استعراض الواجب
التطبيقات النموذجية
حيث يلائم هذا المُبادِل
جام، فاكهة نقية، شراب و صلصة تسخين
تسخين أو تبريد
الواجبات المتعلقة بالعمليات الصيدلانية والصحية
منتجات الجسيمات والألياف والألياف
معلومات اختيارية
ما يحتاجه مهندسونا منك
Provide product composition, viscosity, particle or fiber size, flow rate, temperature program, allowable pressure drop, CIP procedure, materials, surface completion and sanitary connection standard.
الأسئلة المطروحة مراراً
أسئلة رئيسية قبل اختيار المنتجات.
كيف مبادلات حرارية أنبوبية صحية عمل؟
ويتدفق أحد تيار المنتجات من خلال أنابيب داخلية سلسة أو متآكلة في حين يتدفق سوائل المرافق من خلال القذيفة المحيطة. The separated circuits transfer heat indirectly, and the tube geometry can be selected to keep viscous or particulate product moving with a manageable pressure drop.
ما هي المعلومات المطلوبة لاختيار المنتج المناسب؟
Provide product composition, viscosity, particle or fiber size, flow rate, temperature program, allowable pressure drop, CIP procedure, materials, surface completion and sanitary connection standard.
ما هي المواد والتشكيلات المتاحة؟
SS304 casing and support-frame options; SS304 or SS316L heat-transfer construction; (أ) الانتهاء من التعامل مع المنتجات بما يتناسب مع الخدمات الصحية؛ مواد أخرى مقاومة للتآكل حسب استعراض الواجب
كيف تم تأكيد حجم المنتج النهائي؟
ويتأكد الحجم النهائي بالحساب الحراري باستخدام معدلات التدفق، ودرجات الحرارة المنبعثة، ودرجات الحرارة المسموح بها، وضغط التصميم، وخواص السوائل.
وثائق المنتجات
كتالوج والتنزيلات التقنية
استخدام الفهرس المنشور للإشارة إلى نوع المنتج. وقد تأكدت الأبعاد النهائية والتقديرات والمواد لنموذج وواجب التشغيل المختارين.
