SWIMMING POTUBULAR التكنولوجيا

مبادلات حرارية لحمامات السباحة

مبادلات حرارة بوبلات الكومبيوتر لنقل مغلي أو مضخة حرارية أو حرارة شمسية إلى ماء سباحة.

طلب اختيار المنتج بيانات تقنية عن نماذج اليقظة فهرس منتجات التحميل

مبدأ العمل

كيف تنقل التكنولوجيا الحرارة.

ويمر ماء الصوف من خلال القصف بينما يسافر المغلي الساخن أو المضخة الحرارية أو السوائل الشمسية من خلال الأنبوب الشائكي الداخلي المشحون. ويزيد التضاؤل من الاضطرابات ومن كفاءة نقل الحرارة في حين أن المسار الكبير الجانب من القصف يدعم تداول المجمّع مع انخفاض الضغط. وبالنسبة للأداء الأقصى، يتم تركيب الدوائر في الوقت الراهن على نحو عكسي بحيث تحافظ الجرافات الساخنة والباردة على فرق حرارة مفيد على طول المبادلات.

التشييد: قذيفة عمودية مع الأنبوب السائلي الداخلي المتآكل
ترتيب التدفقات: (أ) مضادة جارية؛ مياه بركة في القشرة، سوائل ساخنة في الأنبوب
معامل التحويل الحراري المنشور: حتى 14,000 W/m²·K; duty- dependent
السرعة القصوى للتدفقات المنشورة: ما يصل إلى 5.5 م/م؛ التحقق من حدود انخفاض الضغط وتآكله
الأداء على جانب الماء: ارتفاع القدرة على التدفق مع انخفاض الضغط
الدعم المتواصل: الخيارات البلاستيكية أو الفولاذية المعقوفة حسب النموذج والتركيب
النطاق المنشور: ST16–ST1750 / SP55–SP6000
نطاق القدرات المنشورة: 16–1,750 kW / 55–6,000 kBtu/h

الهندسة الموضحة

انظر ماذا يحدث داخل المُبادِل

وتقترن صور المنتجات بالسياق التقني بحيث يمكن للمشترين والمهندسين فهم البناء، ومسار التدفق، والتشكيل - ليس فقط في الخارج.

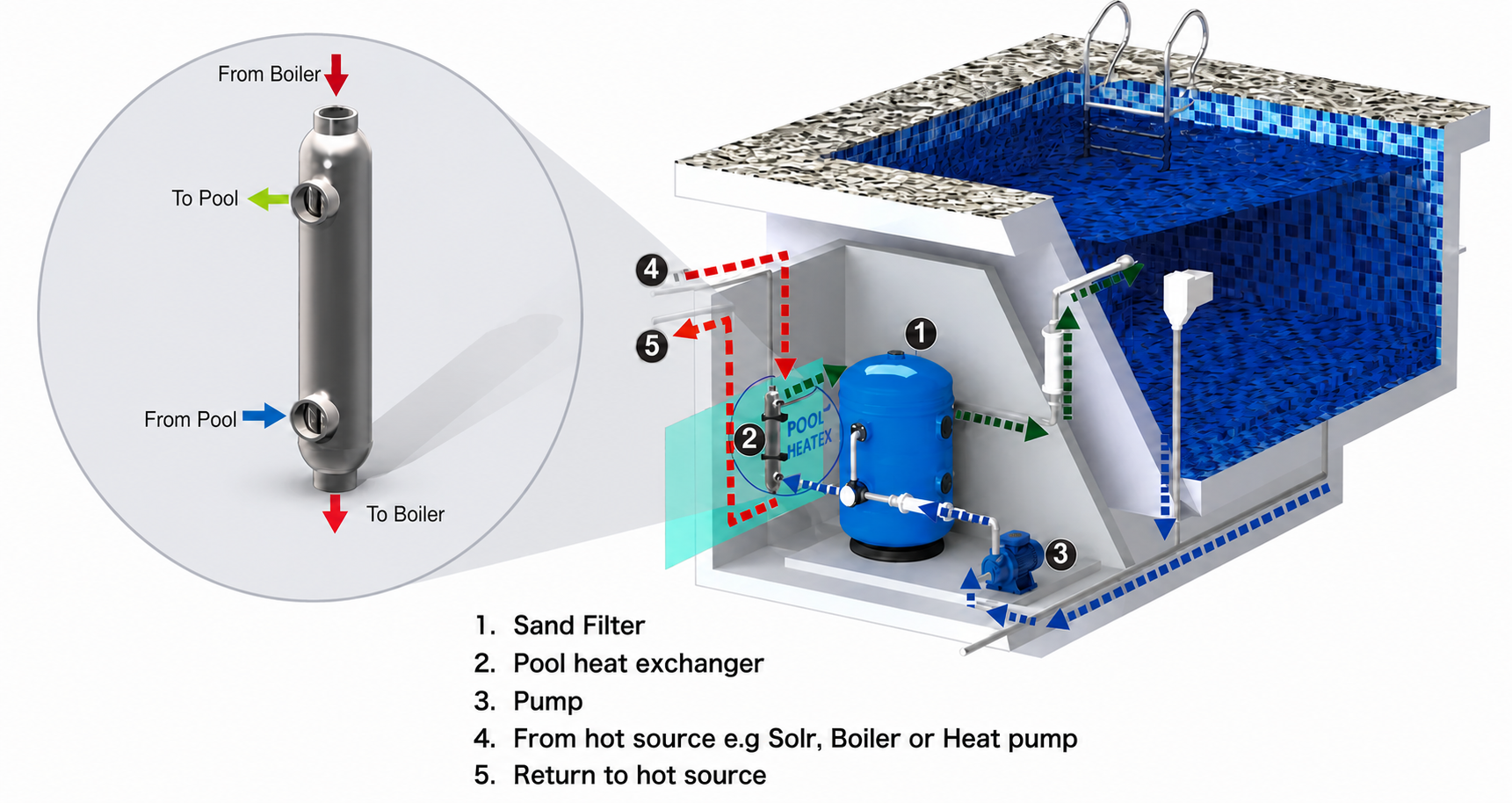

قذيفة بركة السباحة ومبدأ تدفق مبادلات حرارة الفحم وتركيبها — 01
دائرة تدفئة المياه الجوفية ومسار التدفق
وتمر مياه الصوف من خلال دائرة القذيفة بينما يسافر المغلي أو السوائل الشمسية أو المضخمة الحرارية عبر دائرة الأنبوب الداخلية في التدفق المضاد للتوترات.

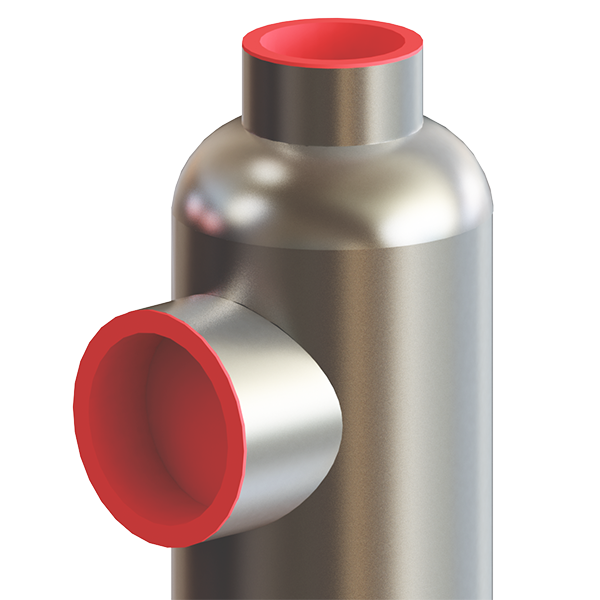

HEXNOVAS stainless and titanium pool heat exchanger family — 02
أسرة منتجي البطيخ واللاتينيوم
ويُختار ترتيب المواد والوصلات لمصدر الحرارة، واحتياجات الكيمياء والتركيب في المجمع.

لماذا هذه التكنولوجيا

بنى من أجل حمامات السباحة والسباج

ويجمع البناء المختلط بالهيكليات بين الكفاءة العالية في نقل الحرارة، ومنطقة التدفق السخية للمياه المشتركة، وخيارات المواد المفرغة في وحدة مدمجة.

انخفاض الضغط

ويدعم مسار التدفق الكبير على جانب المياه المجمّعة ارتفاع معدلات التداول مع انخفاض المقاومة.

حجم الاتفاق

ويمكن أن يتطلب التصميم المنشور حوالي عشرين من مساحة النظم المرجعية التقليدية.

مقاومة المياه الجوفية

ويُختار الفولاذ غير القابل للصدأ أو التيتانيوم حول الكلور، والبرومين، والمحتوى الملحي، وكيمياء التنظيف.

أنبوب دوامة ممزق

زيادة التآكل في السلب، ويمكن أن يُنتج معاملاً مُنشوراً لنقل الحرارة حتى يصل إلى 14,000 W/m²·K.

تسويم مبادلات حرارة بركة السباحة أنبوباً متآكلاً وخطورة أنبوب

التشييد التقريبي المطابق

التفاصيل الموسّعة تُظهر أنبوب السائل الداخلي المُلتصق وصحيفة الأنابيب. ويعزز التآكل الاضطراب، ويحسن نقل الحرارة مع الاحتفاظ بهيئة متبادلة مدمجة.

معقوفتان متصاعدتان من البلاستيك والصلب لمبادلات حرارة حوض السباحة

معقوفتان بلاستيكيتان وفولاذيتان

:: دعم البلاستيك للمنشآت الموحدة المناسبة؛ وتوفر الأقواس الصلبة دعما قويا للنماذج الأوسع نطاقا وترتيبات الطلب على التصاعد.

البيانات التقنية للنموذج

مقارنة النماذج والمواصفات المنشورة.

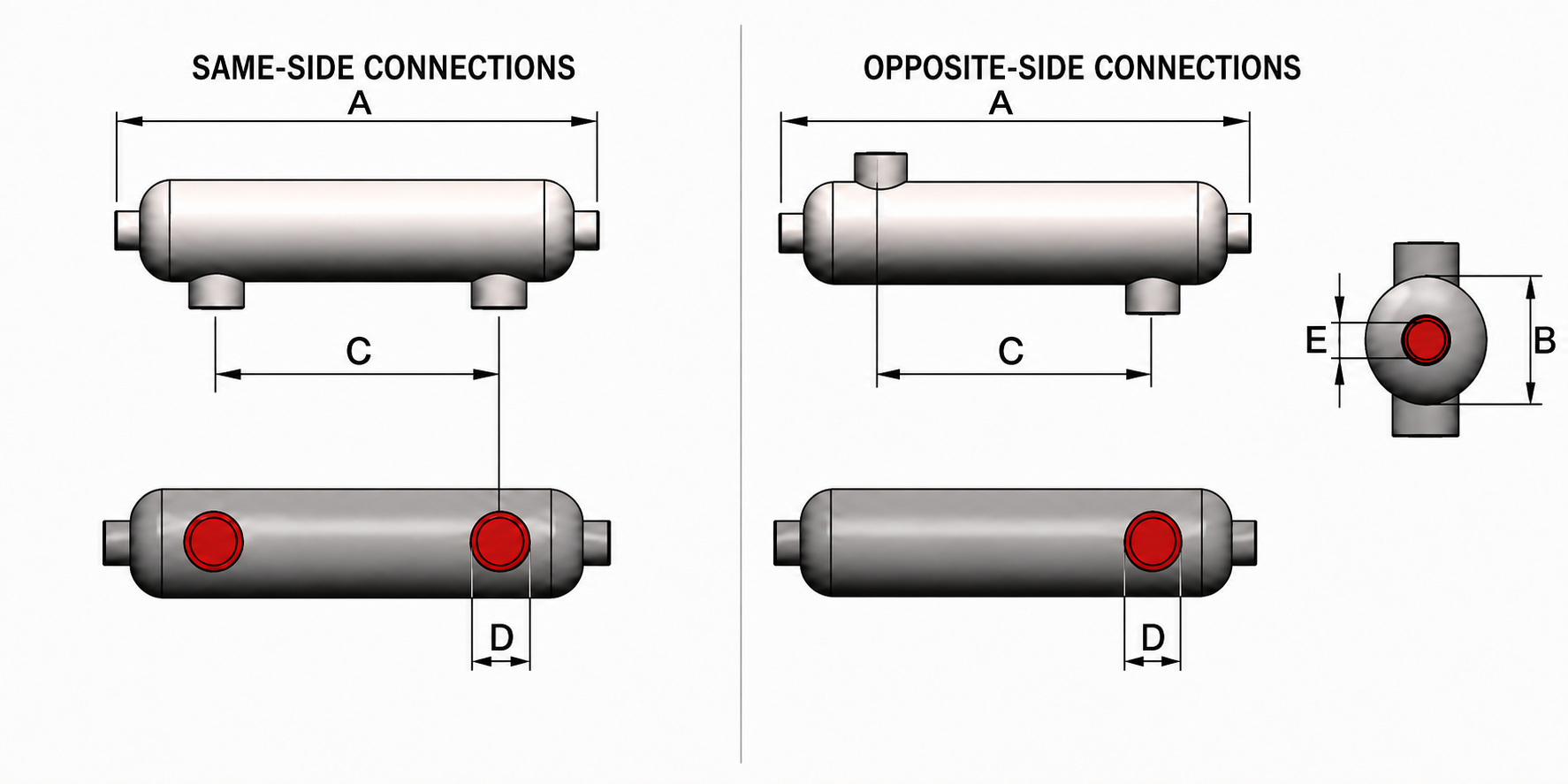

:: مقارنة ترتيب الدوائر والأبعاد العامة بملامح، ثم فتح حجم المنتجات من أجل رؤيتها للمنتجات، ورسم البُعد، وموجزها التقني.

وحدات الإقامة

النموذج النموذجي	القدرة (كواو/كبتو/ح)	حجم المجمّع (م3)	A (mm)	B (mm)	التفاصيل
ST16 / SP55	16 / 55	15	339	63.5	التفاصيل المفتوحة
ST25 / SP85	25 / 85	25	494	63.5	التفاصيل المفتوحة

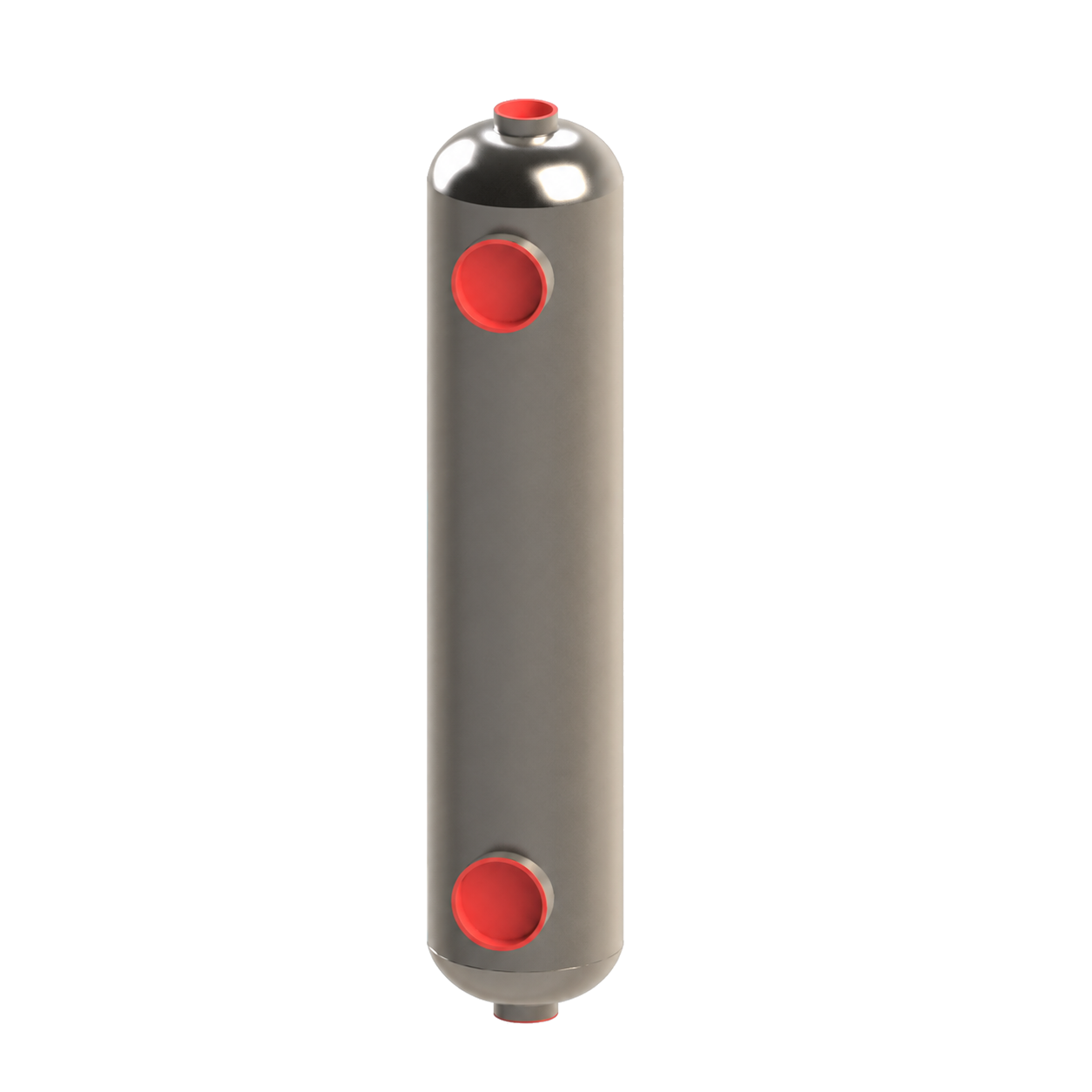

ST45 / SP105	45 / 155	45	404	80	التفاصيل المفتوحة

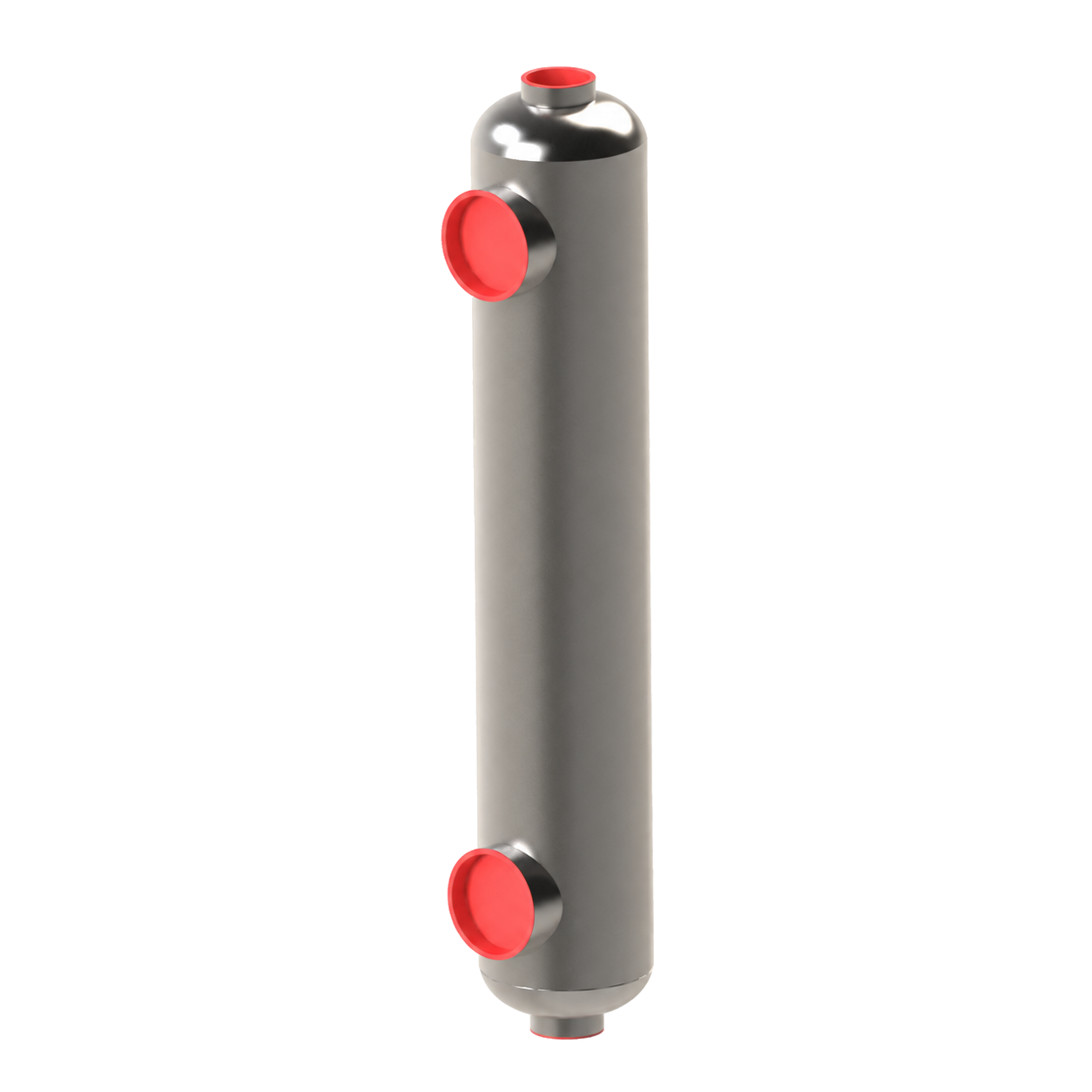

ST60 / SP205	60 / 210	65	511	80	التفاصيل المفتوحة

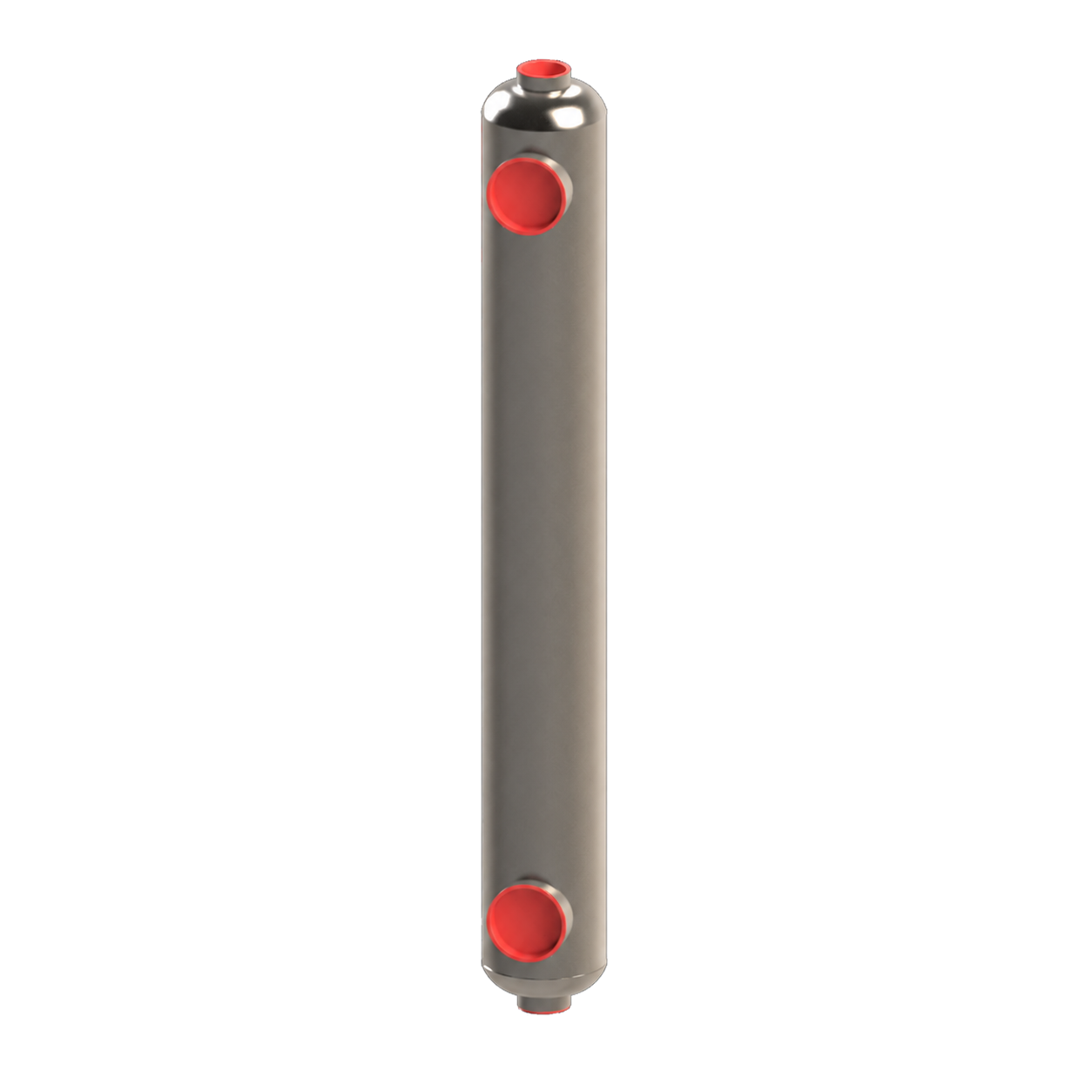

ST88 / SP300	88 / 300	90	701	80	التفاصيل المفتوحة

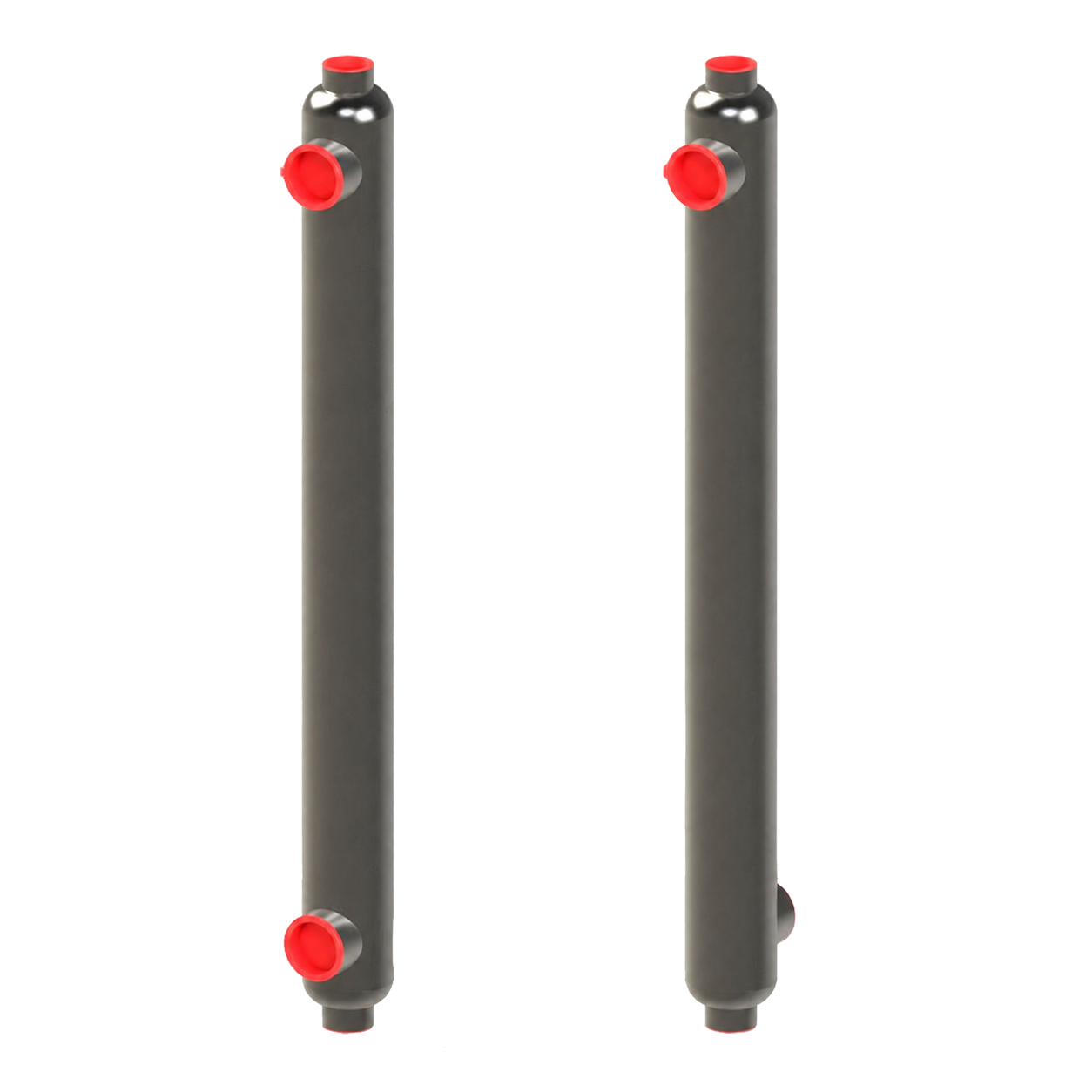

ST105 / SP360	105 / 360	110	890	80	التفاصيل المفتوحة

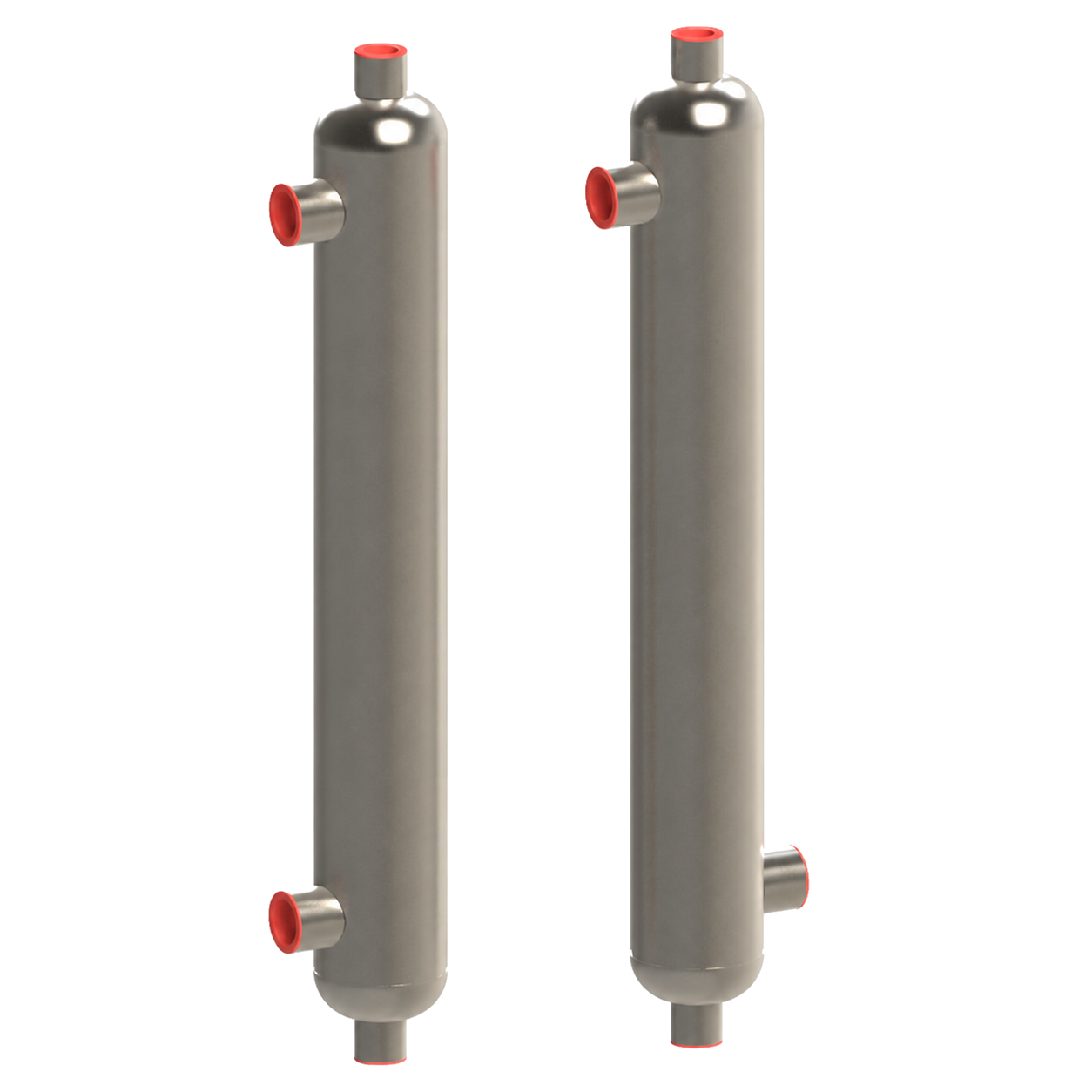

ST175 / SP600	175 / 600	180	862	110	التفاصيل المفتوحة
ST352 / SP1200	352 / 1,200	360	895	127	التفاصيل المفتوحة

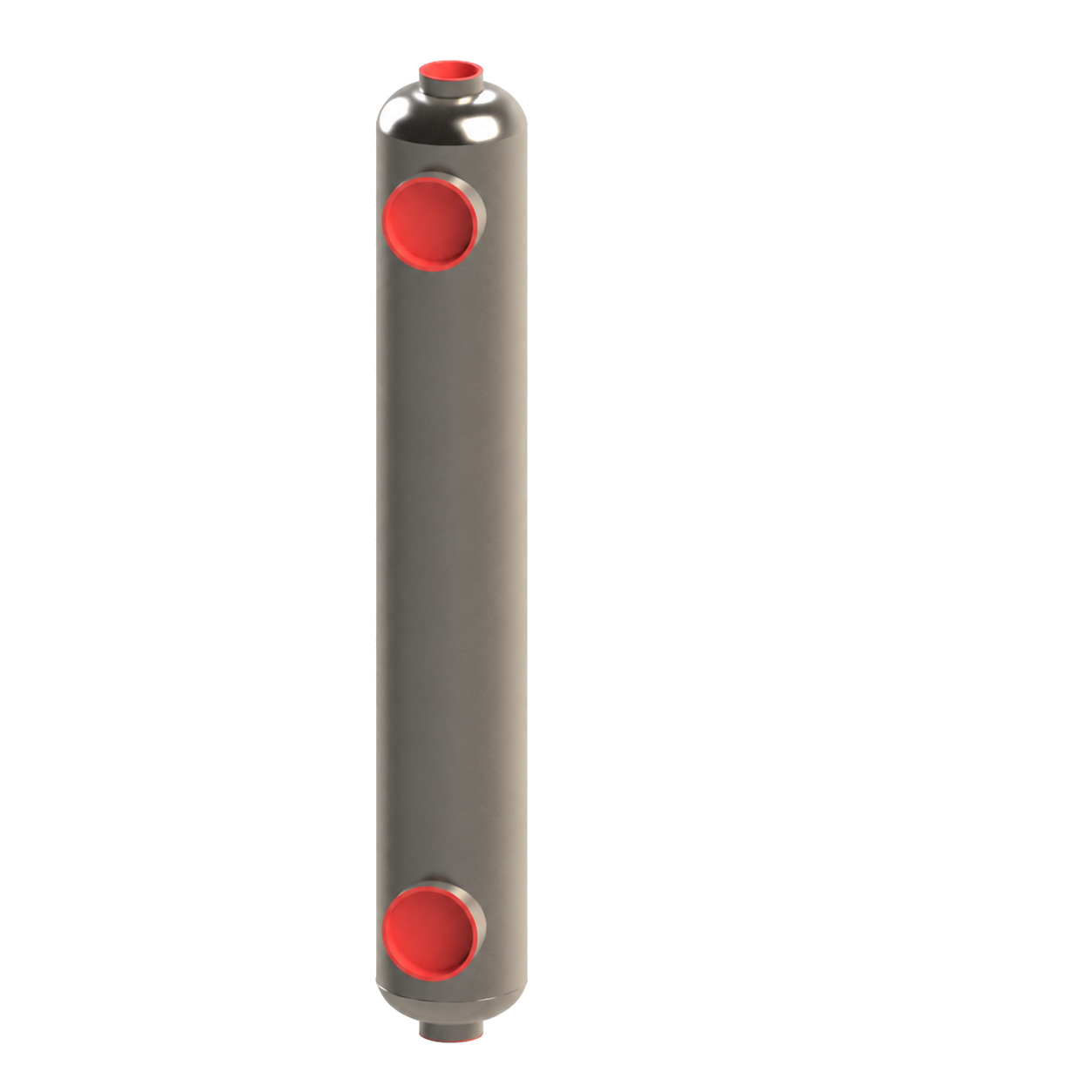

ST700 / SP2400	700 / 2,400	800	964	168	التفاصيل المفتوحة

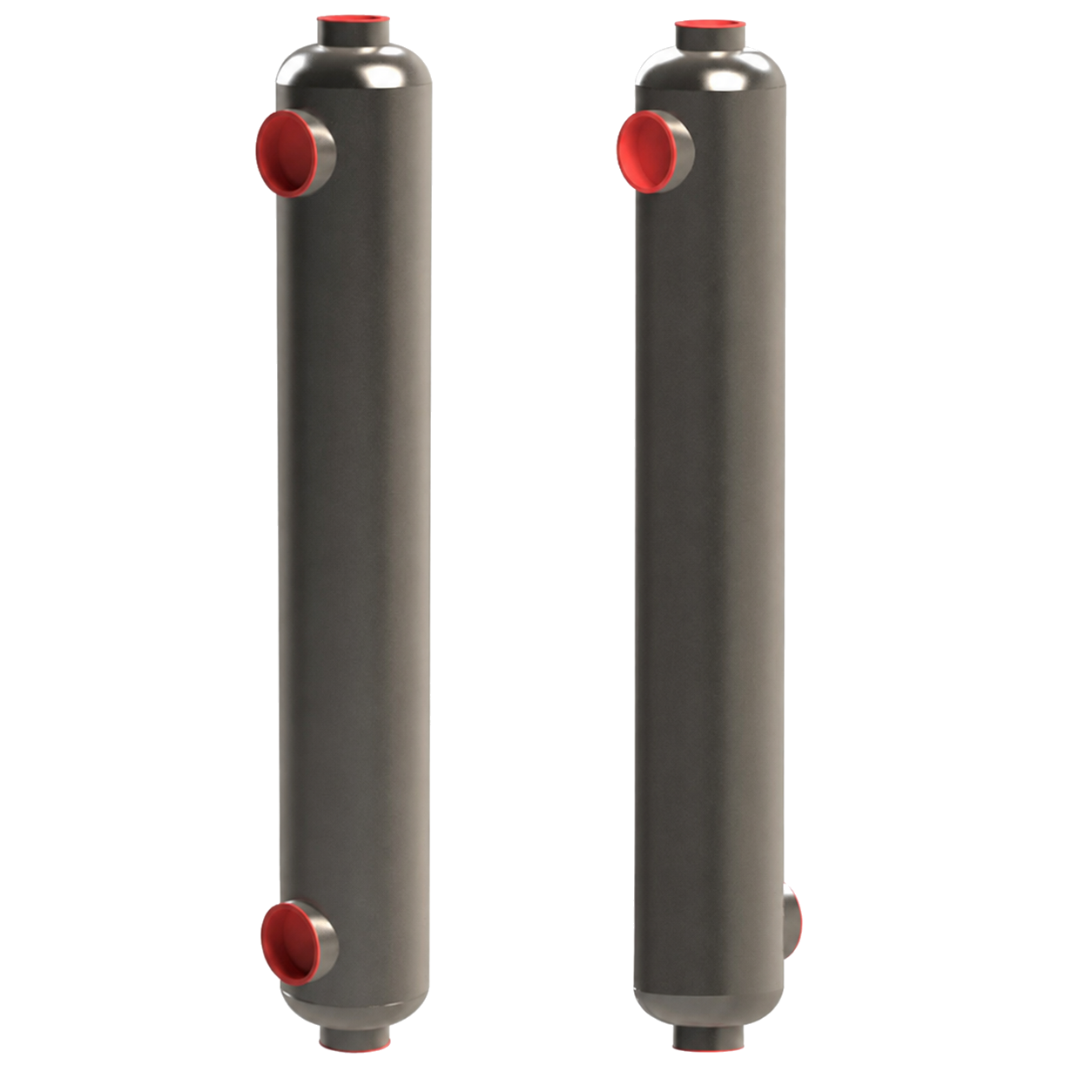

ST880 / SP3000	880 / 3,000	1,000	1,130	168	التفاصيل المفتوحة

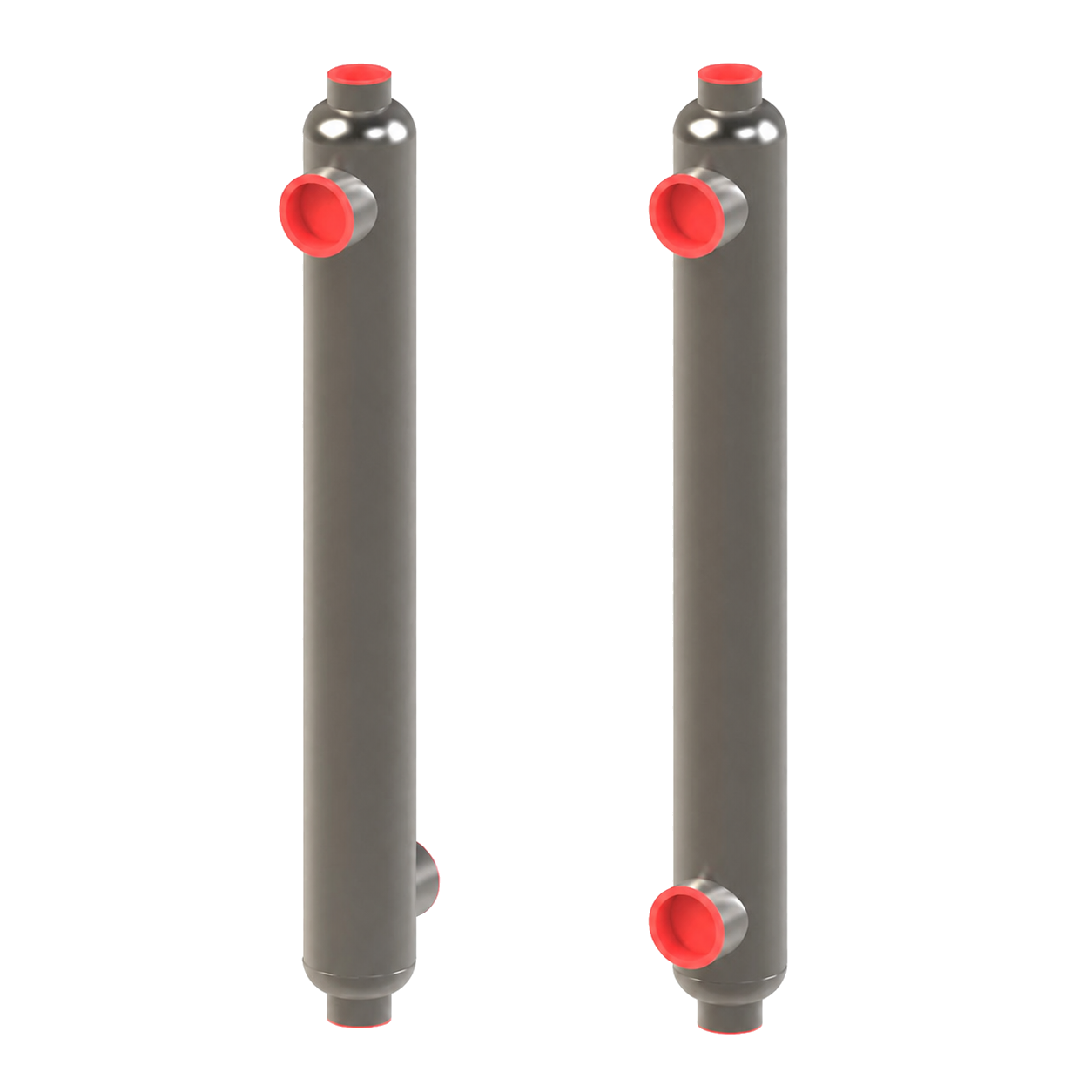

ST1050 / SP3600	1,050 / 3,600	1,200	1,330	168	التفاصيل المفتوحة

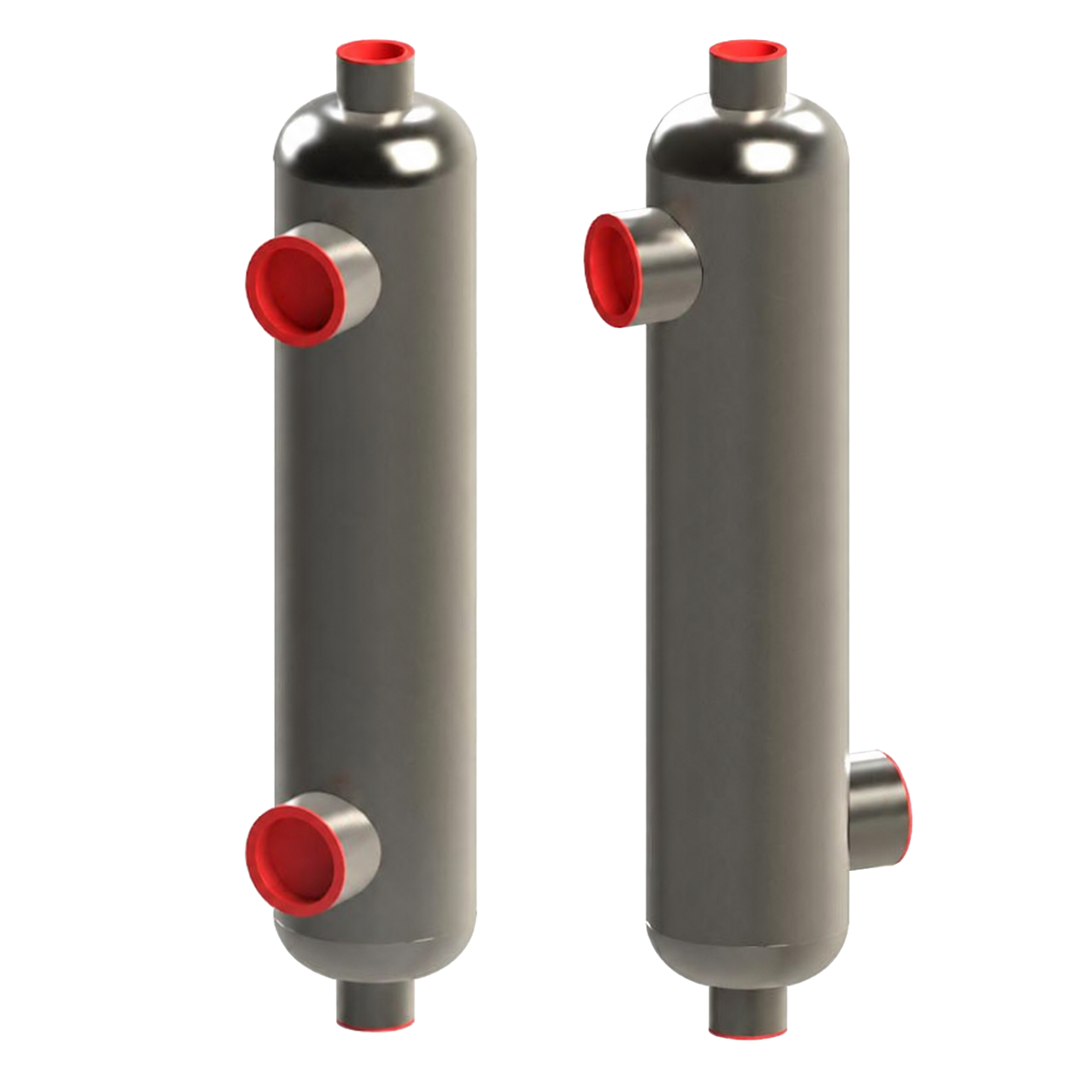

ST1350 / SP4500	1,350 / 4,500	1,500	1,030	219	التفاصيل المفتوحة

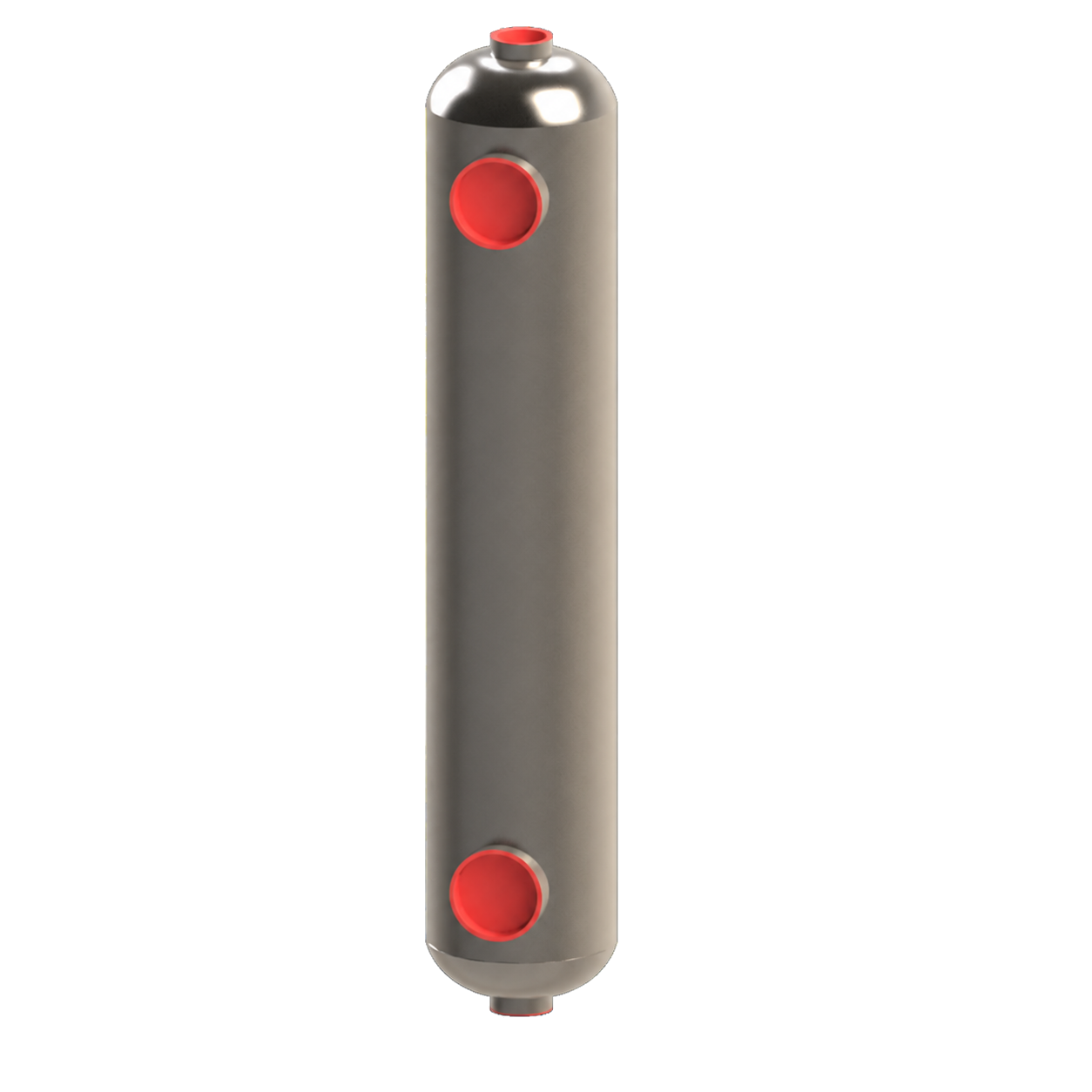

ST1450 / SP5000	1,450 / 5,000	1,660	1,130	219	التفاصيل المفتوحة

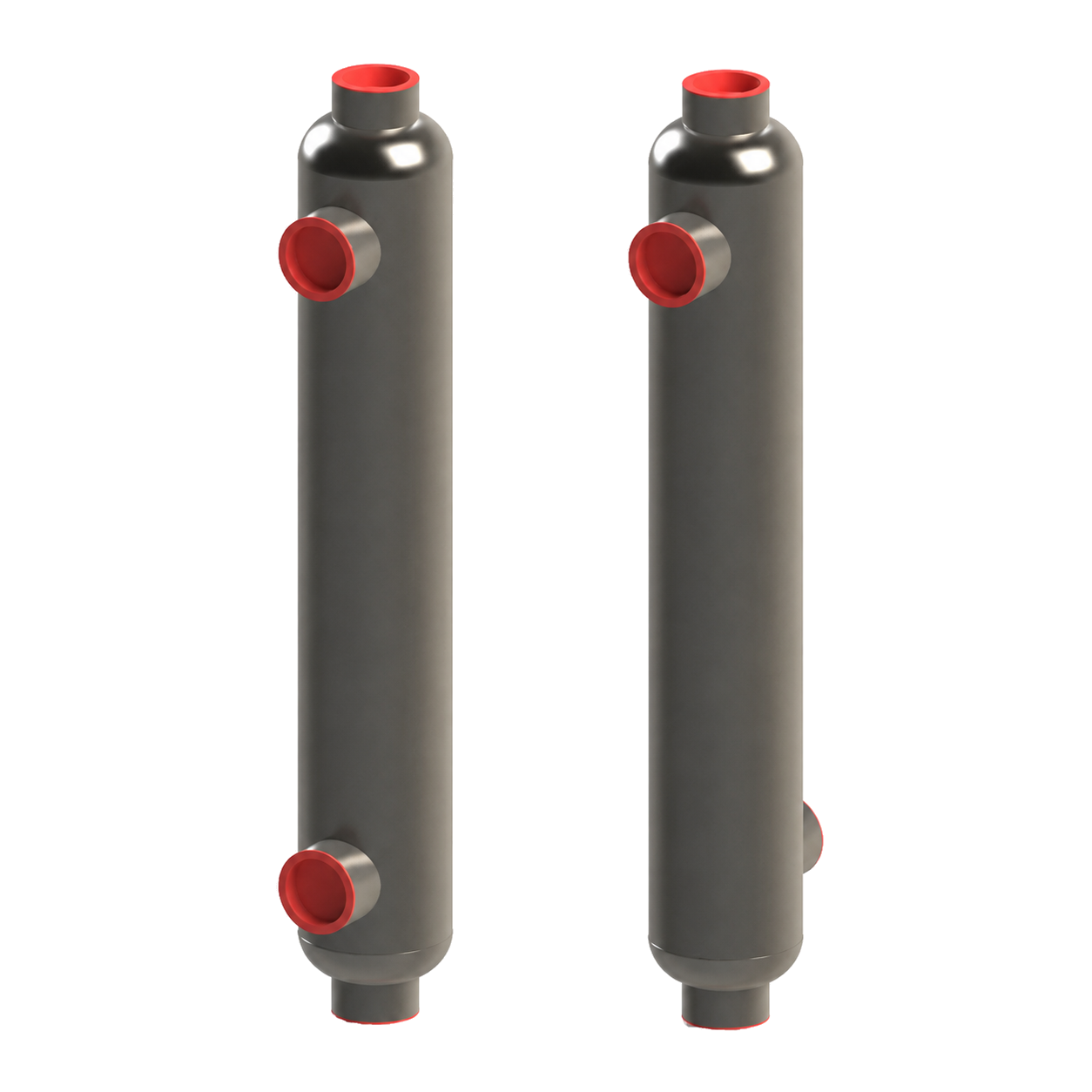

ST1750 / SP6000	1,750 / 6,000	1,800	1,330	219	التفاصيل المفتوحة

نشرت " HEXNOVAS " بُعدا كتالوجات سباحة وبيانات عن الأداء الاسمي. وتعتبر القدرة والتدفق وهبوط الضغط ومعدل التدفئة في المجمعات ومنطقة نقل الحرارة قيماً للمواصفات الاسمية استناداً إلى فارق حرارة 60 درجة مئوية (140 درجة مئوية). ويجب التحقق من اختيار المبادلات النهائية مقارنة بحجم المجمع، والوقت الذي يستغرقه الاحترار، ودرجات الحرارة، وكيمياء المياه، والتدفق، وانخفاض الضغط، ومتطلبات التركيب المحلي.

البعاد للإشارة فقط. وتخضع الأبعاد النهائية لرسم الطلبات الموافق عليها. وتحتفظ شركة HEXNOVAS بحق التفسير النهائي.

تشكيلة المنتجات

الهيكل والخيارات المادية.

التشكيلات المتاحة

ST16 إلى ST1750 النطاق العالمي
SP55 to SP6000 American nomination range
مخططات الاتصال ذات الجانب المقابل
معقوفتين مركبتين بلاستيكيتين للمنشآت الموحدة
تركيب أقواس صلبة لوحدات أكبر ودعم ميكانيكي قوي

الخيارات المادية

بناء بخار لاصق من أجل ماء مائي معالج متوافق
نسخ من التيتانيوم لطلب الكلوريد أو خدمات المياه المالحة
يشمل استعراض المواد الكلور، والبروم، والمحتوى الملحي، ودرجة حرارة التشغيل، ومواد التنظيف
يجب تأكيد اختيار المواد من الكيمياء الفعلية للمياه

التطبيقات النموذجية

حيث يلائم هذا المُبادِل

مجمعات السباحة السكنية والتجارية

تدفئة مياه المجارير والماء الساخن

نظاماً من الغليان إلى البول والضخ الحراري إلى البول

مجمعات المياه المكلورة والملحة باختيار المواد المتوافقة

معلومات اختيارية

ما يحتاجه مهندسونا منك

(ب) توفير حجم المجمع، والوقت المطلوب للاحترار، وتركيز الكلور أو البرومين، والمحتوى الملحي، وقدرة المصدر الحر، ودرجات الحرارة، وتدفقات المياه، وانخفاض الضغط المسموح به، ومعايير الاتصال، وترتيبات الموانئ المفضلة، ومتطلبات مسار التركيب.

الأسئلة المطروحة مراراً

أسئلة رئيسية قبل اختيار المنتجات.

كيف مبادلات حرارية لحمامات السباحة عمل؟

ما هي المعلومات المطلوبة لاختيار المنتج المناسب؟

ما هي المواد والتشكيلات المتاحة؟

(أ) بناء بخار غير قابل للصدأ من أجل المياه المتوافقة مع المسبح المعالج؛ (أ) نسخ من التيتانيوم لطلب الكلوريد أو خدمات المياه المالحة؛ (أ) يشمل استعراض المواد الكلور، والبروميين، والمحتوى الملحي، ودرجة حرارة التشغيل، ومواد التنظيف الكيميائية؛ يجب تأكيد اختيار المواد من الكيمياء الفعلية للمياه

كيف تم تأكيد حجم المنتج النهائي؟

ويتأكد الحجم النهائي بالحساب الحراري باستخدام معدلات التدفق، ودرجات الحرارة المنبعثة، ودرجات الحرارة المسموح بها، وضغط التصميم، وخواص السوائل.

وثائق المنتجات

كتالوج والتنزيلات التقنية

استخدام الفهرس المنشور للإشارة إلى نوع المنتج. وقد تأكدت الأبعاد النهائية والتقديرات والمواد لنموذج وواجب التشغيل المختارين.

فهرس مبادلات الحرارة في بركة السباحةنماذج تدفئة الفول السوداني، ترتيب النظام وأبعاده.إفتح مركز التحميل الكامل(ب) أن تُجمّع جميع منشورات المنتجات المنشورة حالياً (HEXNOVAS) والمراجع التقنية.
