เครื่องแลกเปลี่ยนความร้อนสำหรับสระว่ายน้ำ

การเปลี่ยนหม้อต้มความร้อน, การปั๊มความร้อนหรือความร้อนแสงอาทิตย์

ต้องการการเลือกผลิตภัณฑ์ แสดงข้อมูลเทคนิคของโมเดล ดาวน์โหลดหมวดหมู่ผลิตภัณฑ์

หลักการการทํางาน

วิธีส่งความร้อนของเทคโนโลยี

ท่อน้ําผ่านเปลือกหอย ขณะที่หม้อต้มความร้อน ปั๊มความร้อนหรือของเหลวแสงอาทิตย์ เคลื่อนที่ผ่านท่อลมใน การยุบตัวเพิ่มความแปรปรวน และประสิทธิภาพของความร้อน ในขณะที่เส้นทางฝั่งเปลือกหอย รองรับการไหลเวียนของสระ สําหรับประสิทธิภาพสูงสุดทั้งสองวงจรได้รับการติดตั้ง อย่างต่อเนื่องเพื่อให้ร้อนและเย็น สายน้ํารักษาความแตกต่าง อุณหภูมิที่มีประโยชน์ตามผู้แลกเปลี่ยน

การ ก่อ สร้าง: เปลือก หุ้ม หุ้ม ด้วย หลอด เลือด แดง ภาย ใน
การจัดวางแบบค่อย ๆ ค่อย ๆ ชัด ๆ: ขัดแย้ง น้ํา ใน เปลือก หอย, ของ เหลว ร้อน ใน ท่อ
จัดพิมพ์ค่าความเข้มสี: ถึง 14,000 W/m²K; การกําหนดสิทธิ์
เผยแพร่ความเร็วการไหลสูงสุด: ถึง 5.5 เมตร/วินาที ตรวจสอบความดันลดลงและขีด จํากัดการกัดกร่อน
ผลงานด้านสระ: ความสามารถการไหลสูงที่มีความดันต่ําลดลง
รองรับการเมานท์: พลาสติกหรือวงเล็บเหล็ก ตัวเลือกตามโมเดลและการติดตั้ง
ช่วงการลงแจ้ง: ST16–ST1750 / SP55–SP6000
ขอบเขตความจุในการพิมพ์: 16–1,750 kW / 55–6,000 kBtu/h

วิศวกรรมอธิบาย

ดูสิ่งที่เกิดขึ้นภายในผู้แลกเปลี่ยน

Poduct imation ถูกจับคู่เข้ากับบริบททางเทคนิค เพื่อให้ผู้ซื้อและวิศวกรสามารถเข้าใจ การก่อสร้าง เส้นทางกระแสและการปรับแต่ง -- ไม่ใช่แค่ภายนอก

เปลือกสระและเครื่องแลกเปลี่ยนความร้อนและการติดตั้ง — 01
วงจรความร้อนของสระ และเส้นทางไหล
ท่อน้ําผ่านวงจรเปลือก ในขณะที่หม้อเดือด, แสงอาทิตย์ หรือของเหลวที่ดูดความร้อนเดินทาง ผ่านวงจรท่อภายใน

HEXNOVAS ครอบครัวแลกเปลี่ยนความร้อนของสระและไทเทเนี่ยม — 02
ครอบครัวไม่มีหนาม และผลิตภัณฑ์ไทเทเนียม
การ จัด เตรียม ด้าน วัตถุ และ การ เชื่อม โยง

ทําไมเทคโนโลยีนี้

วัตถุประสงค์สร้างสําหรับสระว่ายน้ําและสปา

การก่อสร้างท่อเพาะเชื้อผสมความร้อนสูง มีประสิทธิภาพสูง พื้นที่การไหลของน้ําในสระที่ใจกว้าง

ลดความดันต่ํา

เส้นทางการไหลของสระขนาดใหญ่ รองรับอัตราการไหลของน้ําสูง มีแรงต้านทานต่ํา

ย่อ/ ขยาย

การออกแบบที่ตีพิมพ์สามารถใช้พื้นที่ประมาณหนึ่งในสิบของพื้นที่ในระบบอ้างอิงทั่วไป

การต้านทานน้ําในสระ

เหล็กกล้าไร้รอยด่าง หรือไทเทเนียม ถูกเลือกรอบคลอรีน, โบรมีน, สารเกลือ และเคมีทําความสะอาด

ท่อ เกลียว ที่ ถูก ยึด

การกําจัดเชื้ออาหารเพิ่มภาวะอากาศแปรปรวน และสามารถส่งมอบ สัมประสิทธิ์ของสารละลายความร้อนที่ตีพิมพ์ได้ถึง 14,000 W/m²K.

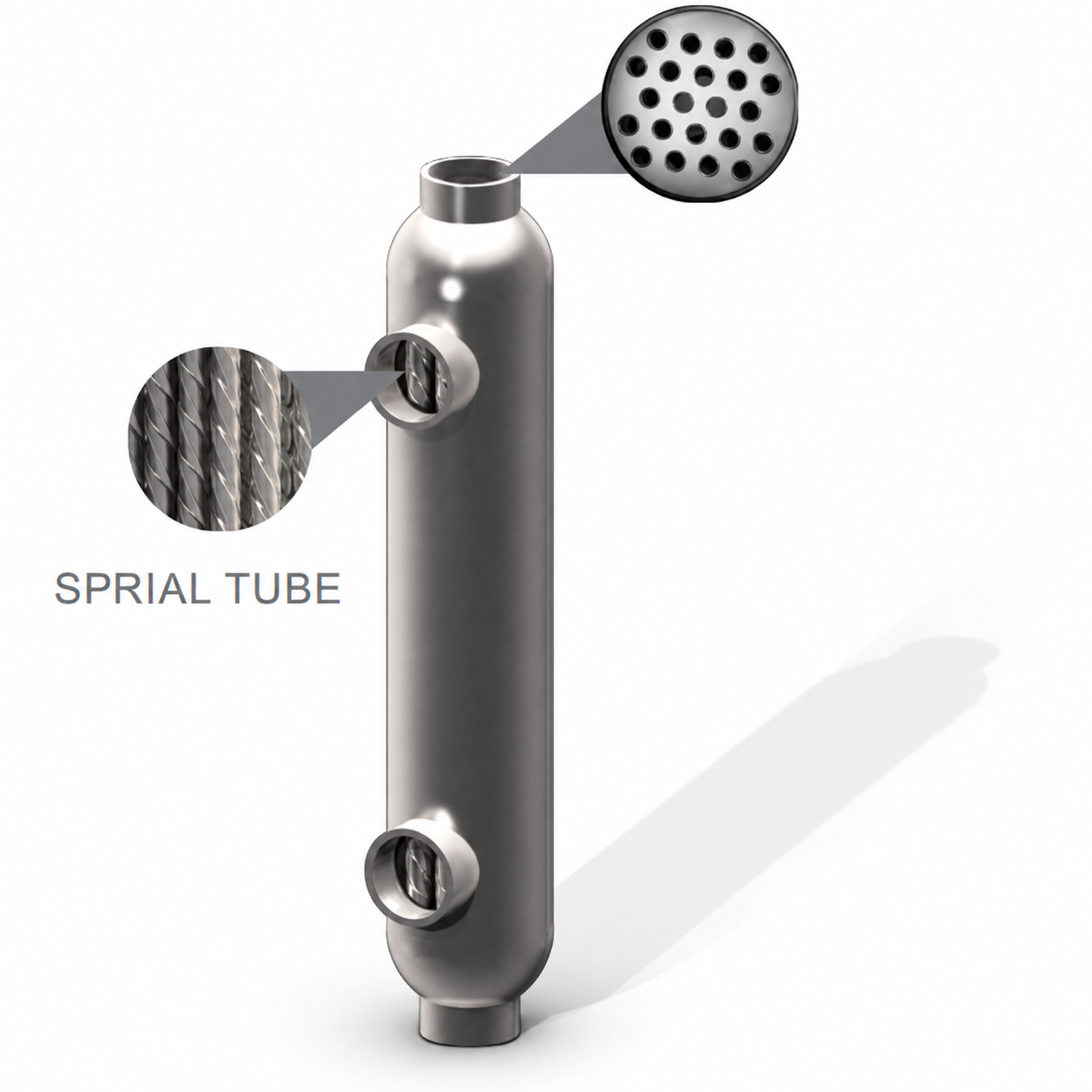

แผ่น กระดาษ ที่ มี ความ ร้อน จาก สระ ว่าย น้ํา

โครงสร้างเกลียวเกลียวที่ทับซ้อนกัน

ราย ละเอียด ที่ ขยาย ออก ไป แสดง ให้ เห็น หลอด เกลียว ใน หลอด และ หลอด ที่ อุด ตัน. การ ต่อ สู้ กัน ส่ง เสริม ให้ เกิด ความ แปรปรวน, ปรับ ปรุง การ เปลี่ยน แปลง ความ ร้อน ให้ ดี ขึ้น ขณะ ที่ ยัง คง มี ร่าง กาย ที่ เป็น แพ็ก เกต อยู่.

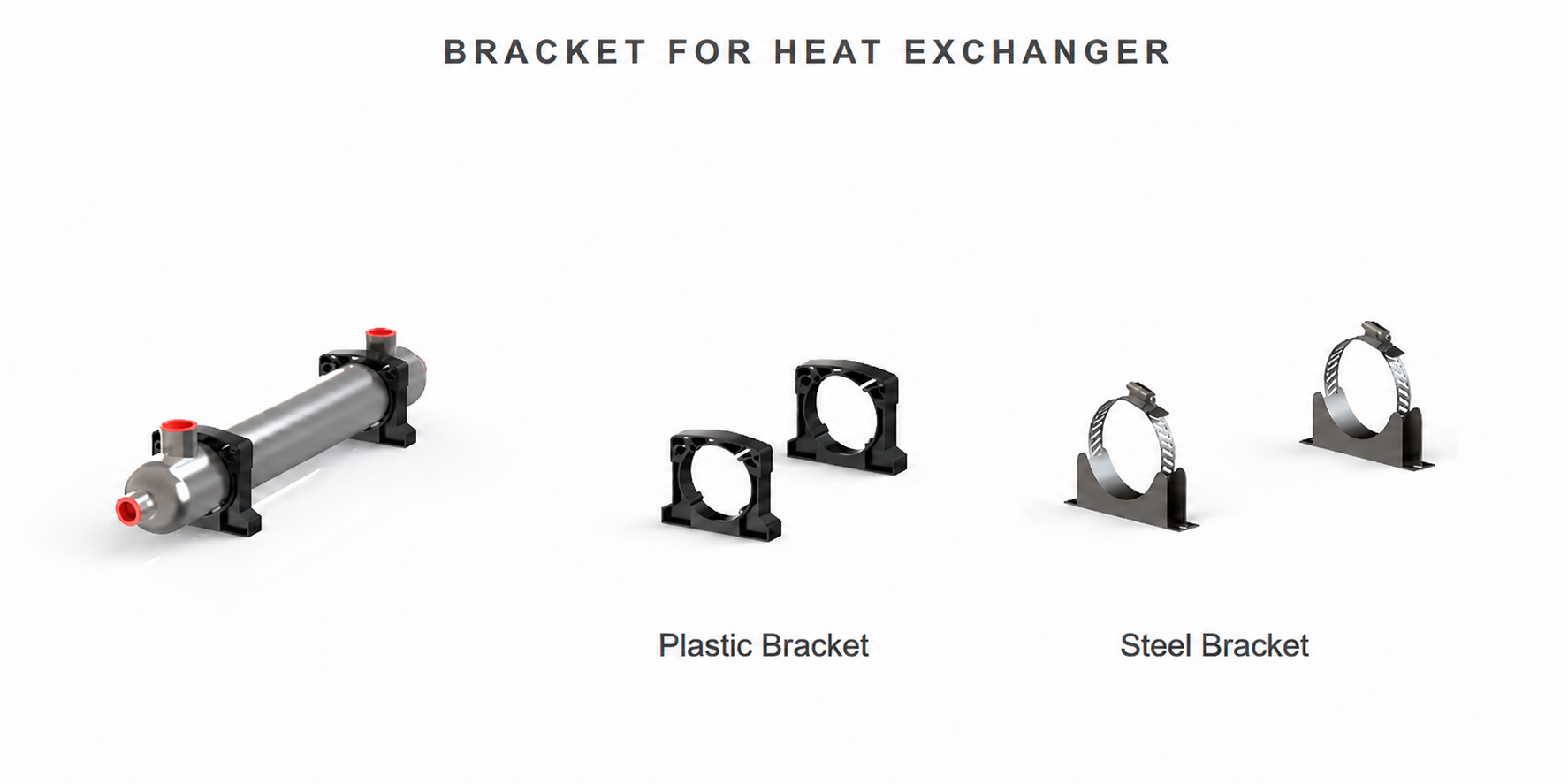

แผ่น พลาสติก และ แผ่น เหล็ก สําหรับ นัก แลก เปลี่ยน ความ ร้อน ใน สระ ว่าย น้ํา

แผ่นพลาสติกและวงเล็บเหล็ก

พลาสติกรองรับการติดตั้งแบบคอมแพ็กมาตรฐาน วงเล็บเหล็กให้การสนับสนุนอย่างแน่นหนา สําหรับแบบจําลองขนาดใหญ่และเรียกร้องให้การ เตรียมการการเพิ่มขึ้น

โมเดลและข้อมูลทางเทคนิค

เปรียบเทียบแบบจําลองและเนื้อหาที่ตีพิมพ์

เปรียบเทียบการจัดการวงจรและมิติโดยรวมที่ตาแล้วเปิดขนาดผลิตภัณฑ์สําหรับมุมมองผลิตภัณฑ์, การวาดมิติและสรุปเทคนิค

หน่วยขนาด

รุ่น	ความจุ (kW / kBtu/h)	ขนาดสระ (m³)	A (mm)	B (mm)	รายละเอียด
ST16 / SP55	16 / 55	15	339	63.5	เปิดรายละเอียด
ST25 / SP85	25 / 85	25	494	63.5	เปิดรายละเอียด
ST45 / SP105	45 / 155	45	404	80	เปิดรายละเอียด
ST60 / SP205	60 / 210	65	511	80	เปิดรายละเอียด
ST88 / SP300	88 / 300	90	701	80	เปิดรายละเอียด
ST105 / SP360	105 / 360	110	890	80	เปิดรายละเอียด
ST175 / SP600	175 / 600	180	862	110	เปิดรายละเอียด
ST352 / SP1200	352 / 1,200	360	895	127	เปิดรายละเอียด
ST700 / SP2400	700 / 2,400	800	964	168	เปิดรายละเอียด
ST880 / SP3000	880 / 3,000	1,000	1,130	168	เปิดรายละเอียด
ST1050 / SP3600	1,050 / 3,600	1,200	1,330	168	เปิดรายละเอียด
ST1350 / SP4500	1,350 / 4,500	1,500	1,030	219	เปิดรายละเอียด
ST1450 / SP5000	1,450 / 5,000	1,660	1,130	219	เปิดรายละเอียด
ST1750 / SP6000	1,750 / 6,000	1,800	1,330	219	เปิดรายละเอียด

จัดพิมพ์ HEXNOVAS ขนาดคูเวตสระว่ายน้ํา และข้อมูลการแสดงระบุ ค่าความจุ, การไหล, การลดความดัน, อัตราความร้อนสระ และพื้นที่ Transfer ของความร้อน เป็นค่าเฉพาะที่ระบุตาม 60°C (140°Fเปลี่ยนแปลงอุณหภูมิได้ การคัดเลือกสุดท้าย ต้องตรวจสอบกับปริมาณสระว่ายน้ํา

ขนาดสําหรับอ้างอิงเท่านั้น มิติสุดท้ายขึ้นอยู่กับการวาดลําดับที่เห็นชอบ HEXNOVAS สํารองสิทธิในการตีความสุดท้าย

การปรับแต่งโปรดักต์

โครงสร้างและทางเลือกทางวัตถุ

การปรับแต่งที่มีอยู่

ST16 ถึง ST1750 ระดับโลก
PER55 ถึงระยะการระบุชื่อแบบอเมริกา SS6000
การจัดวางการเชื่อมต่อด้านเดียวกันและตรงข้าม
แถบวงเล็บกระดาษสําหรับการติดตั้งแบบ compact มาตรฐาน
แผ่น เหล็ก ติด แผ่น ป้าย สําหรับ หน่วย ที่ ใหญ่ กว่า และ การ สนับสนุน แบบ เครื่องจักร ที่ แข็ง แรง

ตัวเลือกต่าง ๆ ของวัตถุ

การก่อสร้างสระไร้รอยขีดข่วน สําหรับน้ําในสระที่เข้ากันได้
Titium รุ่นสําหรับ เรียกน้ําเกลือหรือบริการน้ําเกลือ
การ ทบทวน ด้าน วัตถุ รวม ถึง คลอรีน, โบรมีน, สาร ประกอบ เกลือ, อุณหภูมิ ใน การ ทํา งาน และ สาร เคมี ที่ ทํา ความ สะอาด
ต้อง ยืนยัน การ คัด เลือก สิ่ง ของ ต่าง ๆ ที่ เกี่ยว ข้อง กับ เคมี ใน น้ํา จริง ๆ

โปรแกรมทั่วไป

ที่ที่ตัวแทนนี่พอดี

สระ ว่าย น้ํา และ สระ การ ค้า

สํารองและความร้อนในถัง

ระบบเติมน้ําเดือด และระบบเติมความร้อน

หนองน้ําที่หลอมเหลว และสระเกลือ ประกอบด้วยวัสดุที่เข้ากันได้

ข้อมูลการเลือก

สิ่งที่วิศวกรของเราต้องการจากคุณ

ให้ปริมาตรสระ, เวลาอุ่นเครื่อง, คลอรีนหรือโบรมีน, สารเกลือ, ความจุและอุณหภูมิ, น้ําที่ไหล, ความดันที่อนุญาตให้ลดลง, การเชื่อมต่อมาตรฐาน, การจัดพอร์ตและความต้องการการติดตั้ง

คําถามที่ถามบ่อย

คําถามสําคัญก่อนที่จะเลือกผลิตภัณฑ์

ทําได้ไง เครื่องแลกเปลี่ยนความร้อนสำหรับสระว่ายน้ำ งานเหรอ?

จําเป็น ต้อง มี ข้อมูล อะไร เพื่อ จะ เลือก ผลิตภัณฑ์ ที่ ถูก ต้อง?

วัสดุ และ การปรับแต่ง ชนิด ใด ที่ มี อยู่?

การก่อสร้างแบบไม่มีรอยต่อ สําหรับน้ําในสระที่เข้ากันได้ Titium รุ่นสําหรับเรียกร้องให้คลอไรด์หรือบริการน้ําเกลือ; การรีวิวทางวัตถุรวมถึงคลอรีน โบรมีน สารเกลือ อุณหภูมิดําเนินการ และสารเคมีทําความสะอาด ต้อง ยืนยัน การ คัด เลือก สิ่ง ของ ต่าง ๆ ที่ เกี่ยว ข้อง กับ เคมี ใน น้ํา จริง ๆ

ผล ผลิต ชิ้น สุด ท้าย ได้ รับ การ ยืน ยัน อย่าง ไร?

ขนาดสุดท้ายได้รับการยืนยันจากการคํานวณอุณหภูมิ โดยใช้อัตราการไหลของกระแส, อุณหภูมิในท่อ, การลดความดันที่ได้รับอนุญาต การออกแบบความดัน และคุณสมบัติของของเหลว

เอกสารของโปรดักต์

คาตาโลค และดาวน์โหลดทางเทคนิค

ใช้แคตตาล็อกที่ตีพิมพ์เพื่ออ้างอิงผลิตภัณฑ์ มิติสุดท้าย เรตติ้งและวัสดุ ได้รับการยืนยันสําหรับรูปแบบและการดําเนินการ

สระว่ายน้ํา Heat graper Cataloagแบบจําลองความร้อน, ระบบจัดการและมิติ เปิดศูนย์การดาวน์โหลดที่สมบูรณ์เรียกดู จุลสารผลิตภัณฑ์ HEXNOVAS และส่วนอ้างอิงทางเทคนิคทั้งหมด
