プレート&ブロック テクノロジー
全溶接の波形の版のブロックは高温および圧力の密集した、信頼できる熱伝達のための圧力保持フレーム内の取付けました。
働く主義
波形プレートは、封入された熱伝達ブロックに溶接され、外部圧力フレーム内に固定されます。 X の低Θおよび D の高Θ版パターンが熱性能および圧力低下が運転条件に一致させるようにする間、2 つの媒体のパス。
エンジニアリングの説明
製品イメージは技術的な文脈とペアリングされるため、買い手やエンジニアは、外観だけでなく、構造、フローパス、構成を理解できます。

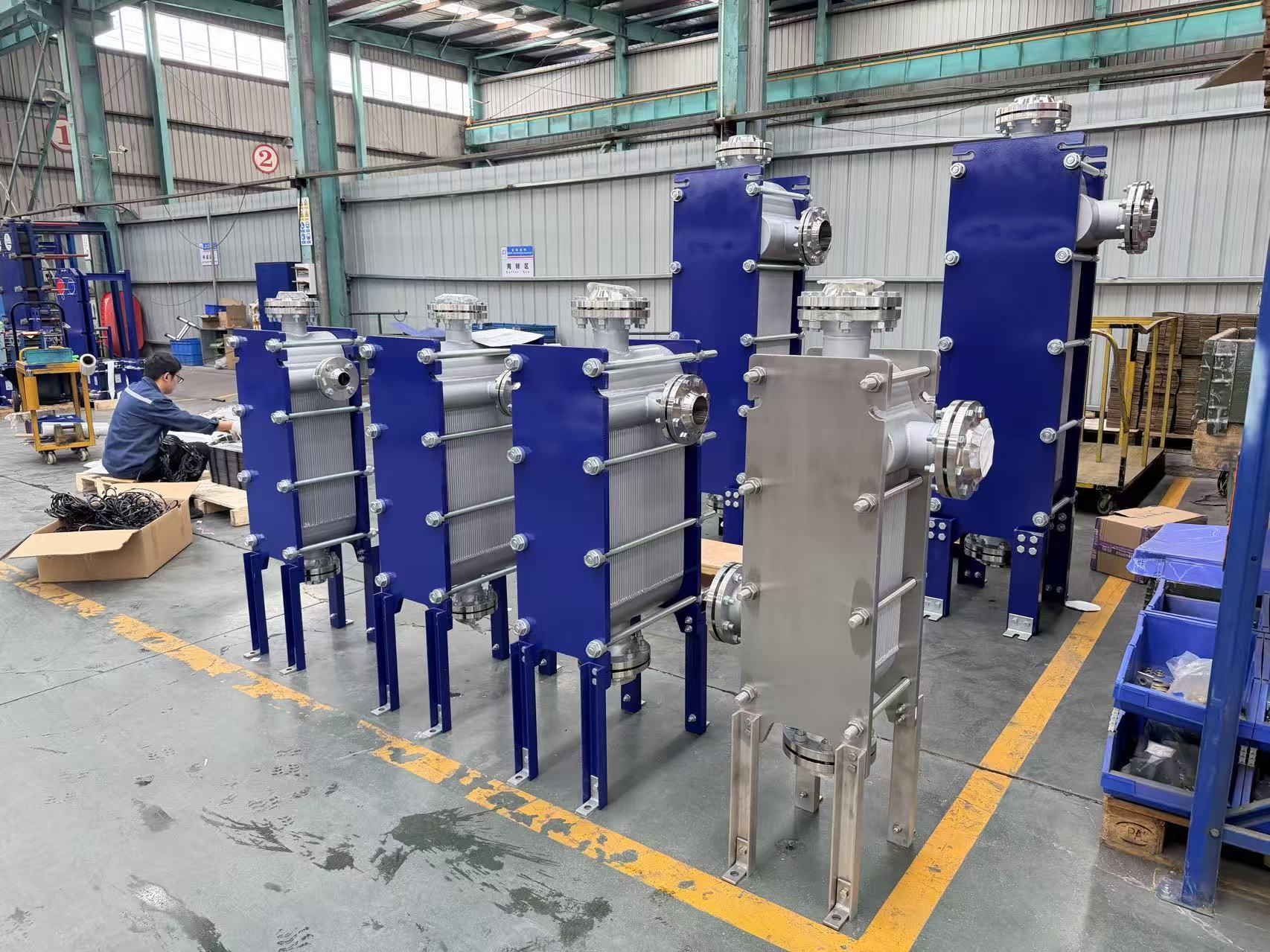

全溶接の波形の版のブロックは外的なフレームによって支えられ、圧力保持します2つのプロセス回路を断続的に版のガスケットなしで分けられます。

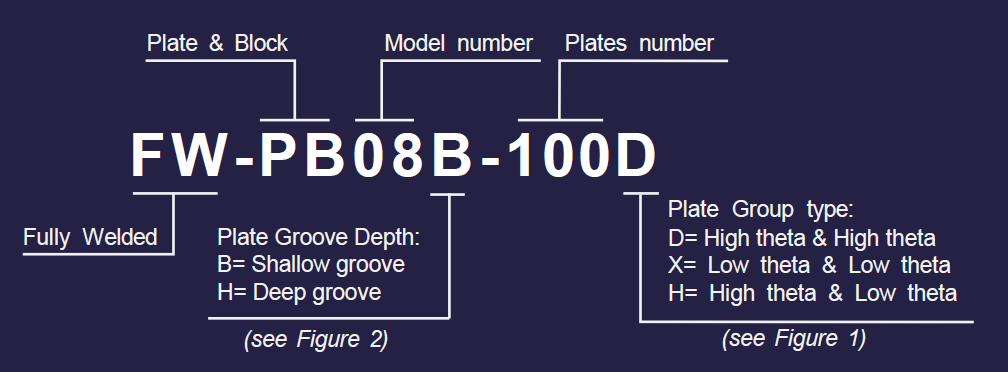

モデル指定は、選択したデュースに使用されるプレートサイズ、プレート数、熱板パターンを識別します。

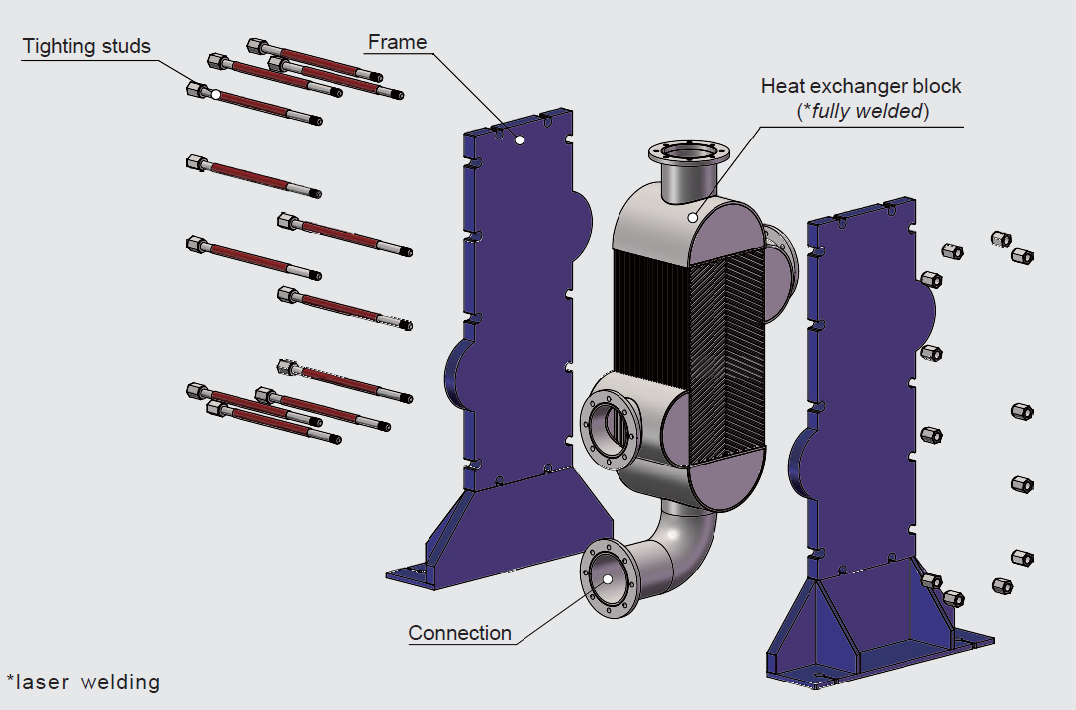

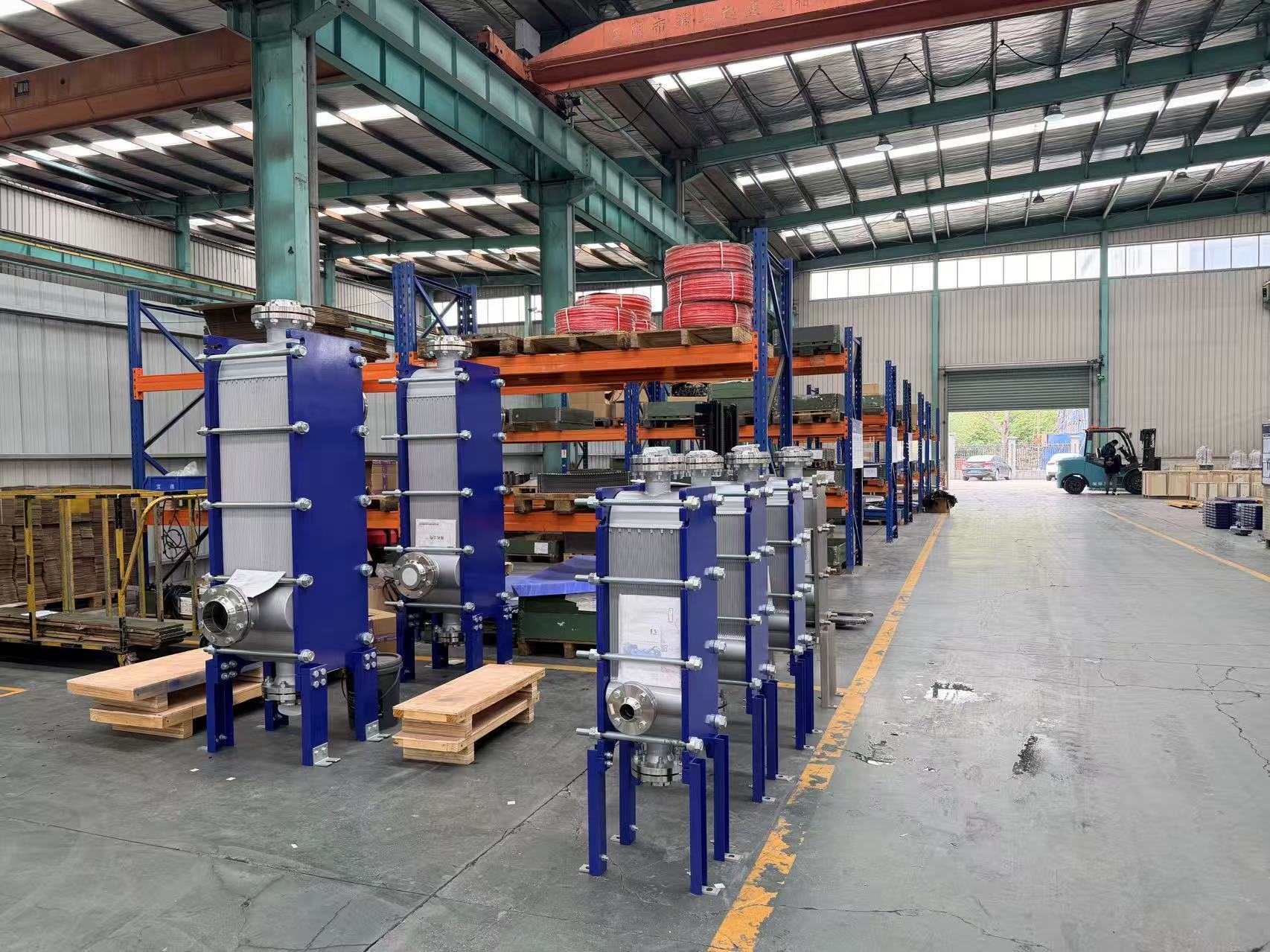

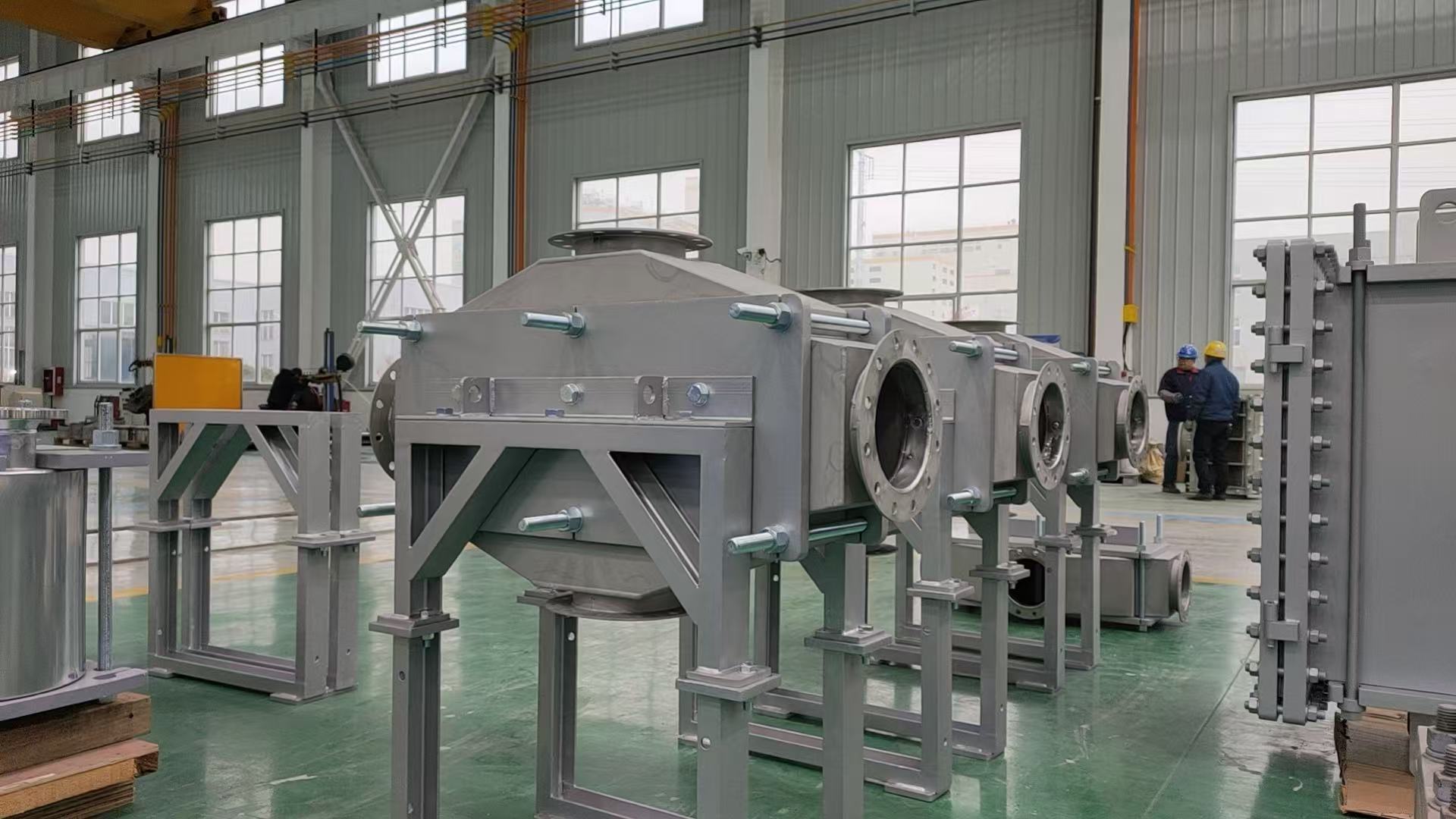

外部圧力フレームと赤のネクタイロッドは、プロセス接続をアクセス可能に保ちながら、完全に溶接されたプレートブロックを保持します。
モデルと技術データ

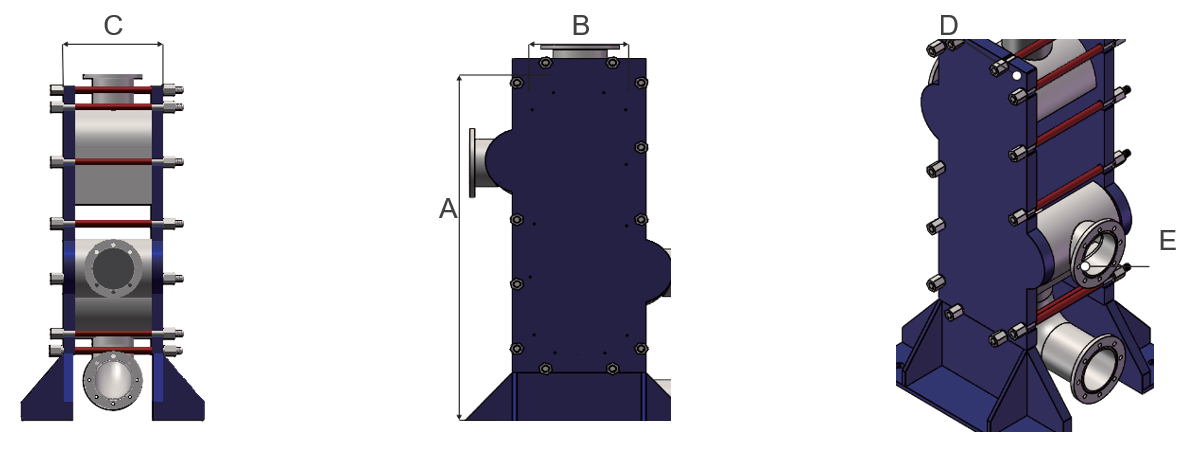

回路の配置および全面的な次元を一目で比較して下さい、そしてプロダクト眺め、次元のデッサンおよび技術的な要約のためのプロダクト サイズを開けて下さい。
| モデル: | A (mm) | B (mm) | 最高のC (mm) | プレート面積(m²) | インフォメーション |
|---|---|---|---|---|---|
| FW-PB08 | 910 | 262 | 960 | 0.08 | 詳細情報を開く |
| FW-PB20 | 1,425 | 367 | 1,050 | 0.20 | 詳細情報を開く |
| FW-PB33 | 1,664 | 427 | 2,750 | 0.33 | 詳細情報を開く |
| FW-PB65 | 2,186 | 511 | 2,900 | 0.65 | 詳細情報を開く |
| FW-PB96 | 2,560 | 718 | 3,100 | 0.96 | 詳細情報を開く |
| FW-PB119 | 2,860 | 718 | 3,300 | 1.19 | 詳細情報を開く |
| FW-PB140 | 3,160 | 718 | 3,500 | 1.40 | 詳細情報を開く |
| FW-PB165 | 2,950 | 1,300 | 3,200 | 1.65 | 詳細情報を開く |
| FW-PB185 | 3,250 | 1,300 | 3,500 | 1.85 | 詳細情報を開く |
HEXNOVAS FW-PBシリーズデータを公開しました。 A、Bおよび最高のCはカタログの封筒次元です; D と E は、接続サイズが最大です。 最終的な圧力、温度、材料、版パターン、版の計算およびノズルの設計はプロジェクト検証を要求します。
寸法は参考のみです。 最終的な次元は承認された順序のデッサンの起因です。 HEXNOVASは、最終的な解釈の権利を留保します。
