モデル詳細
CSA24
HEXNOVAS サイドアーム式熱交換器
- A (mm)
- 609
- B (mm)
- 549
- C (mm)
- 510
- 建築設計
- フィンサイドアーム
- コネクション
- NPT女性/はんだ
- ひれの側面腕材料
- 316L/304ステンレス鋼
- フィンサイドアーム接続
- NPT 女性
- 銅の側面腕材料
- 銅合金
- 銅の側面腕の関係
- ソルダー
寸法は参考のみです。 最終的な次元は承認された順序のデッサンの起因です。 HEXNOVASは、最終的な解釈の権利を留保します。
リクエストモデル選択サイドアーム・トゥブラー テクノロジー
サイドアーム式熱交換器
ボイラーまたは太陽回路からの熱を国内熱湯の貯蔵タンクに移すための縦の管状の熱伝達の熱交換器。
働く主義
熱を移す技術。
熱源の液体は内部管の壁を通して熱を移します。 タンク・サイドの水が温まるので、自然に上昇し、クーラー水はタンクの横に垂直に設置されるとき、交換体が熱心なループを作る。
- 公開モデルの範囲
- CSA24 / SA33 / SA38
- 熱伝達の概念
- 銅の多管かステンレス鋼のfintubeの構造
- ステンレス接続
- NPT 女性
- 銅の関係
- ソルダー
- 導入事例
- 縦横の貯蔵タンク
- タンクサイド循環
- 自然な対流/熱心な電話
エンジニアリングの説明
取引所の内側で何が起こっているかを参照してください。
製品イメージは技術的な文脈とペアリングされるため、買い手やエンジニアは、外観だけでなく、構造、フローパス、構成を理解できます。

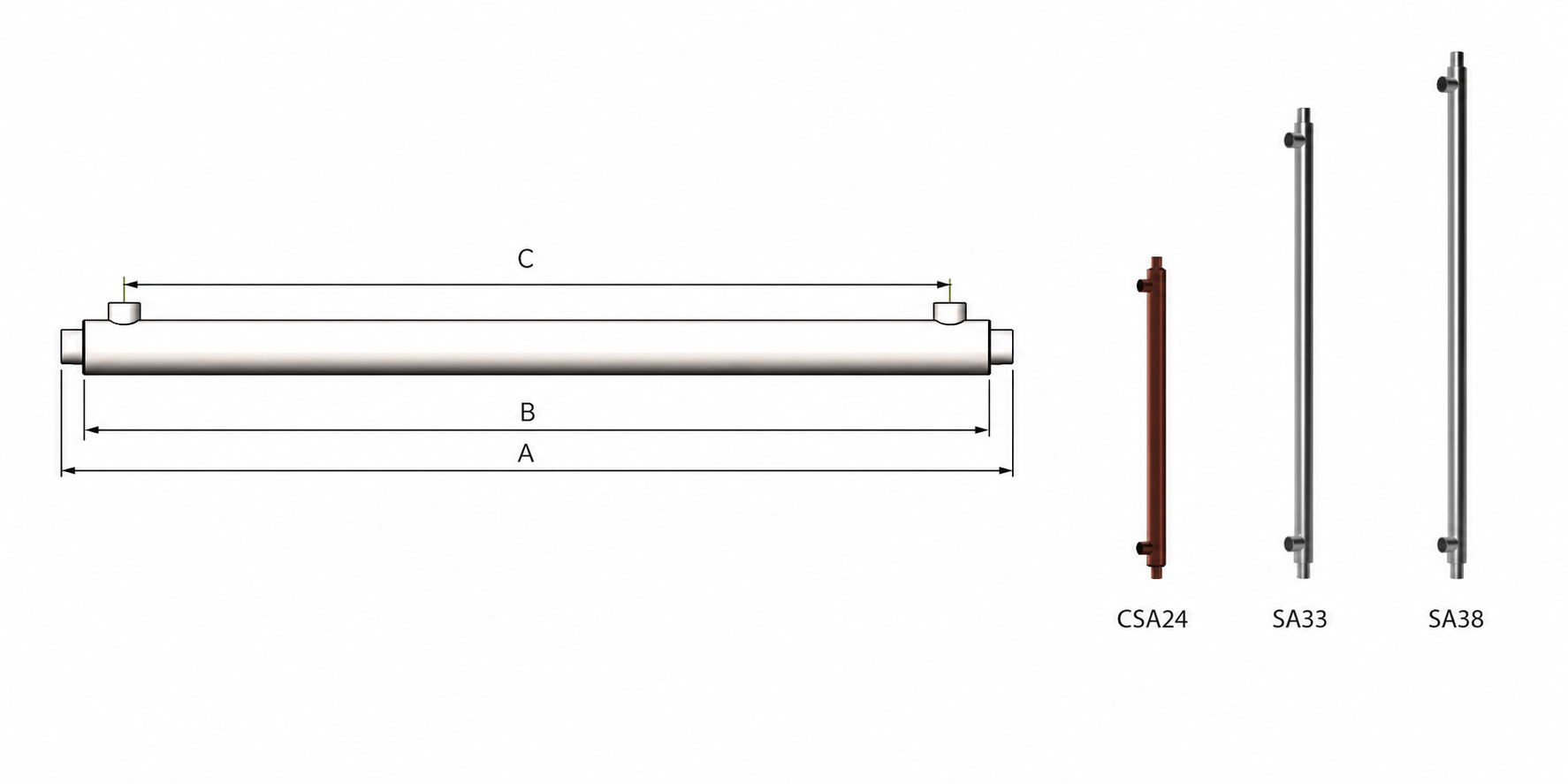

2つの側面腕の熱移動構造
銅版は複数の内部管を使用しますが、ステンレス鋼版は拡張されたひれの表面を使用します。 熱伝達の手配から、材料・接続方法が別途選定されます。

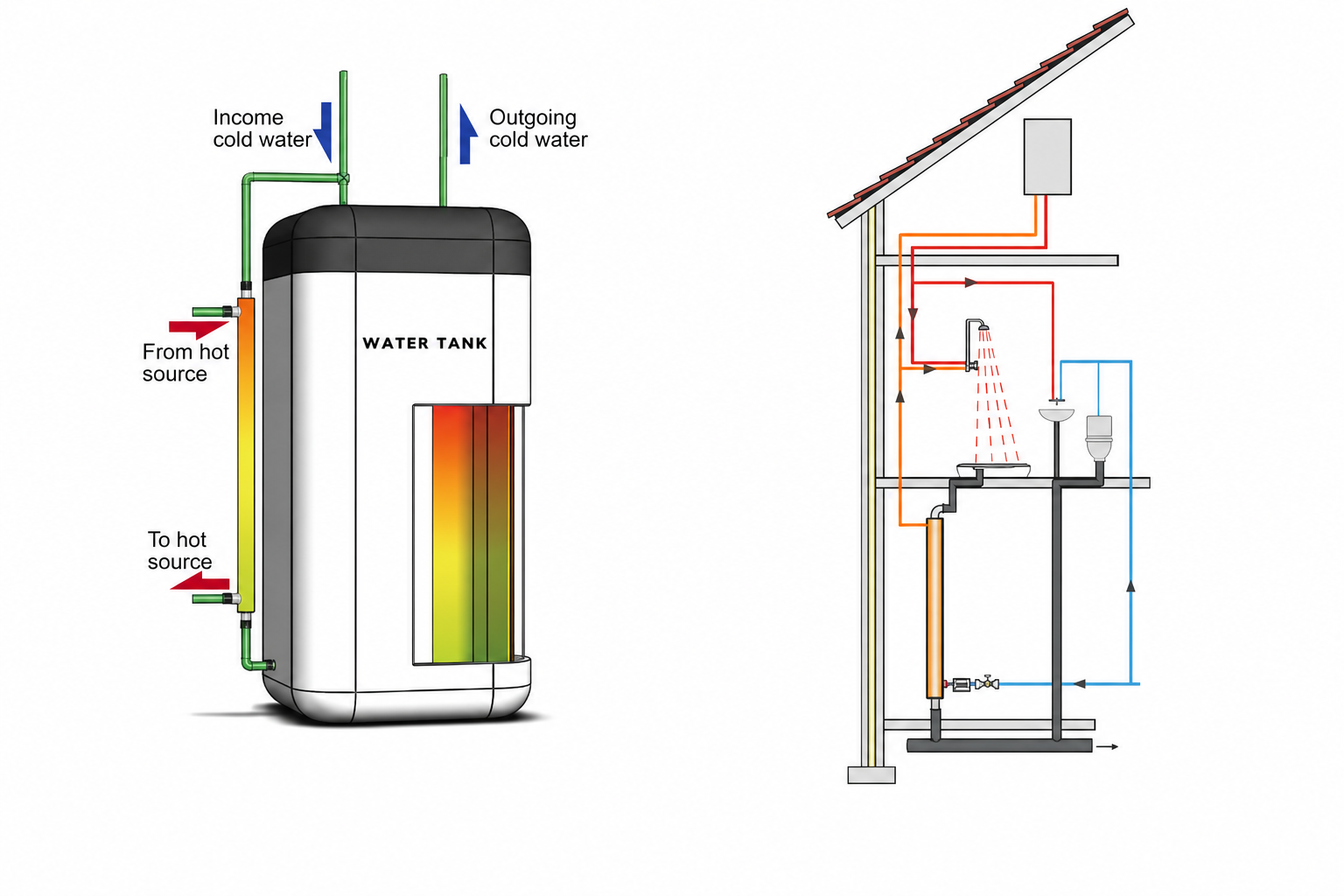

自然対流水加熱と熱回復
貯蔵タンクの取付けでは、熱した水はより低い関係にクーラー タンク水リターンの間に自然なconvectionを通して上がります。 同じ縦型フィンチューブのコンセプトは、シャワー排水熱で冷水を予熱できます。
モデルと技術データ
モデルと公表された仕様を比較します。
回路の配置および全面的な次元を一目で比較して下さい、そしてプロダクト眺め、次元のデッサンおよび技術的な要約のためのプロダクト サイズを開けて下さい。
寸法ユニット
| モデル: | A (mm) | B (mm) | C (mm) | 建築設計 | インフォメーション |
|---|---|---|---|---|---|
| CSA24 | 609 | 549 | 510 | フィンサイドアーム | 詳細情報を開く |
| SA33 | 840 | 800 | 720 | フィンまたは銅 | 詳細情報を開く |
| SA38 | 977 | 935 | 855 | フィンまたは銅 | 詳細情報を開く |
HEXNOVASのサイドアームのカタログ寸法を公表しました。 パンフレットは、フィンの設計が従来のチューブとシェルのサイドアームスの表面積約5〜8倍の期間を提供すると述べています。 実際の性能は温度、循環および取付けによって決まります。
寸法は参考のみです。 最終的な次元は承認された順序のデッサンの起因です。 HEXNOVASは、最終的な解釈の権利を留保します。
モデル詳細
SA33
HEXNOVAS サイドアーム式熱交換器
- A (mm)
- 840
- B (mm)
- 800
- C (mm)
- 720
- 建築設計
- フィンまたは銅
- コネクション
- NPT女性/はんだ
- ひれの側面腕材料
- 316L/304ステンレス鋼
- フィンサイドアーム接続
- NPT 女性
- 銅の側面腕材料
- 銅合金
- 銅の側面腕の関係
- ソルダー
寸法は参考のみです。 最終的な次元は承認された順序のデッサンの起因です。 HEXNOVASは、最終的な解釈の権利を留保します。
リクエストモデル選択モデル詳細
SA38
HEXNOVAS サイドアーム式熱交換器
- A (mm)
- 977
- B (mm)
- 935
- C (mm)
- 855
- 建築設計
- フィンまたは銅
- コネクション
- NPT女性/はんだ
- ひれの側面腕材料
- 316L/304ステンレス鋼
- フィンサイドアーム接続
- NPT 女性
- 銅の側面腕材料
- 銅合金
- 銅の側面腕の関係
- ソルダー
寸法は参考のみです。 最終的な次元は承認された順序のデッサンの起因です。 HEXNOVASは、最終的な解釈の権利を留保します。
リクエストモデル選択なぜこの技術なのか
性能、完全性、サービス性を左右する設計。
- タンク側のポンプなしで作動させることができる自然な機能循環
- 公開されたひれの設計は従来の管の側面腕の表面区域およそ5から8回を提供します
- ステンレス製および銅の構造は異なった取付けの必要性をカバーします
- コンパクトな縦形は、温水タンクの横に収まります
製品構成
構造および物質的な選択。
利用可能な構成
- CSA24、SA33、SA38サイズ
- メスNPT接続付きステンレスフィンサイドアーム
- はんだの接続が付いている銅の側面腕
- 縦のサーモサイフォンの取付け
物質的な選択
- 316L/304ステンレス鋼のひれの側面腕
- 銅の側面腕の選択
- 接続材料と方法が選択された構造に依存します
典型的な適用
この交換機が合っているところ。
家庭用温水システムへの屋外木材ボイラー
ボイラーおよび熱水貯蔵の統合
太陽熱ダンプか貯蔵回路
シャワーと排水熱回復
選考方法
エンジニアがあなたから必要とするもの
熱源の液体および温度、タンク容積、必須の暖房の運転条件、関係材料およびサイズ、利用できる縦の設置スペースおよび水化学を提供して下さい。
よくある質問
製品の選定前の重要な質問
方法 サイドアーム式熱交換器 仕事??
熱源の液体は内部管の壁を通して熱を移します。 タンク・サイドの水が温まるので、自然に上昇し、クーラー水はタンクの横に垂直に設置されるとき、交換体が熱心なループを作る。
正しい製品を選択するにはどのような情報が必要ですか?
熱源の液体および温度、タンク容積、必須の暖房の運転条件、関係材料およびサイズ、利用できる縦の設置スペースおよび水化学を提供して下さい。
どの材料や構成が利用可能ですか?
316L/304ステンレス鋼のひれの側面腕; 銅の側面腕の選択; 接続材料と方法が選択された構造に依存します
最終製品サイズはどのように確認されますか?
最終的なサイズは、流量、入口および出口の温度、許容圧力低下、設計圧力および流体特性を使用して熱計算によって確認されます。
製品のドキュメント
カタログと技術的なダウンロード.
公開されたカタログを製品範囲の参照に使用して下さい。 最終的な寸法、評価および材料は、選択したモデルおよび動作デュースのために確認されます。
