PVX テクノロジー
PVX チタン管式熱交換器
チタンチューブと海水とヒートポンプの作業のためのポリマーシェル熱交換器。
働く主義
熱を移す技術。
冷媒またはサービス液は、プールまたは塩水がポリマーシェルを通過しながら、チタンチューブ回路を介して流れます。 2つの媒体の混合なしでチタニウムの壁を通した熱伝達。
- チタンチューブ温度
- -50°C to 150°C
- ポリマー貝の温度
- -10°C to 35°C
- チタンチューブ圧力
- 45バーまで
- ポリマー貝圧力
- 5バーまで
エンジニアリングの説明
取引所の内側で何が起こっているかを参照してください。
製品イメージは技術的な文脈とペアリングされるため、買い手やエンジニアは、外観だけでなく、構造、フローパス、構成を理解できます。

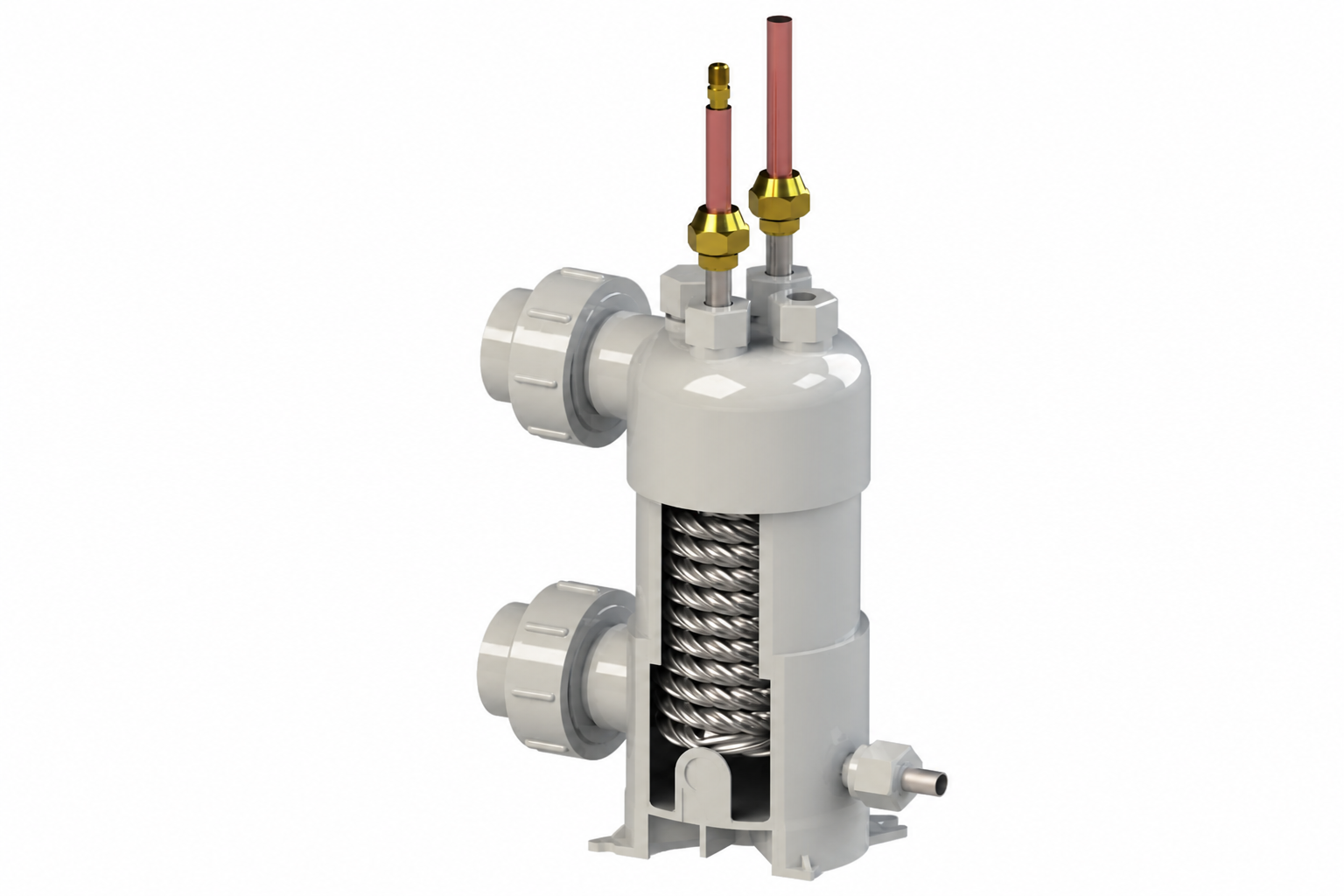

01波形の螺線形傷のチタニウムの管が付いているポリ塩化ビニールの貝
プールの水は防蝕チタニウムの管回路の中の冷却剤が残っている間ポリマー貝を通って流れます。

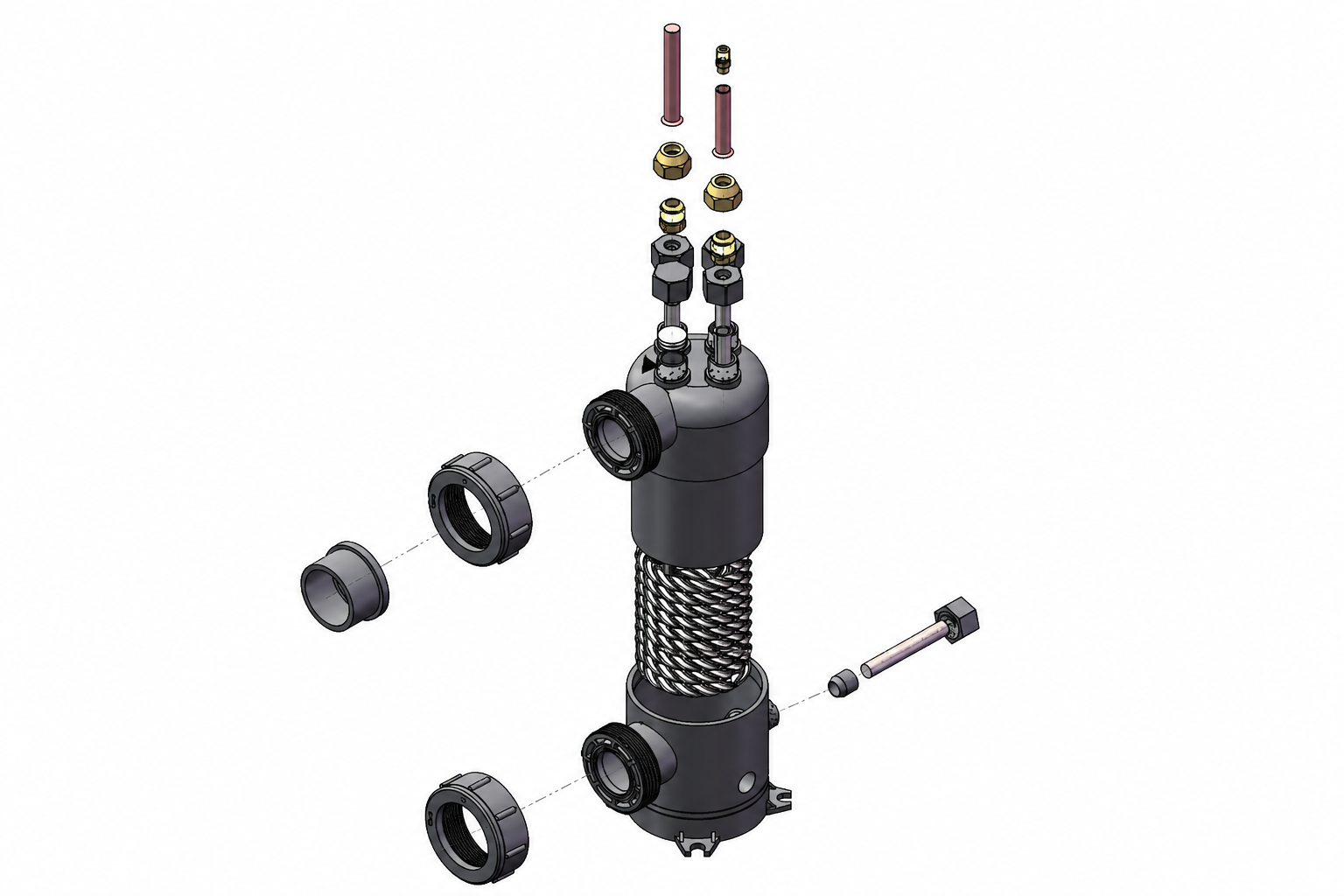

02サービス接続と交換可能なインストールコンポーネント
公表された部品図は、ユニオン、銅接続、圧縮継手、水流ソケット、チタンチューブ、センサー接続を識別します。

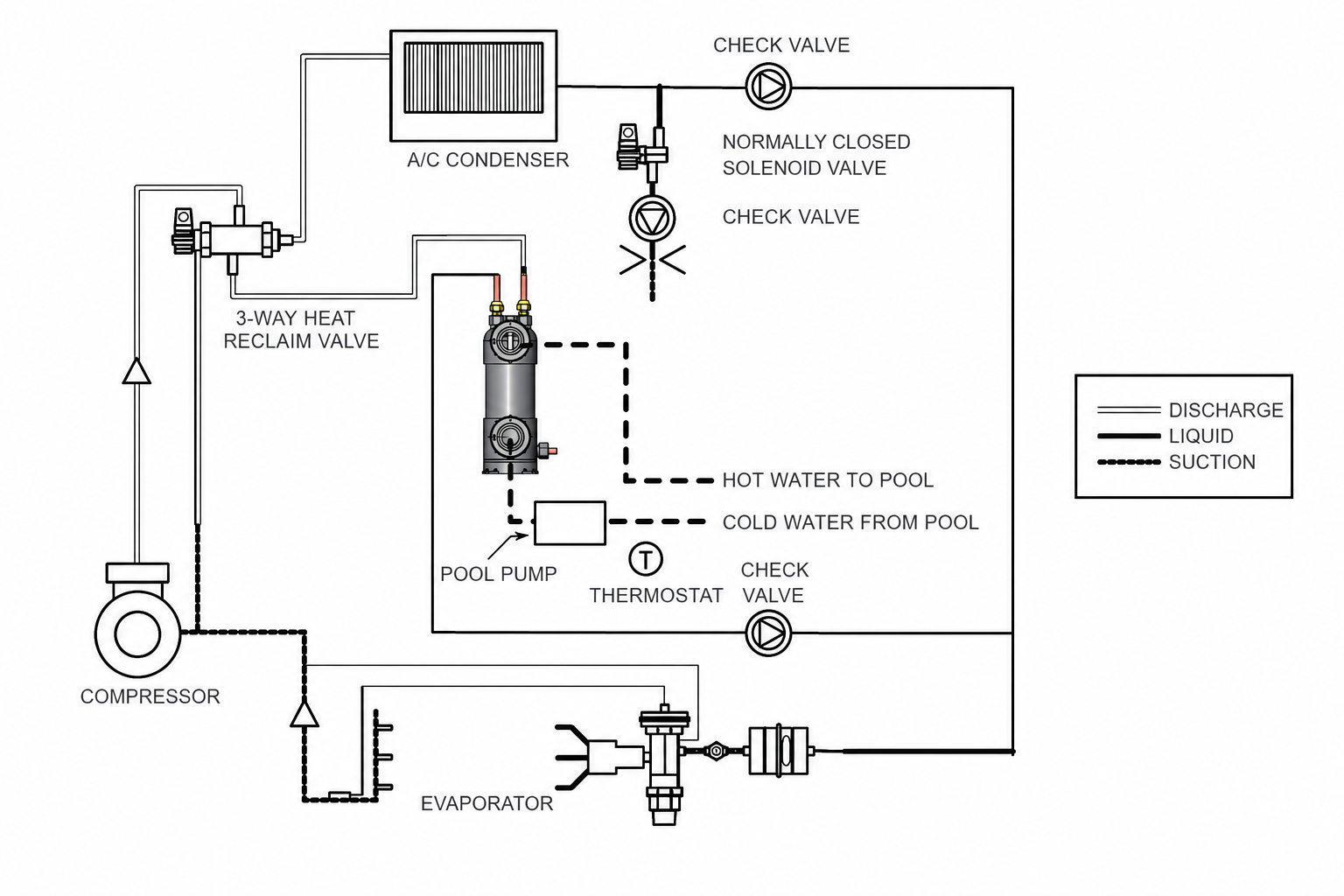

03プールの暖房のための空気調節の熱回復
3方向熱回収弁は、ポンプポンプがポリマーシェルを介して水を循環しながら、PVXチタン回路を介して有用なコンデンサー熱をダイバーします。
モデルと技術データ
モデルと公表された仕様を比較します。
回路の配置および全面的な次元を一目で比較して下さい、そしてプロダクト眺め、次元のデッサンおよび技術的な要約のためのプロダクト サイズを開けて下さい。
寸法ユニット
HEXNOVAS PVXのカタログ値を公開。 容量および水流の評価は熱選択のための代りにプロダクト範囲の参照、ではないですです。 冷却剤、プール化学、温度、圧力、接続および実際の運転条件のためのインストール要件を確認します。
寸法は参考のみです。 最終的な次元は承認された順序のデッサンの起因です。 HEXNOVASは、最終的な解釈の権利を留保します。
モデル詳細
PVX-38
HEXNOVAS PVX チタン管式熱交換器
製品構成

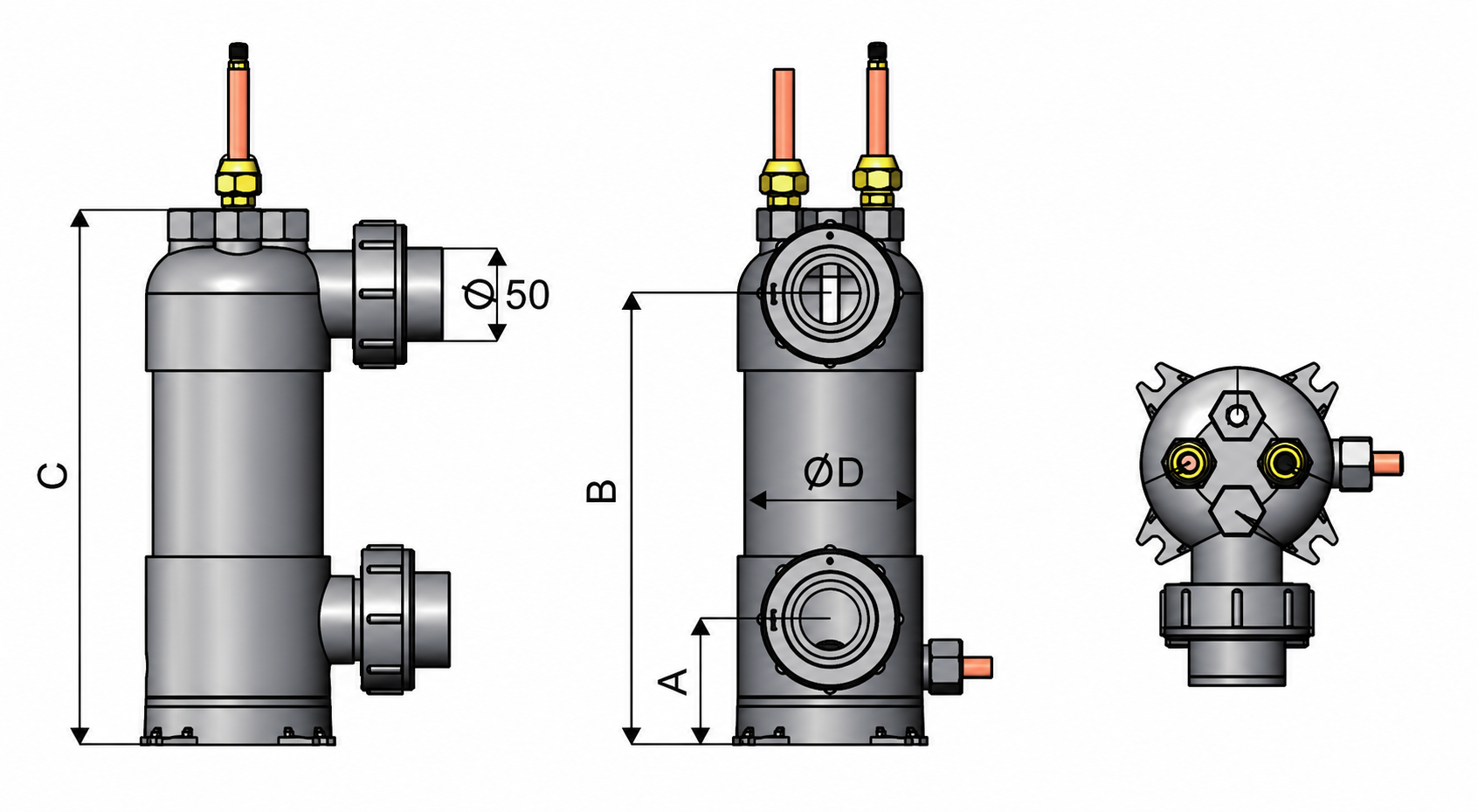

次元のデッサン- 容量(kW)
- 3.8
- 水の流れ(m³/h)
- 1.8
- A (mm)
- 80
- B (mm)
- 250
- C (mm)
- 310
- D (mm)
- Ø110
- 管OD (mm)
- 12.7
- 管の長さ(m)
- 3
- チューブサイドメディア
- R22、R134a、R404A、R407C、R410A、R417A、R600Aおよび多用性がある冷却剤
- シェルサイドメディア
- プール水、塩水、メッキ液、グリコール混合物
- 公開限度額
- チタン側:45バー; ポリ塩化ビニールの貝の側面: 5 つの棒
- 主要なコンポーネント
- ユニオンインサートとナット、銅接続チューブ、圧縮継手、水流ソケット、チタンチューブコイル、温度センサーソケット
寸法は参考のみです。 最終的な次元は承認された順序のデッサンの起因です。 HEXNOVASは、最終的な解釈の権利を留保します。
リクエストモデル選択 モデル詳細
PVX-45
HEXNOVAS PVX チタン管式熱交換器
製品構成次元のデッサン - 容量(kW)
- 4.5
- 水の流れ(m³/h)
- 2
- A (mm)
- 80
- B (mm)
- 290
- C (mm)
- 350
- D (mm)
- Ø110
- 管OD (mm)
- 12.7
- 管の長さ(m)
- 4.9
- チューブサイドメディア
- R22、R134a、R404A、R407C、R410A、R417A、R600Aおよび多用性がある冷却剤
- シェルサイドメディア
- プール水、塩水、メッキ液、グリコール混合物
- 公開限度額
- チタン側:45バー; ポリ塩化ビニールの貝の側面: 5 つの棒
- 主要なコンポーネント
- ユニオンインサートとナット、銅接続チューブ、圧縮継手、水流ソケット、チタンチューブコイル、温度センサーソケット
寸法は参考のみです。 最終的な次元は承認された順序のデッサンの起因です。 HEXNOVASは、最終的な解釈の権利を留保します。
リクエストモデル選択 モデル詳細
PVX-95
HEXNOVAS PVX チタン管式熱交換器
製品構成次元のデッサン - 容量(kW)
- 9.5
- 水の流れ(m³/h)
- 4.2
- A (mm)
- 80
- B (mm)
- 370
- C (mm)
- 430
- D (mm)
- Ø110
- 管OD (mm)
- 12.7
- 管の長さ(m)
- 6.5
- チューブサイドメディア
- R22、R134a、R404A、R407C、R410A、R417A、R600Aおよび多用性がある冷却剤
- シェルサイドメディア
- プール水、塩水、メッキ液、グリコール混合物
- 公開限度額
- チタン側:45バー; ポリ塩化ビニールの貝の側面: 5 つの棒
- 主要なコンポーネント
- ユニオンインサートとナット、銅接続チューブ、圧縮継手、水流ソケット、チタンチューブコイル、温度センサーソケット
寸法は参考のみです。 最終的な次元は承認された順序のデッサンの起因です。 HEXNOVASは、最終的な解釈の権利を留保します。
リクエストモデル選択 モデル詳細
PVX-120
HEXNOVAS PVX チタン管式熱交換器
製品構成次元のデッサン - 容量(kW)
- 12
- 水の流れ(m³/h)
- 5.5
- A (mm)
- 80
- B (mm)
- 365
- C (mm)
- 430
- D (mm)
- Ø160
- 管OD (mm)
- 12.7
- 管の長さ(m)
- 8.4
- チューブサイドメディア
- R22、R134a、R404A、R407C、R410A、R417A、R600Aおよび多用性がある冷却剤
- シェルサイドメディア
- プール水、塩水、メッキ液、グリコール混合物
- 公開限度額
- チタン側:45バー; ポリ塩化ビニールの貝の側面: 5 つの棒
- 主要なコンポーネント
- ユニオンインサートとナット、銅接続チューブ、圧縮継手、水流ソケット、チタンチューブコイル、温度センサーソケット
寸法は参考のみです。 最終的な次元は承認された順序のデッサンの起因です。 HEXNOVASは、最終的な解釈の権利を留保します。
リクエストモデル選択 モデル詳細
PVX-140
HEXNOVAS PVX チタン管式熱交換器
製品構成次元のデッサン - 容量(kW)
- 14
- 水の流れ(m³/h)
- 6.2
- A (mm)
- 80
- B (mm)
- 445
- C (mm)
- 510
- D (mm)
- Ø160
- 管OD (mm)
- 12.7
- 管の長さ(m)
- 10.5
- チューブサイドメディア
- R22、R134a、R404A、R407C、R410A、R417A、R600Aおよび多用性がある冷却剤
- シェルサイドメディア
- プール水、塩水、メッキ液、グリコール混合物
- 公開限度額
- チタン側:45バー; ポリ塩化ビニールの貝の側面: 5 つの棒
- 主要なコンポーネント
- ユニオンインサートとナット、銅接続チューブ、圧縮継手、水流ソケット、チタンチューブコイル、温度センサーソケット
寸法は参考のみです。 最終的な次元は承認された順序のデッサンの起因です。 HEXNOVASは、最終的な解釈の権利を留保します。
リクエストモデル選択 モデル詳細
PVX-170
HEXNOVAS PVX チタン管式熱交換器
製品構成次元のデッサン - 容量(kW)
- 17
- 水の流れ(m³/h)
- 7.5
- A (mm)
- 80
- B (mm)
- 440
- C (mm)
- 510
- D (mm)
- Ø200
- 管OD (mm)
- 16
- 管の長さ(m)
- 9.8
- チューブサイドメディア
- R22、R134a、R404A、R407C、R410A、R417A、R600Aおよび多用性がある冷却剤
- シェルサイドメディア
- プール水、塩水、メッキ液、グリコール混合物
- 公開限度額
- チタン側:45バー; ポリ塩化ビニールの貝の側面: 5 つの棒
- 主要なコンポーネント
- ユニオンインサートとナット、銅接続チューブ、圧縮継手、水流ソケット、チタンチューブコイル、温度センサーソケット
寸法は参考のみです。 最終的な次元は承認された順序のデッサンの起因です。 HEXNOVASは、最終的な解釈の権利を留保します。
リクエストモデル選択 モデル詳細
PVX-210
HEXNOVAS PVX チタン管式熱交換器
製品構成次元のデッサン - 容量(kW)
- 21
- 水の流れ(m³/h)
- 9.2
- A (mm)
- 80
- B (mm)
- 460
- C (mm)
- 530
- D (mm)
- Ø200
- 管OD (mm)
- 19
- 管の長さ(m)
- 10
- チューブサイドメディア
- R22、R134a、R404A、R407C、R410A、R417A、R600Aおよび多用性がある冷却剤
- シェルサイドメディア
- プール水、塩水、メッキ液、グリコール混合物
- 公開限度額
- チタン側:45バー; ポリ塩化ビニールの貝の側面: 5 つの棒
- 主要なコンポーネント
- ユニオンインサートとナット、銅接続チューブ、圧縮継手、水流ソケット、チタンチューブコイル、温度センサーソケット
寸法は参考のみです。 最終的な次元は承認された順序のデッサンの起因です。 HEXNOVASは、最終的な解釈の権利を留保します。
リクエストモデル選択 モデル詳細
PVX-250
HEXNOVAS PVX チタン管式熱交換器
製品構成次元のデッサン - 容量(kW)
- 25
- 水の流れ(m³/h)
- 12
- A (mm)
- 80
- B (mm)
- 550
- C (mm)
- 620
- D (mm)
- Ø200
- 管OD (mm)
- 19
- 管の長さ(m)
- 12.5
- チューブサイドメディア
- R22、R134a、R404A、R407C、R410A、R417A、R600Aおよび多用性がある冷却剤
- シェルサイドメディア
- プール水、塩水、メッキ液、グリコール混合物
- 公開限度額
- チタン側:45バー; ポリ塩化ビニールの貝の側面: 5 つの棒
- 主要なコンポーネント
- ユニオンインサートとナット、銅接続チューブ、圧縮継手、水流ソケット、チタンチューブコイル、温度センサーソケット
寸法は参考のみです。 最終的な次元は承認された順序のデッサンの起因です。 HEXNOVASは、最終的な解釈の権利を留保します。
リクエストモデル選択 モデル詳細
PVX-300
HEXNOVAS PVX チタン管式熱交換器
製品構成次元のデッサン - 容量(kW)
- 30
- 水の流れ(m³/h)
- 14
- A (mm)
- 80
- B (mm)
- 630
- C (mm)
- 700
- D (mm)
- Ø200
- 管OD (mm)
- 19
- 管の長さ(m)
- 15
- チューブサイドメディア
- R22、R134a、R404A、R407C、R410A、R417A、R600Aおよび多用性がある冷却剤
- シェルサイドメディア
- プール水、塩水、メッキ液、グリコール混合物
- 公開限度額
- チタン側:45バー; ポリ塩化ビニールの貝の側面: 5 つの棒
- 主要なコンポーネント
- ユニオンインサートとナット、銅接続チューブ、圧縮継手、水流ソケット、チタンチューブコイル、温度センサーソケット
寸法は参考のみです。 最終的な次元は承認された順序のデッサンの起因です。 HEXNOVASは、最終的な解釈の権利を留保します。
リクエストモデル選択 モデル詳細
PVX-360
HEXNOVAS PVX チタン管式熱交換器
製品構成次元のデッサン - 容量(kW)
- 36
- 水の流れ(m³/h)
- 15
- A (mm)
- 80
- B (mm)
- 710
- C (mm)
- 780
- D (mm)
- Ø200
- 管OD (mm)
- 19
- 管の長さ(m)
- 17
- チューブサイドメディア
- R22、R134a、R404A、R407C、R410A、R417A、R600Aおよび多用性がある冷却剤
- シェルサイドメディア
- プール水、塩水、メッキ液、グリコール混合物
- 公開限度額
- チタン側:45バー; ポリ塩化ビニールの貝の側面: 5 つの棒
- 主要なコンポーネント
- ユニオンインサートとナット、銅接続チューブ、圧縮継手、水流ソケット、チタンチューブコイル、温度センサーソケット
寸法は参考のみです。 最終的な次元は承認された順序のデッサンの起因です。 HEXNOVASは、最終的な解釈の権利を留保します。
リクエストモデル選択 なぜこの技術なのか
性能、完全性、サービス性を左右する設計。
- チタン耐食性
- 軽量ポリマーシェル
- 塩素化・塩水に最適
- コンパクトなヒートポンプの統合
利用可能な構成
- コンデンサーか蒸化器の運転条件
- 熱ポンプの統合
- 複数の冷媒接続オプション
- プール、塩水および選択された産業構成
物質的な選択
- チタン熱トランスファーチューブ
- PVC/ポリマーシェル
- 互換性のあるシールと冷媒接続
01プールの暖房
02塩水システム
03プールのヒート ポンプ
04めっき・グリコールの選定
プール水化学、冷却剤、加熱または冷却能力、流量、温度、圧力および接続要件を提供します。
方法 PVX チタン管式熱交換器 仕事??
冷媒またはサービス液は、プールまたは塩水がポリマーシェルを通過しながら、チタンチューブ回路を介して流れます。 2つの媒体の混合なしでチタニウムの壁を通した熱伝達。
正しい製品を選択するにはどのような情報が必要ですか?
プール水化学、冷却剤、加熱または冷却能力、流量、温度、圧力および接続要件を提供します。
どの材料や構成が利用可能ですか?
チタン熱トランスファーチューブ; ポリ塩化ビニール/ポリマー貝; 互換性のあるシールと冷媒接続
最終製品サイズはどのように確認されますか?
最終的なサイズは、流量、入口および出口の温度、許容圧力低下、設計圧力および流体特性を使用して熱計算によって確認されます。
製品のドキュメント
カタログと技術的なダウンロード.
公開されたカタログを製品範囲の参照に使用して下さい。 最終的な寸法、評価および材料は、選択したモデルおよび動作デュースのために確認されます。
