WIDE-GAP GPHE เทคโนโลยี
แลกเปลี่ยนความร้อนแบบเปิดโล่ง สําหรับสารไฟเบอร์ ไฟว์, วิสคูส, อนุภาค, ของเหลวสกปรกและเน่า
หลักการการทํางาน
ช่องกว้าง 7.5 มม. เป็นรูปแบบจานออกแบบและเปลี่ยนแปลงพอร์ตเรียบ อนุญาตให้ไฟเบอร์และอนุภาคผ่านผู้แลกเปลี่ยนได้ แพ็คจานที่เปิดได้ซึ่งยังคงมีประสิทธิภาพสูงต่ออุณหภูมิ ในขณะที่ลดการอุดตันและความเสี่ยงของแรงดันในการปฏิบัติหน้าที่ที่สกปรก
วิศวกรรมอธิบาย
Poduct imation ถูกจับคู่เข้ากับบริบททางเทคนิค เพื่อให้ผู้ซื้อและวิศวกรสามารถเข้าใจ การก่อสร้าง เส้นทางกระแสและการปรับแต่ง -- ไม่ใช่แค่ภายนอก
ช่องทางเสรี 7.5 มม. และเส้นทางการไหลที่ราบรื่น ช่วยลดการบิดเบี้ยวและอุดตันเมื่อไฟเบอร์ อนุภาค หรือ viscus transl ผ่านผู้แลกเปลี่ยน
กรอบที่เปิดได้ล็อคยึดแพ็คจานที่กว้างและการเชื่อมต่อขั้นตอนขนาดใหญ่ และความยาวของจานแพ็คสําหรับฟองและงานสกปรก
โมเดลและข้อมูลทางเทคนิค
เปรียบเทียบมิติโมเดลที่ตีพิมพ์ และค่าเทคนิคจากข้อมูลผลิตภัณฑ์
| รุ่น | A (mm) | B (mm) | C (mm) | D (mm) | ความยาวแพ็กเกจ L | ความหนา: | รายละเอียด |
|---|---|---|---|---|---|---|---|
| T20S | 780 | 2,145 | 353 | 1,478 | 8 × N mm | 1 mm | เปิดรายละเอียด |
| TL35S | 1,154 | 3,210 | 578 | 2,177 | 8 × N mm | 1 mm | เปิดรายละเอียด |
จัดพิมพ์แบบกว้าง- gp GPHE ขนาดจากข้อมูลทางเทคนิคที่ป้อนมา N คือจํานวนจาน แผ่นสุดท้าย ความยาวเฟรม วัสดุและการเชื่อมต่อได้รับการยืนยันจากหน้าที่การความร้อนและความสกปรก
ขนาดสําหรับอ้างอิงเท่านั้น มิติสุดท้ายขึ้นอยู่กับการวาดลําดับที่เห็นชอบ HEXNOVAS สํารองสิทธิในการตีความสุดท้าย
รายละเอียดรุ่น

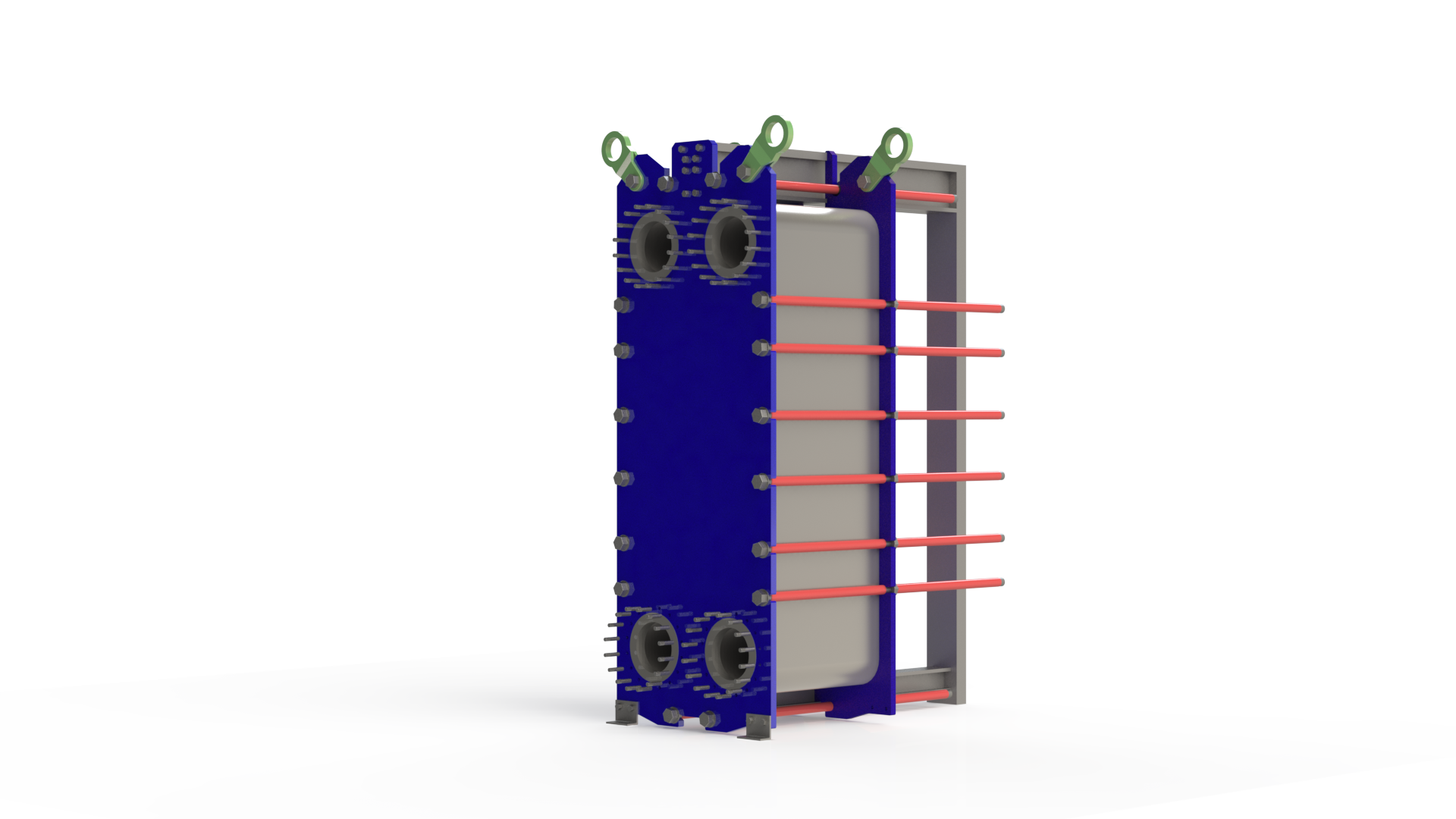

HEXNOVAS เครื่องแลกเปลี่ยนความร้อนแบบแผ่นช่องกว้างพร้อมปะเก็น
ขนาดสําหรับอ้างอิงเท่านั้น มิติสุดท้ายขึ้นอยู่กับการวาดลําดับที่เห็นชอบ HEXNOVAS สํารองสิทธิในการตีความสุดท้าย
ร้องขอการเลือกรุ่นรายละเอียดรุ่น
HEXNOVAS เครื่องแลกเปลี่ยนความร้อนแบบแผ่นช่องกว้างพร้อมปะเก็น
ขนาดสําหรับอ้างอิงเท่านั้น มิติสุดท้ายขึ้นอยู่กับการวาดลําดับที่เห็นชอบ HEXNOVAS สํารองสิทธิในการตีความสุดท้าย
ร้องขอการเลือกรุ่นทําไมเทคโนโลยีนี้
การปรับแต่งโปรดักต์
โปรแกรมทั่วไป
ข้อมูลการเลือก
ให้องค์ประกอบของเหลว, ไฟเบอร์หรือขนาดอนุภาค และการโหลด, ความผันผวน, อัตราการไหล, อุณหภูมิในท่อ, แนวโน้มการรั่วไหล, การลดลงของความดันที่ได้รับอนุญาต การทําความสะอาด,
คําถามที่ถามบ่อย
ช่องกว้าง 7.5 มม. เป็นรูปแบบจานออกแบบและเปลี่ยนแปลงพอร์ตเรียบ อนุญาตให้ไฟเบอร์และอนุภาคผ่านผู้แลกเปลี่ยนได้ แพ็คจานที่เปิดได้ซึ่งยังคงมีประสิทธิภาพสูงต่ออุณหภูมิ ในขณะที่ลดการอุดตันและความเสี่ยงของแรงดันในการปฏิบัติหน้าที่ที่สกปรก
ให้องค์ประกอบของเหลว, ไฟเบอร์หรือขนาดอนุภาค และการโหลด, ความผันผวน, อัตราการไหล, อุณหภูมิในท่อ, แนวโน้มการรั่วไหล, การลดลงของความดันที่ได้รับอนุญาต การทําความสะอาด,
316 / 316L สเตนเลส หรือแผ่นไทเทเนียมร้อน-ทรานสเฟอร์; NBR, EPDM หรือ FKM gaskts; คาร์บอน-สเตล หรือ เส้นโลหะ สเตนเลส หรือ ไทเทเนียม ฟแลงส์ แผ่นคาร์บอน-สเตล และแผ่นความดัน
ขนาดสุดท้ายได้รับการยืนยันจากการคํานวณอุณหภูมิ โดยใช้อัตราการไหลของกระแส, อุณหภูมิในท่อ, การลดความดันที่ได้รับอนุญาต การออกแบบความดัน และคุณสมบัติของของเหลว
เอกสารของโปรดักต์
ใช้แคตตาล็อกที่ตีพิมพ์เพื่ออ้างอิงผลิตภัณฑ์ มิติสุดท้าย เรตติ้งและวัสดุ ได้รับการยืนยันสําหรับรูปแบบและการดําเนินการ
