สเตนดาร์ด GPHE เทคโนโลยี

เครื่องแลกเปลี่ยนความร้อนแบบแผ่นพร้อมปะเก็นมาตรฐาน

มีประสิทธิภาพสูง ความยืดหยุ่น และบริการที่ตรงไปตรงมา สําหรับงานที่มีของเหลวเป็นของเหลว

ต้องการการเลือกผลิตภัณฑ์ แสดงข้อมูลเทคนิคของโมเดล ดาวน์โหลดหมวดหมู่ผลิตภัณฑ์

เครื่อง แลก เปลี่ยน ความ คิด เห็น แบบ HEXNOVAS Stat Standard Gaskeed

ต้องการการเลือกผลิตภัณฑ์

ช่างเทคนิค HEXNOVAS ในเครื่องทดสอบความร้อนจาน

ช่าง เครื่อง HEXNOVAS ประกอบ โครง โครง แผ่น เปลี่ยน ความ ร้อน

HEXNOVAS เครื่อง มือ ติด ตั้ง แผ่น แม่ แบบ ใน เครื่อง แลก เปลี่ยน ความ ร้อน ที่ ติด อยู่ กับ แผ่น ดิสก์

จานที่บรรจุความร้อนและจานบรรจุใน HEXNOVAS ที่ทํางาน

เครื่องแลกเปลี่ยนความร้อนแบบบรรจุแก๊ส HEXNOVAS

HEXNOVAS การ บริจาค สําหรับ งานการผลิต PHE แบบบรรจุแก๊ส

01 / 05

หลักการการทํางาน

วิธีส่งความร้อนของเทคโนโลยี

แผ่นกระดาษกันความร้อน ประกอบด้วยความร้อน และช่องเย็น แต่ ละ ช่อง มี แก๊ส อุด ตัน และ นํา ของ เหลว สอง ชนิด นี้ ไป ใช้ ตาม ปกติ ใน การ ไหล ทวน กระแส น้ํา ขณะ ที่ ความ ร้อน ผ่าน กําแพง แผ่น กระเบื้อง บาง ๆ.

การ ก่อ สร้าง: เปิดแพ็คจานบรรจุได้ในกรอบล็อค
การจัดวางแบบค่อย ๆ ค่อย ๆ ชัด ๆ: ตามปกติแล้วจะเป็นการโต้แย้ง
การปรับแก้ความจุ: แพล็ตต์อาจถูกเพิ่มหรือเอาออกภายในขอบเขตของเฟรม
กําลังทําการล้าง: การเปิดเครื่องกลหรือ CIP เคมี

วิศวกรรมอธิบาย

ดูสิ่งที่เกิดขึ้นภายในผู้แลกเปลี่ยน

Poduct imation ถูกจับคู่เข้ากับบริบททางเทคนิค เพื่อให้ผู้ซื้อและวิศวกรสามารถเข้าใจ การก่อสร้าง เส้นทางกระแสและการปรับแต่ง -- ไม่ใช่แค่ภายนอก

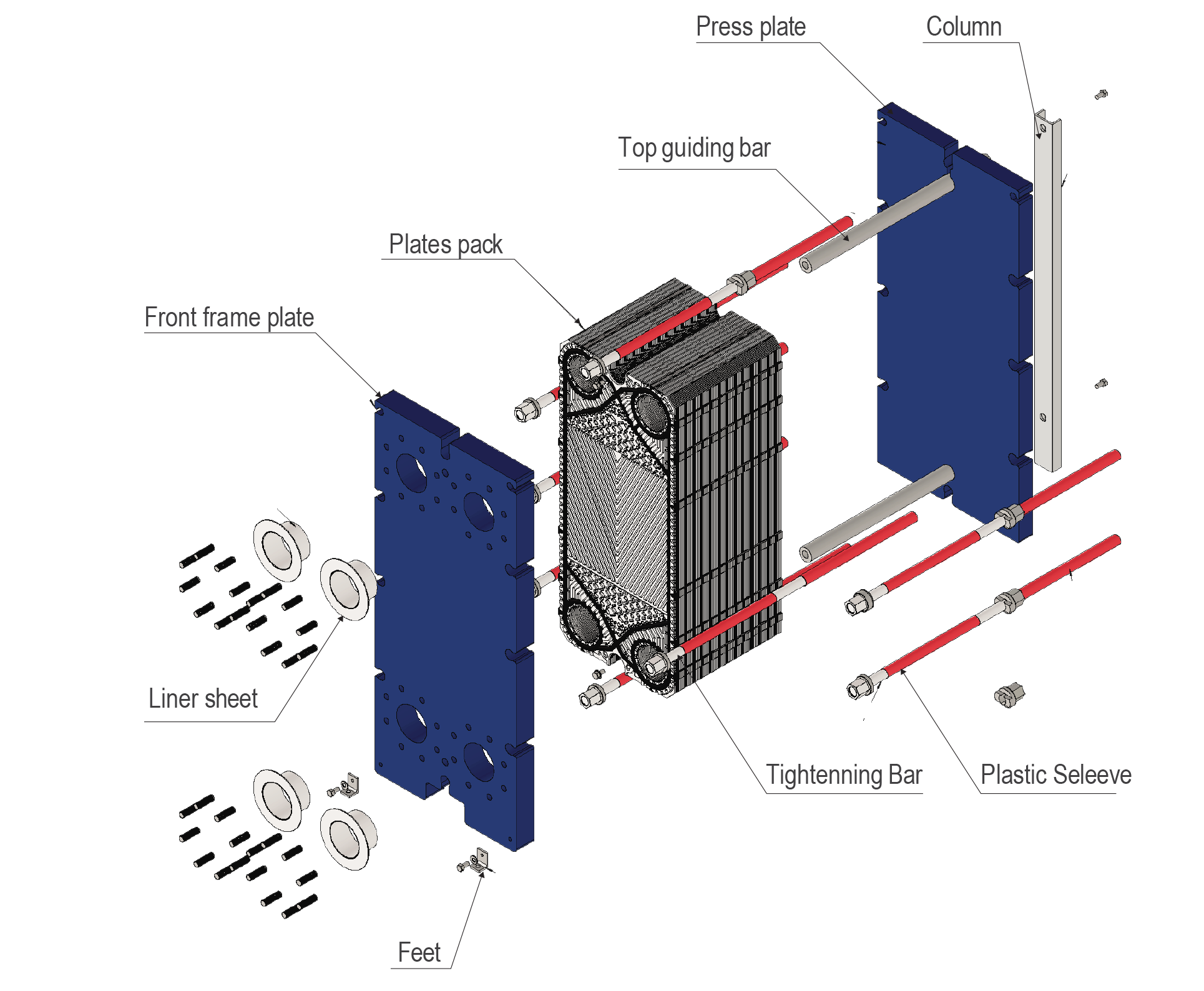

การก่อสร้างจานความร้อนแบบธรรมดา — 01
เฟรมและโครงสร้างจานแบบเปิดได้
แผ่น กรอบ หน้า, แผ่น กด ความ ดัน, กล่อง แผ่น บด, แท่ง กํากับ, คอลัมน์ ที่ เสริม ความ แข็ง แกร่ง และ แท่ง ที่ แน่น ทํา ให้ สามารถ เปลี่ยน แปลง ได้ ซึ่ง สามารถ เปิด รับ การ ตรวจ สอบ หรือ ปรับ ความ จุ ได้.

Bชุดรหัสอักขระ: B = ปกติL=ยาวS = สั้น
Hระดับความดัน: B = 10 บาร์H = 16 บาร์
60หมายเลขรุ่น: ชื่อแพลตฟอร์ม
B-ความลึกสี:: B = moltP =ปานกลางH=ลึก
100จํานวนครั้งที่เล่น: จํานวนของจาน
Dชนิดกลุ่มกลุ่มภาพ: D = สูง/ สูงX = โลว์/ โลว์H =สูง/ โลว์

วิธี อ่าน มาตรฐาน GPHE ชื่อต้นแบบ

ชื่อรุ่นระบุลําดับผลิตภัณฑ์, ระดับความดัน, หมายเลขโมเดล, ความลึกของร่อง, จํานวนจาน และการจัดหมู่แผ่น

HEXNOVAS มาตรฐาน GPHE แบบจานแบบต่ําๆ และรูปแบบแผ่นไม้พุ่มสูง ที่มีตัวเลือกแบบร่อง — 03
ตัวเลือกการไล่ระดับสี
การแยกแผนภาพอธิบายรูปแบบแผ่นไม้ต่ํา และแผ่นไม้พุ่มสูง ร่วมกับรูปแบบแบบตื้นๆ ปานกลาง และแบบลึก ๆ

โมเดลและข้อมูลทางเทคนิค

เปรียบเทียบแบบจําลองและเนื้อหาที่ตีพิมพ์

เปรียบเทียบการจัดการวงจรและมิติโดยรวมที่ตาแล้วเปิดขนาดผลิตภัณฑ์สําหรับมุมมองผลิตภัณฑ์, การวาดมิติและสรุปเทคนิค

หน่วยขนาด

ตัวค้นหาขนาดเร็ว

หาแบบจําลองที่ใกล้เคียงที่สุด โดยโดยรวม

ป้อนความกว้างหรือความสูงเป็นหน่วยมิลลิเมี่ยม ใส่ทั้งสองเพื่อให้ตรงกับที่แม่นยํามากขึ้น

เวทีจําลอง	ความกว้าง (ม. ม.)	ความสูง (ม. ม.)	แม็กซ์ ความดัน (แถบ)	แม็กซ์ การไหล (m³/h)	ช่องสัญญาณเสรี (ม. ม.	พื้นที่วาง (m²)	รายละเอียด

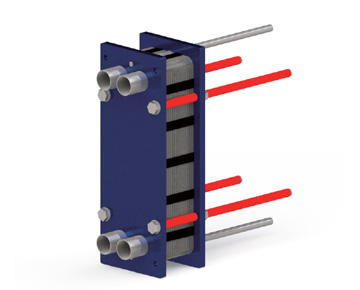

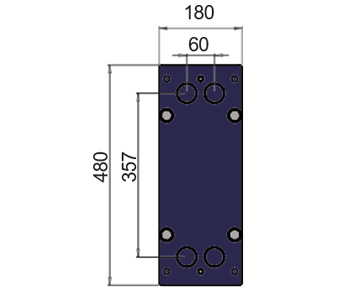

BB30B / BH30B	180 mm	480 mm	10 / 16	14	2.5	0.032	เปิดรายละเอียด

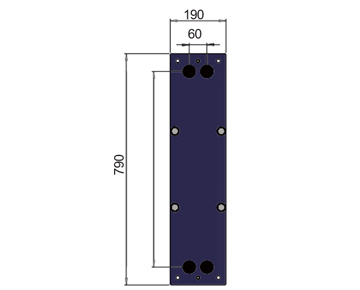

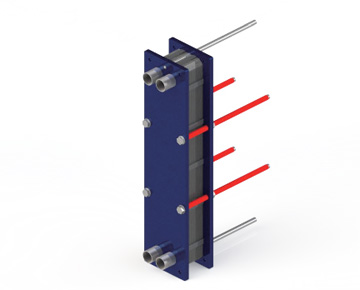

LB30B / LH30B	190 mm	790 mm	10 / 16	18	1.8	0.075	เปิดรายละเอียด

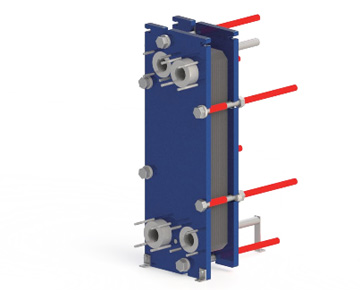

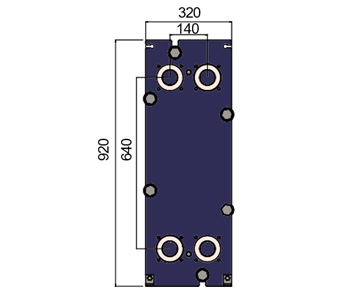

BB60B / BH60B	320 mm	920 mm	10 / 16	54	2	0.15	เปิดรายละเอียด

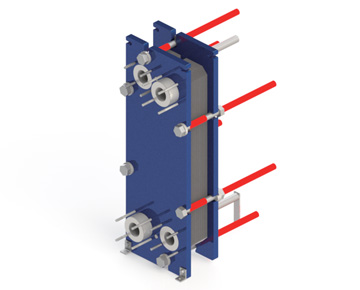

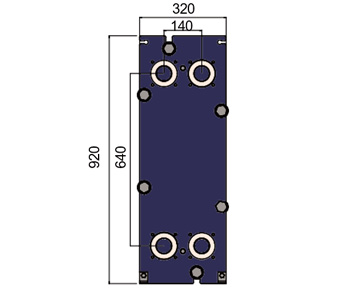

BB60H / BH60H	320 mm	920 mm	10 / 16	54	3	0.15	เปิดรายละเอียด

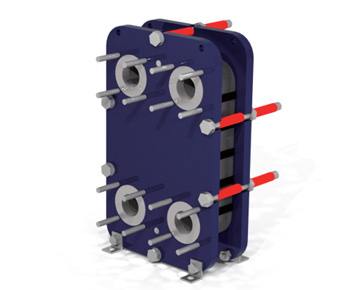

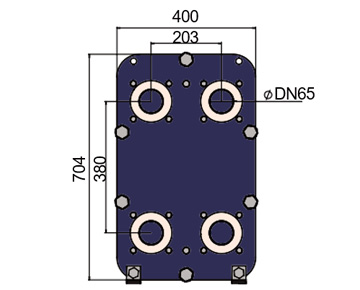

SB60H / SH60H	400 mm	704 mm	10 / 16	72	3.95	0.086	เปิดรายละเอียด

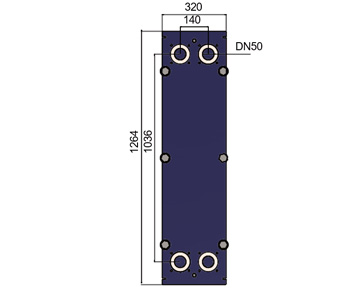

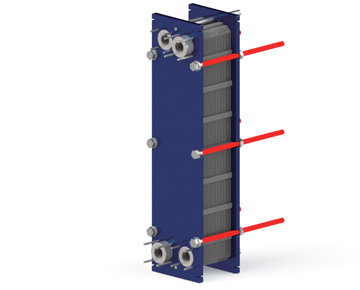

LB60B / LH60B	320 mm	1,264 mm	10 / 16	72	2	0.255	เปิดรายละเอียด

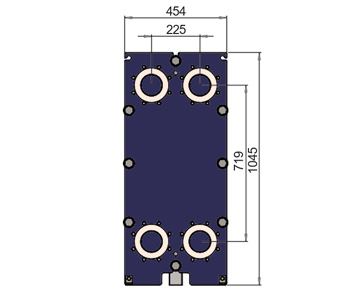

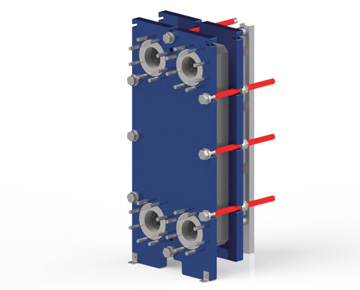

BB100B / BH100B	454 mm	1,119 mm	10 / 16	180	2.5	0.24	เปิดรายละเอียด

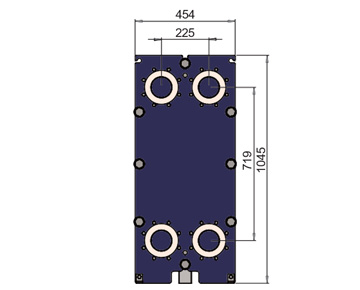

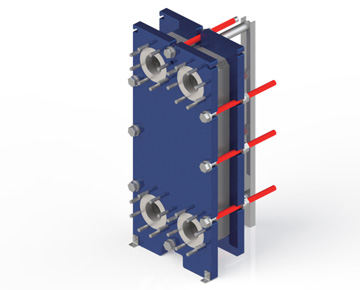

BB100H / BH100H	454 mm	1,119 mm	10 / 16	180	3.95	0.24	เปิดรายละเอียด

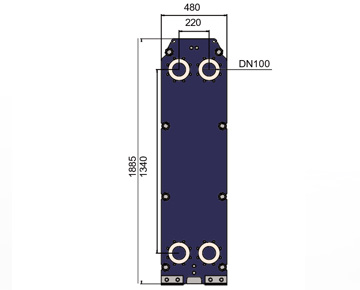

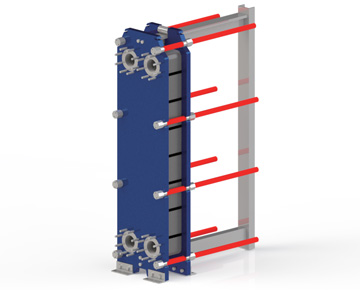

LB100B / LH100B	480 mm	1,885 mm	10 / 16	180	2	0.50	เปิดรายละเอียด

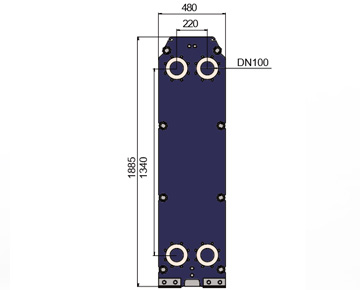

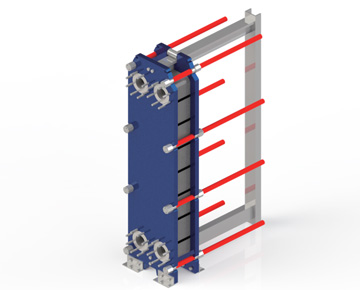

LB100P / LH100P	480 mm	1,885 mm	10 / 16	180	3	0.50	เปิดรายละเอียด

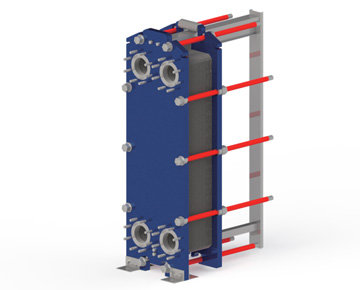

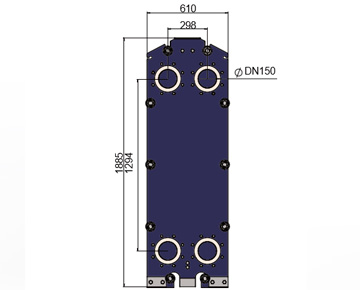

BB150B / BH150B	610 mm	1,885 mm	10 / 16	290	2.5	0.65	เปิดรายละเอียด

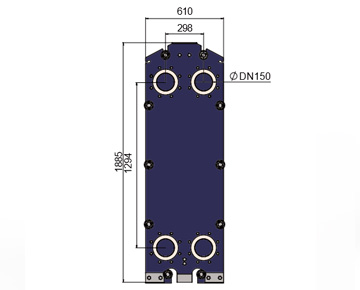

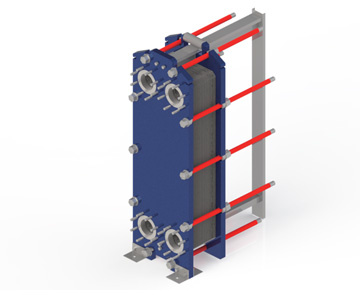

BB150H / BH150H	610 mm	1,885 mm	10 / 16	290	3.95	0.65	เปิดรายละเอียด

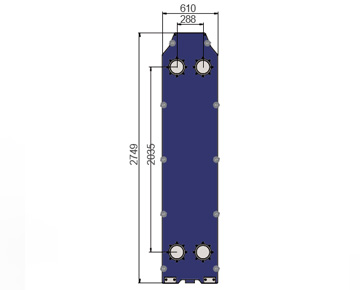

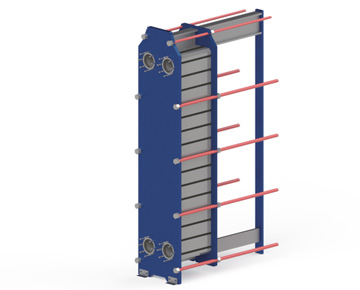

LB150B / LH150B	610 mm	2,749 mm	10 / 16	432	1.9	1.10	เปิดรายละเอียด

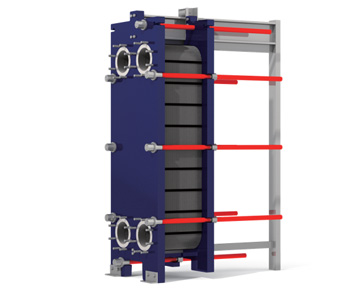

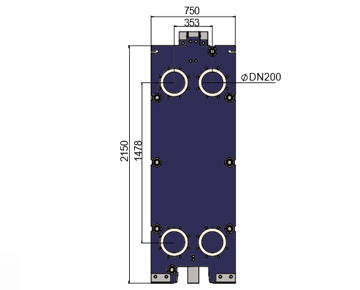

BB200B / BH200B	750 mm	2,150 mm	10 / 16	720	2	0.90	เปิดรายละเอียด

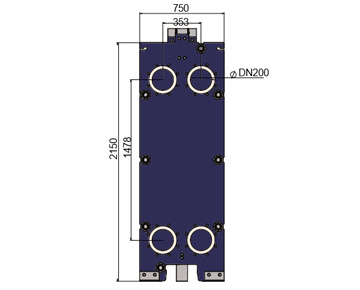

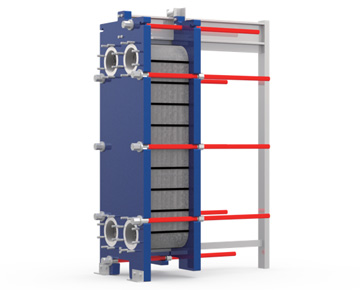

BB200P / BH200P	750 mm	2,150 mm	10 / 16	720	3	0.90	เปิดรายละเอียด

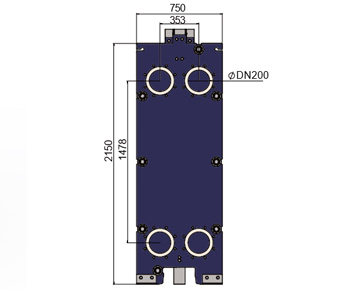

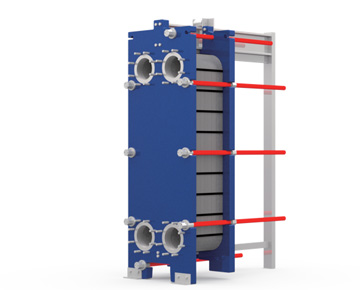

BB200H / BH200H	750 mm	2,150 mm	10 / 16	720	4	0.90	เปิดรายละเอียด

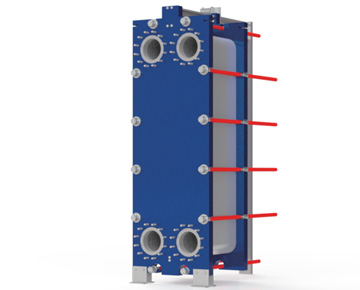

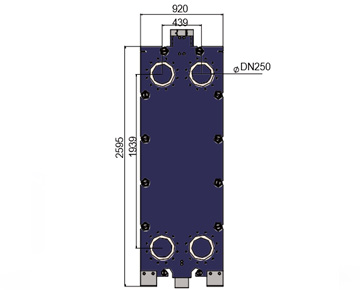

BB250B / BH250B	920 mm	2,595 mm	10 / 16	900	2.5	1.50	เปิดรายละเอียด

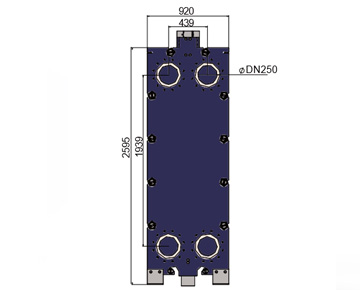

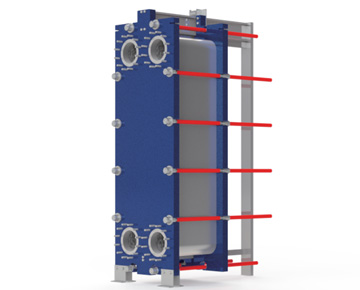

BB250H / BH250H	920 mm	2,595 mm	10 / 16	900	3.95	1.50	เปิดรายละเอียด

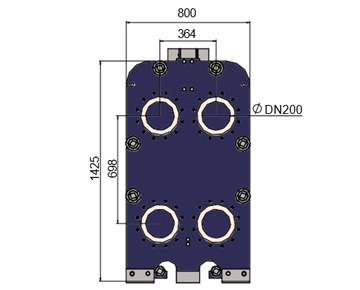

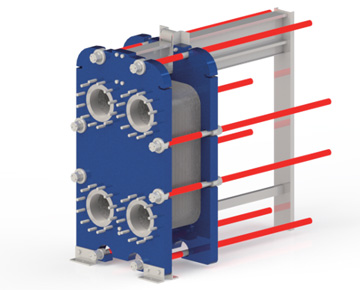

SB200H / SH200H	800 mm	1,425 mm	10 / 16	690	4	0.30	เปิดรายละเอียด

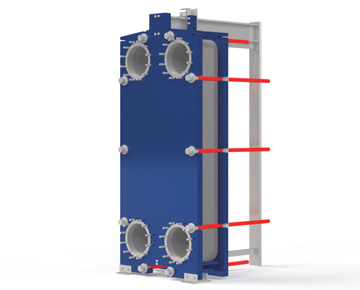

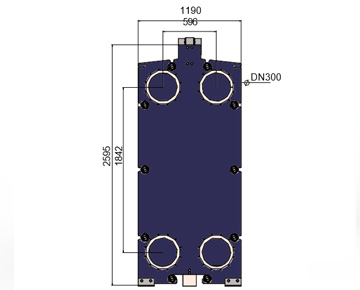

BB300B / BH300B	1,190 mm	2,595 mm	10 / 16	1,800	3.4	1.85	เปิดรายละเอียด

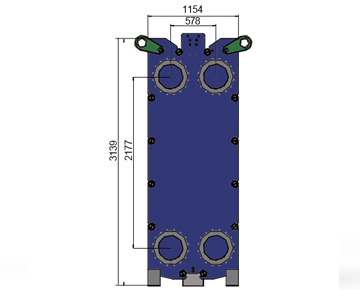

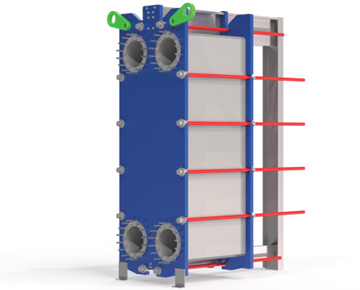

LB350B / LH350B	1,154 mm	3,139 mm	10 / 16	2,340	2.5	2.20	เปิดรายละเอียด

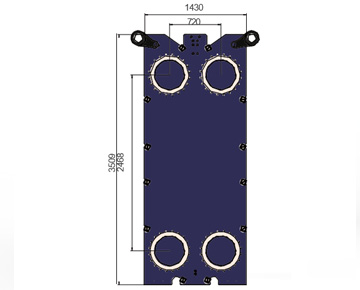

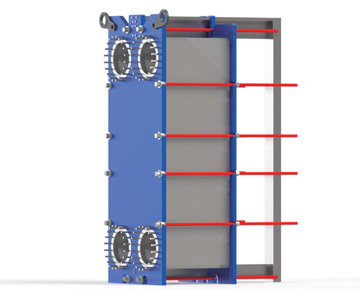

BB450H / BH450H	1,430 mm	3,509 mm	10 / 16	3,491	4	2.80	เปิดรายละเอียด

จัดพิมพ์ HEXNOVAS มาตรฐาน GPHE ข้อมูลแพลตฟอร์ม บีและเอช เฟรม-เพรสเซอร์เรชันระบุว่า 10- บาร์และ 16การนับแผ่นสุดท้าย, รูปแบบจาน, ความยาวกรอบ, วัตถุ, โครงสร้าง และการเชื่อมต่อได้รับการยืนยันจากหน้าที่ความร้อน

ขนาดสําหรับอ้างอิงเท่านั้น มิติสุดท้ายขึ้นอยู่กับการวาดลําดับที่เห็นชอบ HEXNOVAS สํารองสิทธิในการตีความสุดท้าย

การปรับแต่งการเชื่อมต่อ

ตัวเลือกการเชื่อมต่อไปยังอุตสาหกรรมและต่อแถว

การเชื่อมต่อเฟรมถูกเลือกรอบขนาดพอร์ต, คลาสความกดอากาศ, ระดับการป้องกันการกัดกร่อน และความต้องการการบํารุงรักษา

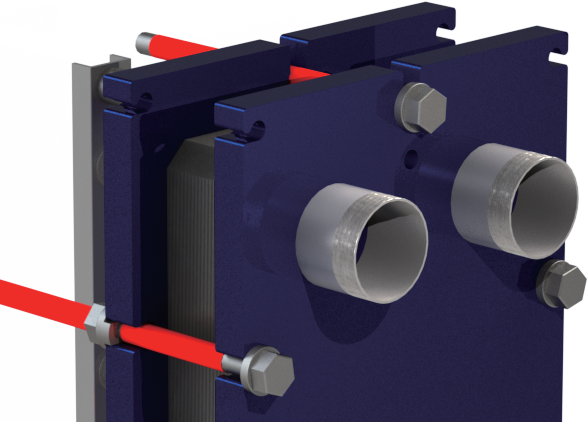

การเชื่อมต่อแบบ Liner ที่ถูกเสียบ
การเชื่อมต่อแบบ clamp

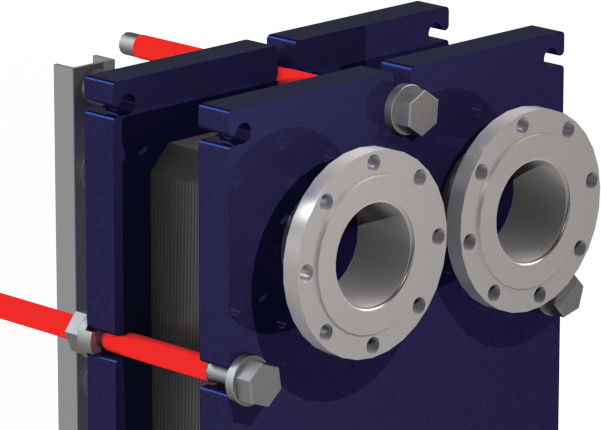

การเชื่อมต่อแบบเสียหน้า

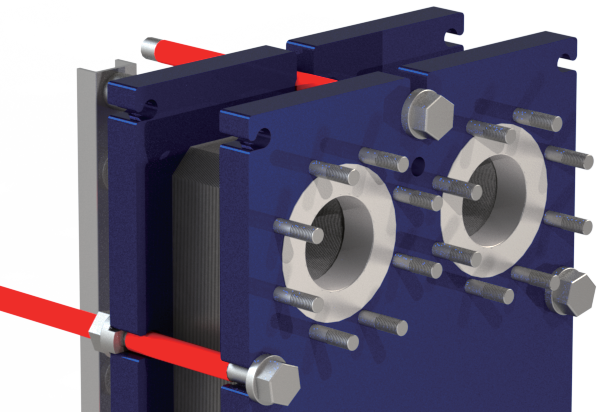

การเชื่อมต่อที่ส่งแล้ว
วัสดุและโครงงานต่าง ๆ

การเชื่อมต่อมาตรฐาน Plate Hat Tracts 1 — การเชื่อมโยงของผู้แทนราษฎร การเข้าถึงครั้งสุดท้ายได้รับการยืนยันระหว่างการคัดเลือกผลิตภัณฑ์

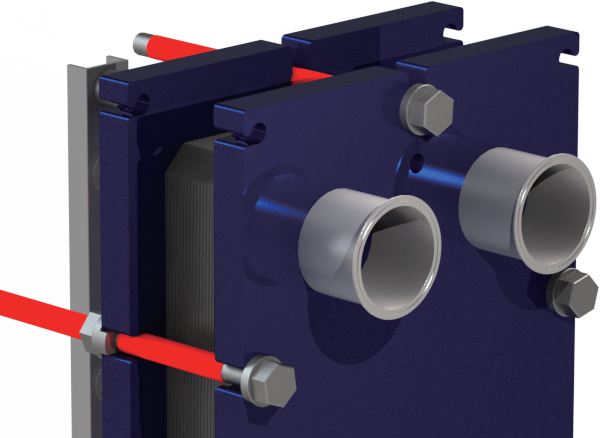

การเชื่อมต่อมาตรฐาน Plate Hat Tracts 2 — การเชื่อมโยงของผู้แทนราษฎร การเข้าถึงครั้งสุดท้ายได้รับการยืนยันระหว่างการคัดเลือกผลิตภัณฑ์

ทําไมเทคโนโลยีนี้

ออกแบบรอบการแสดง ความซื่อสัตย์และการให้บริการ

อุณหภูมิที่ใกล้และมีประสิทธิภาพในการไหลทวนเสียง
ความจุสามารถปรับได้โดยเพิ่มหรือเอาแผ่นออก
ถาดจานที่เปิดได้ สนับสนุนการตรวจสอบและการทําความสะอาดเครื่องจักร
จานหลายใบ, อุปกรณ์บรรจุแก๊ส และวัสดุเชื่อมต่อที่ใช้ได้

การปรับแต่งโปรดักต์

โครงสร้างและทางเลือกทางวัตถุ

การปรับแต่งที่มีอยู่

การจัดการแบบหนึ่งทางและหลายทาง
ขนาดมาตรฐาน, แผ่นเสียงกว้างและช่องพิเศษ
กรอบเดี่ยวและหลาย ๆ ด้าน
เธรด, แท็บและการเชื่อมต่อแบบฟลัช

ตัวเลือกต่าง ๆ ของวัตถุ

ตัวเลือกแผ่นเหล็กไม่มีหนาม
ไททาเนียมและโครงสร้างโครงสร้างของแผ่นอาหาร
EPDM, NBR, FKM และกล้องจุลทรรศน์หน้าที่

โปรแกรมทั่วไป

ที่ที่ตัวแทนนี่พอดี

HVAC และพลังงานท้องถิ่น

โพรเซสอุตสาหกรรมทําความร้อนและเย็นลง

การจัดจําหน่ายทางทะเลและระบบไฟฟ้า

การ ฟื้น ตัว ด้วย ความ ร้อน และ ระบบ น้ํา

ข้อมูลการเลือก

สิ่งที่วิศวกรของเราต้องการจากคุณ

ให้ของเหลว อัตราการไหล อุณหภูมิภายในและระบาย ความดันการดําเนินงาน ความดันลดลง

คําถามที่ถามบ่อย

คําถามสําคัญก่อนที่จะเลือกผลิตภัณฑ์

ทําได้ไง เครื่องแลกเปลี่ยนความร้อนแบบแผ่นพร้อมปะเก็นมาตรฐาน งานเหรอ?

จําเป็น ต้อง มี ข้อมูล อะไร เพื่อ จะ เลือก ผลิตภัณฑ์ ที่ ถูก ต้อง?

วัสดุ และ การปรับแต่ง ชนิด ใด ที่ มี อยู่?

ไม่ต้องใช้แผ่นเหล็ก ไททาเนียมและโครงสร้างโครงสร้างของแผ่นอาหาร EPDM, NBR, FKM และกล้องจุลทรรศน์หน้าที่

ผล ผลิต ชิ้น สุด ท้าย ได้ รับ การ ยืน ยัน อย่าง ไร?

ขนาดสุดท้ายได้รับการยืนยันจากการคํานวณอุณหภูมิ โดยใช้อัตราการไหลของกระแส, อุณหภูมิในท่อ, การลดความดันที่ได้รับอนุญาต การออกแบบความดัน และคุณสมบัติของของเหลว

เอกสารของโปรดักต์

คาตาโลค และดาวน์โหลดทางเทคนิค

ใช้แคตตาล็อกที่ตีพิมพ์เพื่ออ้างอิงผลิตภัณฑ์ มิติสุดท้าย เรตติ้งและวัสดุ ได้รับการยืนยันสําหรับรูปแบบและการดําเนินการ

คาตาโลเกอุตสาหกรรม GPHE การก่อสร้าง, โมเดล, และมิติ เปิดศูนย์การดาวน์โหลดที่สมบูรณ์เรียกดู จุลสารผลิตภัณฑ์ HEXNOVAS และส่วนอ้างอิงทางเทคนิคทั้งหมด
