เครื่องแลกเปลี่ยนความร้อนสเตนเลสเชื่อมประสานแบบฟิวชัน

เปลี่ยนการจัดเรียง

ซิงเกิล

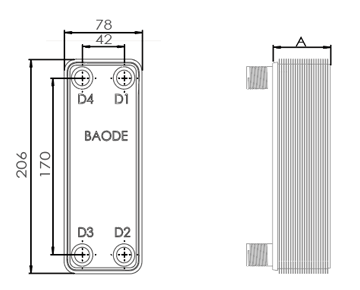

ความกว้าง: (mm)

78 mm

ความสูง (mm)

206 mm

ความหนา A (m)

8.6 + 2.3 × N

แม็กซ์ ความดัน (แถบ)

15 / 30

แม็กซ์ การไหล (m³/h)

3.6

ระดับเสียง / ช่อง (L)

0.027

พอร์ต (ม. ม.

20

รูปแบบการไล่ระดับสี

D

วัตถุที่ถูกแทนที่

เหล็กกล้าไร้หนาม

เทคโนโลยีการเชื่อมสัมพันธ์

พันธบัตรฟิวชั่นแบบไม่จํากัด

เนื้อหาของคอปเปอร์

พาธของของเหลวจากทองแดง

อุณหภูมิสูงสุด

เพิ่มเป็น 400/C ตามการปรับแต่งที่เลือก

ขนาดสําหรับอ้างอิงเท่านั้น มิติสุดท้ายขึ้นอยู่กับการวาดลําดับที่เห็นชอบ HEXNOVAS สํารองสิทธิในการตีความสุดท้าย

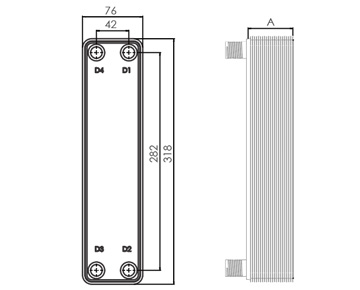

เปลี่ยนการจัดเรียง

ซิงเกิล

ความกว้าง: (mm)

76 mm

ความสูง (mm)

318 mm

ความหนา A (m)

8 + 2.31 × N

แม็กซ์ ความดัน (แถบ)

15 / 30

แม็กซ์ การไหล (m³/h)

4.6

ระดับเสียง / ช่อง (L)

0.039

พอร์ต (ม. ม.

20

รูปแบบการไล่ระดับสี

D

วัตถุที่ถูกแทนที่

เหล็กกล้าไร้หนาม

เทคโนโลยีการเชื่อมสัมพันธ์

พันธบัตรฟิวชั่นแบบไม่จํากัด

เนื้อหาของคอปเปอร์

พาธของของเหลวจากทองแดง

อุณหภูมิสูงสุด

เพิ่มเป็น 400/C ตามการปรับแต่งที่เลือก

ขนาดสําหรับอ้างอิงเท่านั้น มิติสุดท้ายขึ้นอยู่กับการวาดลําดับที่เห็นชอบ HEXNOVAS สํารองสิทธิในการตีความสุดท้าย

เปลี่ยนการจัดเรียง

ซิงเกิล

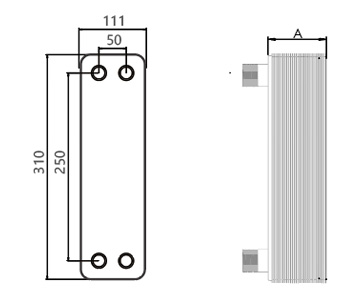

ความกว้าง: (mm)

111 mm

ความสูง (mm)

310 mm

ความหนา A (m)

9 + 2.29 × N

แม็กซ์ ความดัน (แถบ)

15 / 45

แม็กซ์ การไหล (m³/h)

14

ระดับเสียง / ช่อง (L)

0.050

พอร์ต (ม. ม.

32

รูปแบบการไล่ระดับสี

D

วัตถุที่ถูกแทนที่

เหล็กกล้าไร้หนาม

เทคโนโลยีการเชื่อมสัมพันธ์

พันธบัตรฟิวชั่นแบบไม่จํากัด

เนื้อหาของคอปเปอร์

พาธของของเหลวจากทองแดง

อุณหภูมิสูงสุด

เพิ่มเป็น 400/C ตามการปรับแต่งที่เลือก

ขนาดสําหรับอ้างอิงเท่านั้น มิติสุดท้ายขึ้นอยู่กับการวาดลําดับที่เห็นชอบ HEXNOVAS สํารองสิทธิในการตีความสุดท้าย

เปลี่ยนการจัดเรียง

ซิงเกิล

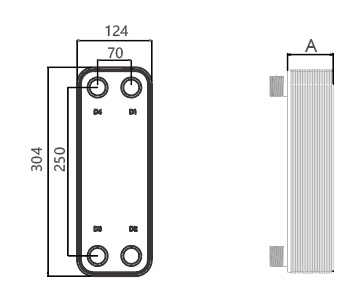

ความกว้าง: (mm)

124 mm

ความสูง (mm)

304 mm

ความหนา A (m)

12 + 2.31 × N

แม็กซ์ ความดัน (แถบ)

30 / 45

แม็กซ์ การไหล (m³/h)

14.2

ระดับเสียง / ช่อง (L)

0.069

พอร์ต (ม. ม.

32

รูปแบบการไล่ระดับสี

D

วัตถุที่ถูกแทนที่

เหล็กกล้าไร้หนาม

เทคโนโลยีการเชื่อมสัมพันธ์

พันธบัตรฟิวชั่นแบบไม่จํากัด

เนื้อหาของคอปเปอร์

พาธของของเหลวจากทองแดง

อุณหภูมิสูงสุด

เพิ่มเป็น 400/C ตามการปรับแต่งที่เลือก

ขนาดสําหรับอ้างอิงเท่านั้น มิติสุดท้ายขึ้นอยู่กับการวาดลําดับที่เห็นชอบ HEXNOVAS สํารองสิทธิในการตีความสุดท้าย

เปลี่ยนการจัดเรียง

ยืนยันด้วยวิศวกรรม

ความกว้าง: (mm)

ดูภาพวาด

ความสูง (mm)

ดูภาพวาด

ความหนา A (m)

9.4 + 2.31 × N

แม็กซ์ ความดัน (แถบ)

15 / 30

แม็กซ์ การไหล (m³/h)

14

ระดับเสียง / ช่อง (L)

0.080

พอร์ต (ม. ม.

32

รูปแบบการไล่ระดับสี

D

วัตถุที่ถูกแทนที่

เหล็กกล้าไร้หนาม

เทคโนโลยีการเชื่อมสัมพันธ์

พันธบัตรฟิวชั่นแบบไม่จํากัด

เนื้อหาของคอปเปอร์

พาธของของเหลวจากทองแดง

อุณหภูมิสูงสุด

เพิ่มเป็น 400/C ตามการปรับแต่งที่เลือก

ขนาดสําหรับอ้างอิงเท่านั้น มิติสุดท้ายขึ้นอยู่กับการวาดลําดับที่เห็นชอบ HEXNOVAS สํารองสิทธิในการตีความสุดท้าย

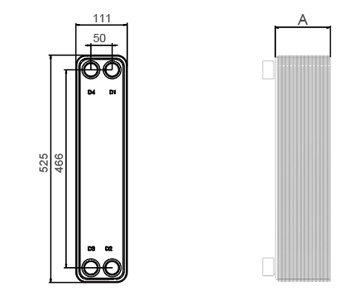

เปลี่ยนการจัดเรียง

ซิงเกิล

ความกว้าง: (mm)

111 mm

ความสูง (mm)

525 mm

ความหนา A (m)

9.5 + 2.31 × N

แม็กซ์ ความดัน (แถบ)

15 / 30

แม็กซ์ การไหล (m³/h)

14

ระดับเสียง / ช่อง (L)

0.097

พอร์ต (ม. ม.

32

รูปแบบการไล่ระดับสี

D

วัตถุที่ถูกแทนที่

เหล็กกล้าไร้หนาม

เทคโนโลยีการเชื่อมสัมพันธ์

พันธบัตรฟิวชั่นแบบไม่จํากัด

เนื้อหาของคอปเปอร์

พาธของของเหลวจากทองแดง

อุณหภูมิสูงสุด

เพิ่มเป็น 400/C ตามการปรับแต่งที่เลือก

ขนาดสําหรับอ้างอิงเท่านั้น มิติสุดท้ายขึ้นอยู่กับการวาดลําดับที่เห็นชอบ HEXNOVAS สํารองสิทธิในการตีความสุดท้าย

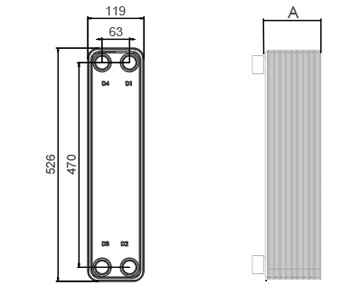

เปลี่ยนการจัดเรียง

ซิงเกิล

ความกว้าง: (mm)

119 mm

ความสูง (mm)

526 mm

ความหนา A (m)

9.4 + 2.31 × N

แม็กซ์ ความดัน (แถบ)

15 / 30

แม็กซ์ การไหล (m³/h)

14

ระดับเสียง / ช่อง (L)

0.110

พอร์ต (ม. ม.

32

รูปแบบการไล่ระดับสี

D

วัตถุที่ถูกแทนที่

เหล็กกล้าไร้หนาม

เทคโนโลยีการเชื่อมสัมพันธ์

พันธบัตรฟิวชั่นแบบไม่จํากัด

เนื้อหาของคอปเปอร์

พาธของของเหลวจากทองแดง

อุณหภูมิสูงสุด

เพิ่มเป็น 400/C ตามการปรับแต่งที่เลือก

ขนาดสําหรับอ้างอิงเท่านั้น มิติสุดท้ายขึ้นอยู่กับการวาดลําดับที่เห็นชอบ HEXNOVAS สํารองสิทธิในการตีความสุดท้าย

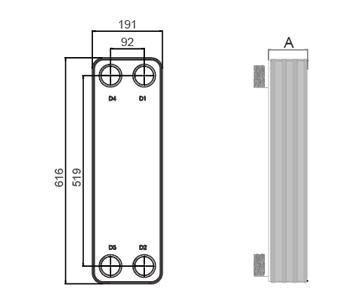

เปลี่ยนการจัดเรียง

ซิงเกิล

ความกว้าง: (mm)

191 mm

ความสูง (mm)

616 mm

ความหนา A (m)

10.2 + 2.31 × N

แม็กซ์ ความดัน (แถบ)

15 / 30

แม็กซ์ การไหล (m³/h)

34 / 60

ระดับเสียง / ช่อง (L)

0.20 / 0.25

พอร์ต (ม. ม.

50 / 65

รูปแบบการไล่ระดับสี

D / H / X

วัตถุที่ถูกแทนที่

เหล็กกล้าไร้หนาม

เทคโนโลยีการเชื่อมสัมพันธ์

พันธบัตรฟิวชั่นแบบไม่จํากัด

เนื้อหาของคอปเปอร์

พาธของของเหลวจากทองแดง

อุณหภูมิสูงสุด

เพิ่มเป็น 400/C ตามการปรับแต่งที่เลือก

ขนาดสําหรับอ้างอิงเท่านั้น มิติสุดท้ายขึ้นอยู่กับการวาดลําดับที่เห็นชอบ HEXNOVAS สํารองสิทธิในการตีความสุดท้าย

เปลี่ยนการจัดเรียง

ซิงเกิล

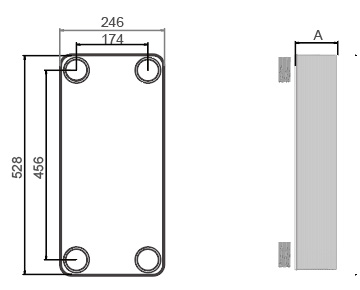

ความกว้าง: (mm)

246 mm

ความสูง (mm)

528 mm

ความหนา A (m)

12.4 + 2.31 × N

แม็กซ์ ความดัน (แถบ)

30 / 45

แม็กซ์ การไหล (m³/h)

34

ระดับเสียง / ช่อง (L)

0.240

พอร์ต (ม. ม.

50

รูปแบบการไล่ระดับสี

D

วัตถุที่ถูกแทนที่

เหล็กกล้าไร้หนาม

เทคโนโลยีการเชื่อมสัมพันธ์

พันธบัตรฟิวชั่นแบบไม่จํากัด

เนื้อหาของคอปเปอร์

พาธของของเหลวจากทองแดง

อุณหภูมิสูงสุด

เพิ่มเป็น 400/C ตามการปรับแต่งที่เลือก

ขนาดสําหรับอ้างอิงเท่านั้น มิติสุดท้ายขึ้นอยู่กับการวาดลําดับที่เห็นชอบ HEXNOVAS สํารองสิทธิในการตีความสุดท้าย

เปลี่ยนการจัดเรียง

ยืนยันด้วยวิศวกรรม

ความกว้าง: (mm)

ดูภาพวาด

ความสูง (mm)

ดูภาพวาด

ความหนา A (m)

9 + 2.81 × N

แม็กซ์ ความดัน (แถบ)

30 / 45

แม็กซ์ การไหล (m³/h)

90

ระดับเสียง / ช่อง (L)

0.490

พอร์ต (ม. ม.

80

รูปแบบการไล่ระดับสี

D / H / X

วัตถุที่ถูกแทนที่

เหล็กกล้าไร้หนาม

เทคโนโลยีการเชื่อมสัมพันธ์

พันธบัตรฟิวชั่นแบบไม่จํากัด

เนื้อหาของคอปเปอร์

พาธของของเหลวจากทองแดง

อุณหภูมิสูงสุด

เพิ่มเป็น 400/C ตามการปรับแต่งที่เลือก

ขนาดสําหรับอ้างอิงเท่านั้น มิติสุดท้ายขึ้นอยู่กับการวาดลําดับที่เห็นชอบ HEXNOVAS สํารองสิทธิในการตีความสุดท้าย

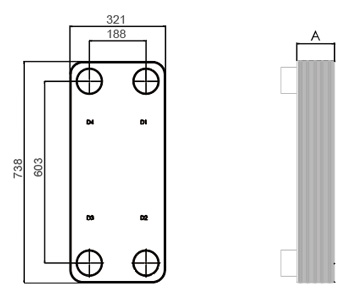

เปลี่ยนการจัดเรียง

ซิงเกิล

ความกว้าง: (mm)

321 mm

ความสูง (mm)

738 mm

ความหนา A (m)

12 + 2.75 × N

แม็กซ์ ความดัน (แถบ)

15 / 30

แม็กซ์ การไหล (m³/h)

140

ระดับเสียง / ช่อง (L)

0.540

พอร์ต (ม. ม.

100

รูปแบบการไล่ระดับสี

D / H / X

วัตถุที่ถูกแทนที่

เหล็กกล้าไร้หนาม

เทคโนโลยีการเชื่อมสัมพันธ์

พันธบัตรฟิวชั่นแบบไม่จํากัด

เนื้อหาของคอปเปอร์

พาธของของเหลวจากทองแดง

อุณหภูมิสูงสุด

เพิ่มเป็น 400/C ตามการปรับแต่งที่เลือก

ขนาดสําหรับอ้างอิงเท่านั้น มิติสุดท้ายขึ้นอยู่กับการวาดลําดับที่เห็นชอบ HEXNOVAS สํารองสิทธิในการตีความสุดท้าย
